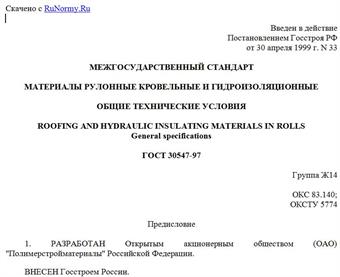

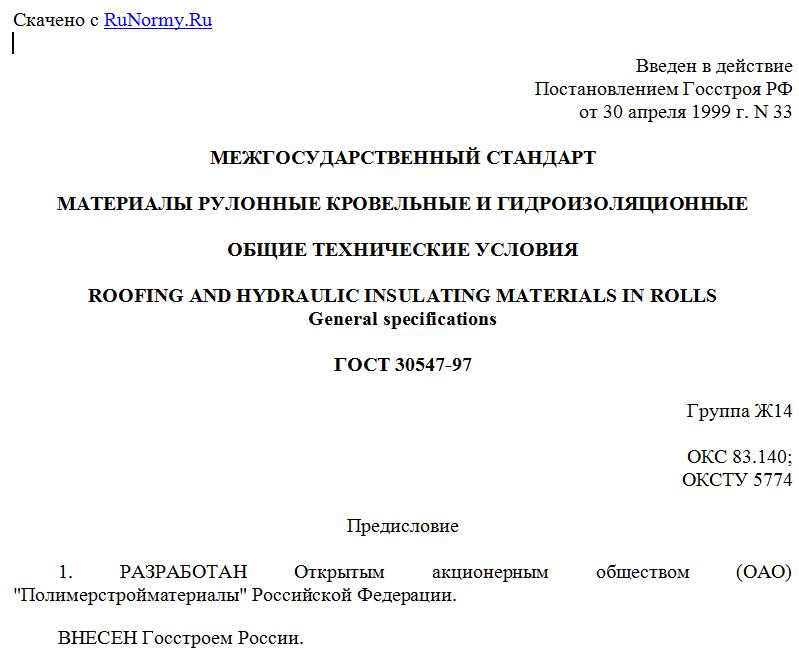

Введен в действие
Постановлением Госстроя РФ
от 30 апреля 1999 г. N 33
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
МАТЕРИАЛЫ РУЛОННЫЕ КРОВЕЛЬНЫЕ И ГИДРОИЗОЛЯЦИОННЫЕ
ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ
ROOFING AND HYDRAULIC INSULATING MATERIALS IN ROLLS
General specifications
ГОСТ 30547-97
Группа Ж14
ОКС 83.140;
ОКСТУ 5774
Предисловие
1. РАЗРАБОТАН Открытым акционерным обществом (ОАО) "Полимерстройматериалы" Российской Федерации.
ВНЕСЕН Госстроем России.
2. ПРИНЯТ Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и сертификации в строительстве (МНТКС) 10 декабря 1997 г.
За принятие проголосовали:
Наименование государства Наименование органа государственного управления строительством
Республика Армения Министерство градостроительства Республики Армения
Республика Беларусь Минстройархитектуры Республики Беларусь
Республика Казахстан Агентство строительства и архитектурно-градостроительного контроля Министерства экономики и торговли Республики Казахстан
Кыргызская Республика Минархстрой Кыргызской Республики
Республика Молдова Министерство территориального развития, строительства и коммунального хозяйства Республики Молдова
Российская Федерация Госстрой России
Республика Таджикистан Госстрой Республики Таджикистан
3. ВЗАМЕН ГОСТ 4.203-79, ГОСТ 2551-75, ГОСТ 23835-79, ГОСТ 26627-85.
4. ВВЕДЕН В ДЕЙСТВИЕ с 1 сентября 1999 г. в качестве государственного стандарта Российской Федерации Постановлением Госстроя России от 30 апреля 1999 г. N 33.
1. Область применения
Настоящий стандарт распространяется на рулонные кровельные и гидроизоляционные материалы и устанавливает классификацию, общие технические требования, требования безопасности, правила приемки, методы испытаний, требования к транспортированию и хранению и указания по применению.
Требования настоящего стандарта, изложенные в разделах 4 - 8, являются обязательными.
Показатели качества, обязательные для всех рулонных и для конкретных групп материалов, приведены в Приложении А.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 12.3.009-76. ССБТ. Работы погрузочно-разгрузочные. Общие требования безопасности
ГОСТ 14192-96. Маркировка грузов
ГОСТ 30244-94. Материалы строительные. Методы испытаний на горючесть
ГОСТ 30402-96. Материалы строительные. Метод испытания на воспламеняемость
ГОСТ 30444-97. Материалы строительные. Метод испытания на распространение пламени.
3. Классификация
3.1. Рулонные кровельные и гидроизоляционные материалы (далее - рулонные материалы) классифицируют по следующим основным признакам:
- назначению;
- структуре полотна;
- виду основы;
- виду основного компонента покровного состава (для материалов на картонной основе), вяжущего (для материалов на волокнистой и комбинированной основах) или материала (для полимерных материалов);
- виду защитного слоя.
3.2. По назначению рулонные материалы подразделяют на:
- кровельные, предназначенные для устройства однослойного, верхнего и нижнего слоев многослойного кровельного ковра;
- гидроизоляционные, предназначенные для устройства гидроизоляции строительных конструкций;
- пароизоляционные, предназначенные для устройства пароизоляции строительных конструкций.
3.3. По структуре полотна рулонные материалы подразделяют на:
- (одно- и );
- .
3.4. По виду основы рулонные материалы подразделяют на:
- картонной основе;
- асбестовой основе;
- стекловолокнистой основе;
- основе из полимерных волокон;
- комбинированной основе.
3.5. По виду основного компонента покровного состава, вяжущего или материала рулонные материалы подразделяют на:
- битумные (наплавляемые, ненаплавляемые);
- битумно-полимерные (наплавляемые, ненаплавляемые);
- полимерные (эластомерные вулканизованные и невулканизованные, термопластичные).
3.6. По виду защитного слоя рулонные материалы подразделяют на:
- материалы с посыпкой (крупнозернистой, чешуйчатой, мелкозернистой, пылевидной);
- материалы с фольгой;
- материалы с пленкой.
3.7. Условное обозначение рулонного материала в технической документации и при заказе должно состоять из полного или краткого наименования, марки и обозначения нормативного документа, по которому выпускается конкретный вид материала.
4. Общие технические требования
4.1. Характеристики (свойства)
4.1.1. Рулонные материалы должны соответствовать требованиям настоящего стандарта и нормативного документа на конкретный вид материала.
4.1.2. Полотно рулонного материала не должно иметь трещин, дыр, разрывов и складок, кроме материалов на перфорированной основе.
4.1.3. На кромках (краях) полотна рулонного материала на картонной и асбестовой основах допускаются не более двух надрывов длиной 15 - 30 мм на длине полотна до 20 м. Надрывы длиной до 15 мм не нормируются, а более 30 мм не допускаются.
4.1.4. На битумные и битумно-полимерные рулонные материалы покровный состав или вяжущее должны быть нанесены сплошным слоем по всей поверхности основы.
4.1.5. Крупнозернистая или чешуйчатая посыпка должна быть нанесена сплошным слоем на лицевую поверхность полотна рулонных кровельных материалов.
4.1.6. Рулонные кровельные материалы с крупнозернистой или чешуйчатой посыпкой должны иметь с одного края лицевой поверхности вдоль всего полотна непосыпанную кромку шириной (85 + 15) мм.
Ширина непосыпанной кромки может быть увеличена в зависимости от области применения и приведена в нормативном документе на конкретный материал.
4.1.7. Материалы должны быть плотно намотаны в рулон и не слипаться.
Торцы рулонов должны быть ровными. Допускаются выступы на торцах рулона высотой, мм, не более:
15 - для рулонных материалов на картонной, асбестовой и комбинированной основах;
20 - для рулонных материалов на волокнистой основе, битумно-полимерных и полимерных материалов.
4.1.8. В партии допускается не более 5% составных рулонов, в одном составном рулоне - не более двух полотен. Длина меньшего из полотен в рулоне должна быть не менее 3 м.
4.1.9. Линейные размеры, площадь полотна рулонного материала и допускаемые отклонения от линейных размеров и площади устанавливают в нормативном документе на конкретный вид материала.
4.1.10. Разрывная сила при растяжении рулонных битумных и битумно-полимерных материалов должна быть не менее, Н (кгс):
215 (22) - для ненаплавляемых материалов на картонной основе;
274 (28) - для наплавляемых материалов на картонной основе;
294 (30) - для материалов на стекловолокнистой основе;
343 (35) - для материалов на основе из полимерных волокон;
392 (40) - для материалов на комбинированной основе;
294 (30) - " " на стекловолокнистой основе;
343 (35) - " " на основе из полимерных волокон;
392 (40) - " " на комбинированной основе.
4.1.11. Условная прочность гидроизоляционных битумно-полимерных материалов должна быть не менее 0,45 МПа (4,6 кгс/см2).
4.1.12. Условная прочность и относительное удлинение при разрыве рулонных полимерных материалов должны быть не менее:
1,5 МПа (15 кгс/см2) и 300% - для невулканизованных эластомерных;
4 МПа (41 кгс/см2) и 250% - для вулканизованных эластомерных;
1.12а. Условная прочность и относительное удлинение при разрыве рулонных армированных полимерных материалов должны быть не менее:
2,5 МПа (25 кгс/см2) и 15% - для невулканизированных эластомерных с армированием из стекловолокон;
2,5 МПа (25 кгс/см2) и 100% - то же, с армированием из полимерных волокон;
6,0 МПа (60 кгс/см2) и 15% - для вулканизированных эластомерных с армированием из стекловолокон;
5,0 МПа (50 кгс/см2) и 100% - то же, с армированием из полимерных волокон;
12,0 МПа (120 кгс/см2) и 15% - для термопластичных с армированием из стекловолокон;
9,0 МПа (90 кгс/см2) и 60% - то же, с армированием из полимерных волокон.
При этом условная прочность и относительное удлинение при разрыве этих материалов без армирования должны удовлетворять требованиям 4.1.12.
8 МПа (82 кгс/см2) и 200% - для термопластичных.
4.1.13. Сопротивление динамическому или статическому продавливанию рулонных кровельных полимерных материалов должно быть указано в нормативном документе на конкретный вид материала.
4.1.14. Рулонные материалы должны выдерживать испытание на гибкость в условиях, приведенных в таблице 1.
Таблица 1
Вид материала Условия испытания рулонных материалов на гибкость
на брусе с закруглением радиусом, мм, не более при температуре, °C, не выше
Для просмотра документа целиком скачайте его >>>
