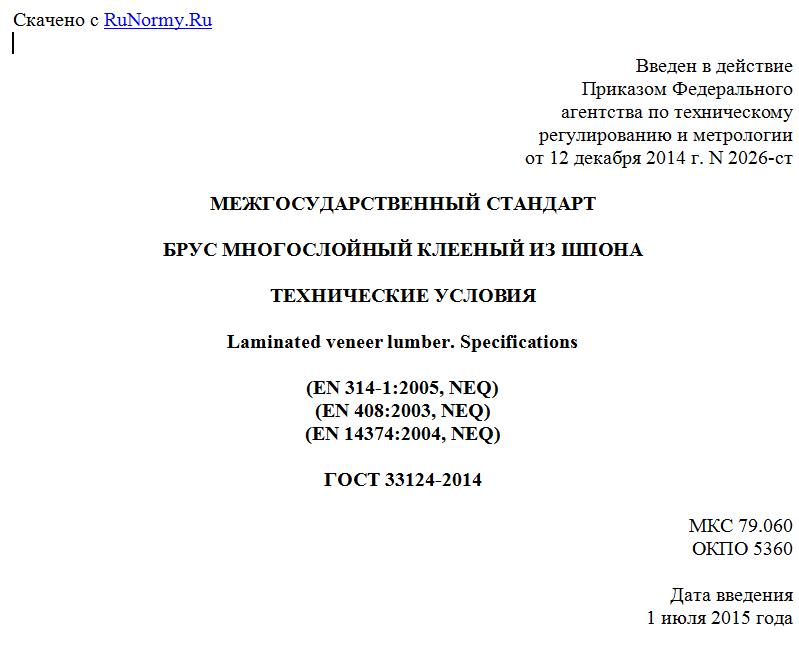

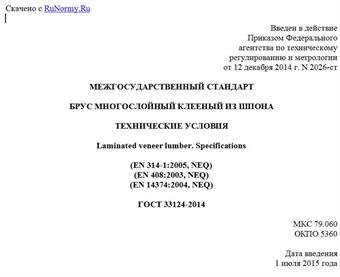

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 12 декабря 2014 г. N 2026-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
БРУС МНОГОСЛОЙНЫЙ КЛЕЕНЫЙ ИЗ ШПОНА
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Laminated veneer lumber. Specifications
(EN 314-1:2005, NEQ)
(EN 408:2003, NEQ)
(EN 14374:2004, NEQ)
ГОСТ 33124-2014
МКС 79.060
ОКПО 5360
Дата введения
1 июля 2015 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1 РАЗРАБОТАН Центральным научно-исследовательским, проектно-конструкторским и технологическим институтом им. В.А. Кучеренко (ЦНИИСК им. В.А. Кучеренко), отделением ОАО "НИЦ "Строительство"
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 5 декабря 2014 г. N 46-2014)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Азербайджан AZ Азстандарт
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Узбекистан UZ Узстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 12 декабря 2014 г. N 2026-ст межгосударственный стандарт ГОСТ 33124-2014 введен в действие в качестве государственного стандарта Российской Федерации с 01 июля 2015 г.
5 Настоящий стандарт в части терминологии, технических требований и методов испытаний соответствует следующим европейским региональным стандартам:
EN 314-1:2005 Plywood - Bonding quality - Part 1: Test methods (Фанера. Качество склеивания. Часть 1. Методы испытаний);
EN 408:2003 Timber structures - Structural timber and glued laminated timber - Determination of some physical and mechanical properties (Деревянные конструкции. Древесина конструкционная цельная и клееная многослойная. Определение некоторых физических и механических свойств);
EN 14374:2004 Timber structures - Structural laminated veneer lumber - Requirements (Деревянные конструкции - Конструкционный клееный брус из шпона - Требования).
Степень соответствия - неэквивалентная (NEQ)
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1. Область применения
Настоящий стандарт распространяется на применяемый в несущих и ограждающих строительных конструкциях брус многослойный клееный из лущеного шпона хвойных пород и устанавливает технические требования, правила приемки, методы испытаний к брусу многослойному клееному из шпона (далее - ЛВЛ).
Конструкции с использованием бруса многослойного клееного из шпона (ЛВЛ) могут применяться в жилищном, общественном, промышленном и других отраслях строительства в качестве самостоятельных несущих конструкций (например, балки, прогоны и т.п.) или элементов более сложных конструкций (например, пояса и решетки ферм, ригели и стойки рам, каркасы панелей и т.п.).
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 12.1.004-91 Система стандартов безопасности труда. Пожарная безопасность. Общие требования
ГОСТ 166-89 (ИСО 3599-76) Штангенциркули. Технические условия
ГОСТ 427-75 Линейки измерительные металлические. Технические условия
ГОСТ 577-68 Индикаторы часового типа с ценой деления 0,01 мм. Технические условия
ГОСТ 2140-81 Видимые пороки древесины. Классификация, термины и определения, способы измерения
ГОСТ 3749-77 Угольники поверочные 90°. Технические условия
ГОСТ 7470-92 Глубиномеры микрометрические. Технические условия
ГОСТ 7502-98 Рулетки измерительные металлические. Технические условия
ГОСТ 7661-67 Глубиномеры индикаторные. Технические условия
ГОСТ 9463-88 Лесоматериалы круглые хвойных пород. Технические условия
ГОСТ 9621-72 Древесина слоистая клееная. Методы определения физических свойств
ГОСТ 14192-96 Маркировка грузов
ГОСТ 15846-2002 Продукция, отправляемая в районы Крайнего Севера и приравненные к ним местности. Упаковка, маркировка, транспортирование и хранение
ГОСТ 20907-75 Смолы фенолоформальдегидные жидкие. Технические условия
ГОСТ 25706-83 Лупы. Типы, основные параметры. Общие технические требования
ГОСТ 27678-88 Плиты древесностружечные и фанера. Перфораторный метод определения содержания формальдегида
ГОСТ 28840-90 Машины для испытания материалов на растяжение, сжатие и изгиб. Общие технические требования
ГОСТ 32155-2013 Плиты древесные и фанера. Определение выделения формальдегида методом газового анализа
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 брус многослойный клееный из шпона; ЛВЛ: Композиционный материал из древесного шпона, волокна которого в основном ориентированы в одном и том же направлении.
Примечание - Это определение не исключает возможности производства бруса многослойного клееного из шпона (ЛВЛ), часть волокон которого имеет взаимно перпендикулярное направление.
3.2 композиционный материал: Искусственно созданный неоднородный сплошной слоистый материал, состоящий из двух компонентов с четкой границей раздела между ними.
3.3 шпон: Тонкий лист древесины заданной толщины, полученный при лущении.
3.4 толщина, t: Размер бруса многослойного клееного из шпона в направлении, перпендикулярном плоскости шпона.
3.5 кромка: Любая из двух противоположных более узких продольных опиленных поверхностей ЛВЛ.
3.6 пласть: Любая из двух противоположных более широких продольных поверхностей ЛВЛ.
4. Типы, основные параметры и размеры
4.1 В зависимости от взаимного расположения волокон древесины ЛВЛ подразделяется на несколько типов, в соответствии с таблицей 1.
Таблица 1
Тип ЛВЛ Характеристика Область применения
I Все слои шпона имеют параллельное направление волокон древесины Несущие конструкции
II Отдельные смежные слои шпона имеют взаимно перпендикулярное направление волокон древесины Несущие и ограждающие конструкции
III Слои шпона могут иметь как параллельное, так и взаимно перпендикулярное направление волокон древесины Ограждающие конструкции, в том числе заготовки для дверного и мебельного производства и т.д.
Примечания: 1 Процентное соотношение и качество различных слоев шпона определяются условиями производства и должны быть отражены в технологической документации завода-изготовителя. 2 В рамках каждого типа ЛВЛ завод-изготовитель может присваивать торговые марки. Наименование торговой марки ЛВЛ должно быть отражено в сопроводительной документации завода-изготовителя.
4.2 Количество слоев шпона для различных типов ЛВЛ зависит от толщины используемого шпона и физико-механических показателей ЛВЛ. Количество поперечных слоев шпона для типов II и III, имеющих взаимно перпендикулярное направление волокон древесины, указано в таблице 2.
Таблица 2
Толщина ЛВЛ, мм Количество поперечных слоев, шт., не менее
19, 21, 24, 27, 30, 33, 36, 39 2
45, 51 3
