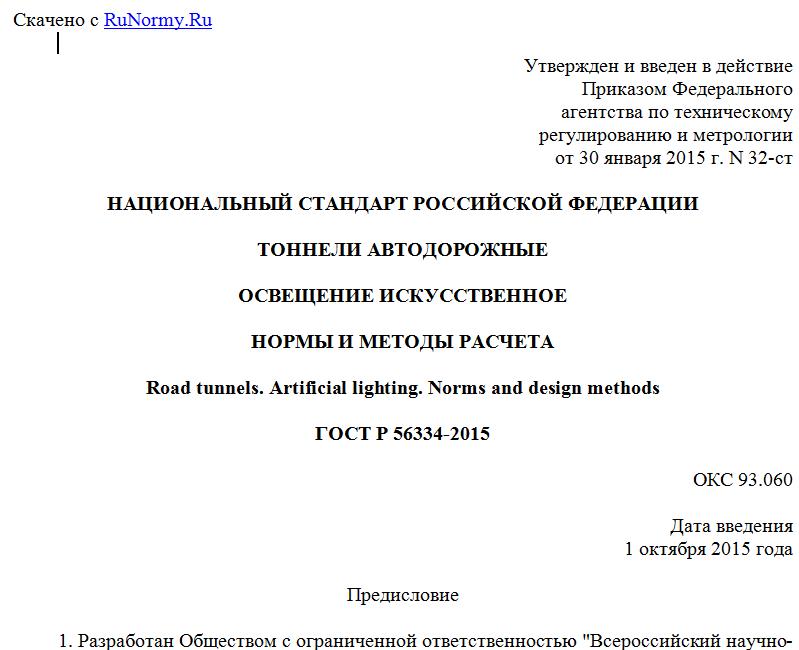

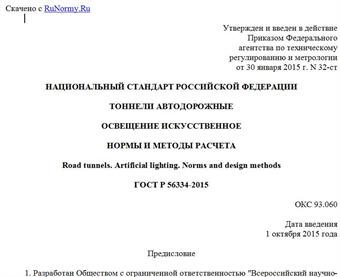

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 30 января 2015 г. N 32-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ТОННЕЛИ АВТОДОРОЖНЫЕ
ОСВЕЩЕНИЕ ИСКУССТВЕННОЕ
НОРМЫ И МЕТОДЫ РАСЧЕТА
Road tunnels. Artificial lighting. Norms and design methods
ГОСТ Р 56334-2015
ОКС 93.060
Дата введения
1 октября 2015 года
Предисловие
1. Разработан Обществом с ограниченной ответственностью "Всероссийский научно-исследовательский, проектно-конструкторский светотехнический институт им. С.И. Вавилова" (ООО "ВНИСИ").
2. Внесен Техническим комитетом по стандартизации ТК 332 "Светотехнические изделия".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 30 января 2015 г. N 32-ст.
4. Введен впервые.
5. Национальный орган Российской Федерации по стандартизации не несет ответственности за патентную чистоту настоящего стандарта. Патентообладатель может заявить о своих правах и направить в Федеральное агентство по техническому регулированию и метрологии аргументированное предложение о внесении в настоящий стандарт поправки для указания информации о наличии в стандарте объектов патентного права и патентообладателе.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
1. Область применения
Настоящий стандарт устанавливает нормы и методы расчета стационарного искусственного освещения автодорожных тоннелей.
Настоящий стандарт применяют при проектировании и эксплуатации вновь устраиваемых и реконструируемых установок искусственного освещения автодорожных тоннелей.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 55392 Приборы и комплексы осветительные. Термины и определения
ГОСТ Р 55708 Освещение наружное утилитарное. Методы расчета нормируемых параметров
ГОСТ Р 55710 Освещение рабочих мест внутри зданий. Нормы и методы измерений
ГОСТ Р 55842 (ИСО 30061:2007) Освещение аварийное. Классификация и нормы
ГОСТ Р 55843 (МКО 193:2010) Освещение аварийное автодорожных тоннелей. Нормы
ГОСТ Р 56228 Освещение искусственное. Термины и определения
ГОСТ Р 56239 Тоннели автодорожные. Искусственное освещение. Методы измерений нормируемых параметров
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии по стандартизации в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ГОСТ Р 55392 и ГОСТ Р 56228, а также следующие термины с соответствующими определениями:
3.1. Автодорожный тоннель (тоннель): часть дороги для проезда автомобильного транспорта, имеющая боковые и верхнее перекрытия проезжей части, которые препятствуют попаданию дневного света на дорожное покрытие и ухудшают водителю условия видимости дорожной обстановки.
Примечания.
1. Под это определение подпадает термин "проезд под путепроводом", определяемый как часть дороги, перекрытая проходящей сверху другой автомобильной или железной дорогой.
2. Под определение тоннеля не подпадает термин "галерея", определяемый как часть дороги, перекрытие которой на всем ее протяжении имеет одну или обе светопроницаемые стены.
3.2. Внутренняя зона тоннеля: участок тоннеля, примыкающий к концу переходной зоны и заканчивающийся у начала выездной зоны, а при ее отсутствии - у выездного портала.
3.3. Выездная зона тоннеля: участок тоннеля длиной, равной РБТ, примыкающий к концу внутренней зоны и заканчивающийся у выездного портала.
Примечание. Выездная зона может отсутствовать.
3.4. Выездной портал тоннеля: часть строительной конструкции тоннеля, обрамляющая выезд из тоннеля.
3.5. Въездной портал тоннеля: часть строительной конструкции тоннеля, обрамляющая въезд в тоннель.
Примечание. При наличии на въезде в тоннель солнцезащитного экрана положение въездного портала соответствует началу перекрытой таким экраном проезжей части.
3.6. Длина тоннеля, м: расстояние между въездным и выездным порталами, отсчитываемое вдоль центральной линии проезжей части тоннеля.
3.7. Дневной режим освещения: режим освещения транспортной зоны тоннеля в светлое время суток, предназначенный для облегчения зрительной адаптации водителей транспортных средств при въезде и выезде из тоннеля.
3.8. Зона отъезда от тоннеля: участок дороги вне тоннеля длиной, равной двум РБТ, примыкающий к выездному порталу.
3.9. Зоны с постоянной яркостью: в дневном режиме: первая (по ходу движения) половина пороговой зоны и внутренняя зона; в ночном режиме - весь тоннель.
Примечание. При ступенчатом распределении яркости в переходной зоне участки тоннеля каждой из яркостных ступеней рассматривают как зоны с постоянной яркостью.
3.10. Интенсивность движения, ед/ч: число единиц транспортных средств, проходящих в течение часа через поперечное сечение полосы движения в часы пик.
3.11. Короткий тоннель: тоннель, который имеет длину не более 125 м или при подъезде к которому водитель, находящийся на РБТ перед въездным порталом, видит не менее 20% площади рамки выездного портала.
Примечание. Короткие тоннели в дневном режиме нормируют на пониженные уровни освещения.
3.12. Ночной режим освещения: режим освещения транспортной зоны тоннеля в темное время суток.
3.13. Переходная зона тоннеля: участок тоннеля, примыкающий к концу пороговой зоны и заканчивающийся у начала внутренней зоны.
3.14. Подъездная зона тоннеля: участок дороги вне тоннеля длиной, равной РБТ, примыкающий к въездному порталу.
3.15. Пороговая зона тоннеля: участок тоннеля длиной, равной РБТ, примыкающий к въездному порталу.
3.16. Притоннельное сооружение: подземное или наземное сооружение, предназначенное для размещения технологических или эксплуатационных обустройств, обеспечивающих жизнедеятельность и обслуживание тоннеля.
3.17. Расстояние безопасного торможения (РБТ), м: минимальное расстояние, требуемое для надежного приведения транспортного средства, движущегося с проектной скоростью, в состояние полной остановки, которое определяется суммарным временем реагирования водителя на появившееся препятствие для принятия решения и временем торможения транспортного средства.
3.18.
Система симметричного освещения тоннеля: освещение тоннеля, при котором свет падает на объекты одинаково как по ходу, так и против движения транспортного потока. Примечание. Симметричное освещение характеризуется использованием светильников, распределение силы света которых симметрично относительно плоскости, перпендикулярной направлению движения. [ГОСТ Р 56228, статья 5.11]
3.19.
Система встречного освещения тоннеля: освещение тоннеля, при котором свет падает на объекты преимущественно в направлении, противоположном движению транспортного потока. Примечание. Система встречного освещения характеризуется использованием светильников, которые имеют распределение силы света, асимметричное относительно плоскости, перпендикулярной направлению движения транспортного потока, причем максимум силы света направлен навстречу движению. [ГОСТ Р 56228, статья 5.12]
3.20. Солнцезащитный экран: строительная конструкция, устанавливаемая над примыкающим к въездному порталу участком дороги для исключения попадания прямого солнечного света на проезжую часть этого участка с целью облегчения яркостной переадаптации водителя при въезде в тоннель.
3.21. Транспортная зона тоннеля: часть тоннеля, содержащая непосредственно проезжую часть, заключенную между въездным и выездным порталами.
3.22. Фликер-эффект: эффект монотонного мелькания ярких частей светильников и их бликов от корпуса автомобиля с определенной частотой и продолжительностью, вызывающий раздражение у водителя при проезде по тоннелю.
3.23.
Яркость адаптации L20, кд/м2: средняя яркость в коническом поле зрения, стягиваемого углом 20° с вершиной в месте расположения глаза подъезжающего водителя и с направленной на центр входного портала тоннеля осью. Примечание. Яркость адаптации L20 определяют применительно к точке, расположенной на расстоянии безопасного торможения от входного портала тоннеля в середине, соответствующей проезжей части или полосы движения транспорта. [ГОСТ Р 56228, статья 5.6]
4. Нормы освещения
4.1. Транспортная зона, служебно-технические и вспомогательные помещения тоннеля должны иметь рабочее и аварийное освещение.
