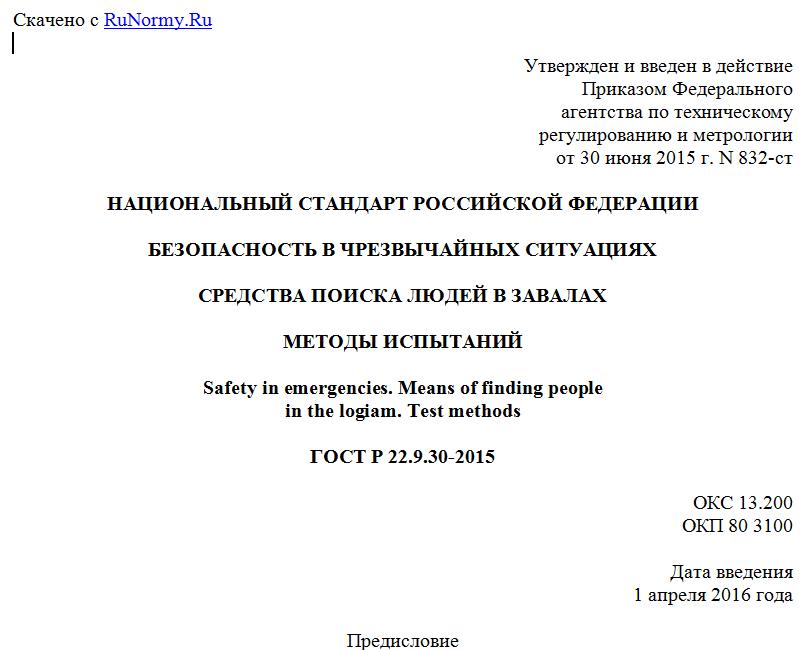

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 30 июня 2015 г. N 832-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
БЕЗОПАСНОСТЬ В ЧРЕЗВЫЧАЙНЫХ СИТУАЦИЯХ
СРЕДСТВА ПОИСКА ЛЮДЕЙ В ЗАВАЛАХ
МЕТОДЫ ИСПЫТАНИЙ
Safety in emergencies. Means of finding people
in the logiam. Test methods
ГОСТ Р 22.9.30-2015
ОКС 13.200
ОКП 80 3100
Дата введения
1 апреля 2016 года
Предисловие
1 РАЗРАБОТАН Федеральным государственным бюджетным учреждением "Всероссийский научно-исследовательский институт по проблемам гражданской обороны и чрезвычайных ситуаций МЧС России" (Федеральный центр науки и высоких технологий) (ФГБУ ВНИИ ГОЧС (ФЦ))
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 071 "Гражданская оборона, предупреждение и ликвидация чрезвычайных ситуаций"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 30 июня 2015 г. N 832-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
1.1 Настоящий стандарт устанавливает методы испытаний средств поиска людей (СПЛ) с различными принципами обнаружения, применяемыми в завалах при проведении поисково-спасательных работ в зонах чрезвычайных ситуаций (ЧС).
1.2 Методы испытаний СПЛ, не рассмотренные в настоящем стандарте, определены в технической документации на изделие конкретного типа.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие документы:
ГОСТ Р 22.9.29-2015 Безопасность в чрезвычайных ситуациях. Средства поиска людей в завалах. Классификация. Общие технические требования
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины с соответствующими определениями по ГОСТ 22.9.29.
4. Методы испытаний
4.1 Общие положения
4.1.1 Объектом испытаний является образец прибора поиска пострадавших в завалах, состав которого определен документацией на образец.
4.1.2 Испытания приборов поиска проводят в реальных условиях в соответствии с требованиями, изложенными в программе испытаний.
4.1.3 Эксплуатацию, техническое обслуживание, ремонт и хранение образца во время испытаний проводят в соответствии с руководством по эксплуатации на образец.
4.1.4 В процессе испытаний допускается проведение наладочных, регулировочных и других видов работ, предусмотренных в руководстве по эксплуатации на образец.
4.1.5 Количество приборов поиска, предъявляемых на испытания, указано в программе проведения испытаний.
4.1.6 Комплектность образца должна соответствовать требованиям конструкторской документации.
4.1.7 В ходе испытаний значения параметров следует измерять со следующими погрешностями:
- температура - 2 °C;
- масса - 10 г;
- время - 1%;
- линейные размеры - 5 мм;
- напряжение - 10%;
- ток - 10%;
- мощность - 10%.
4.2 Проведение испытаний
4.2.1 Общий объем испытаний должен составлять не менее 100 ч работы образца.
4.2.2 В объем испытаний может быть включена документально подтвержденная наработка образца, имеющаяся до его предъявления на испытания.
В ходе подготовки к проведению испытаний проверяют:
- комплектность, качество и полноту рабочей конструкторской документации;
- соответствие изделия рабочим чертежам и техническим условиям на изготовление;
- комплектность образца;
- внешний вид образца;
- наличие инструкции по эксплуатации;
- необходимые подсоединения электрических кабелей;
- функционирование образца в целом.
По окончании указанных операций составляют акт технического состояния образца перед началом испытаний.
В процессе проведения испытаний определяют:
- массу прибора поиска и его составных частей;
- габаритные размеры прибора поиска и его составных частей;
- время развертывания и подготовки к работе;
- время непрерывной работы прибора поиска от одного комплекта автономного источника питания;
- температурный диапазон работы прибора поиска;
- требования по живучести и стойкости к внешним воздействиям;
- дальность обнаружения пострадавшего в завале;
- производительность ведения поисковых работ одним средством поиска;
- вероятность правильного обнаружения пострадавшего в завале;
- вероятность ложной тревоги при поиске пострадавшего в завале;
- точность определения местонахождения пострадавшего в завале;
- удобство в обращении при работе с прибором;
- полноту и качество руководства по эксплуатации;
- удобство технического обслуживания.
Массу прибора поиска и его составных частей определяют путем взвешивания на весах с погрешностью, указанной в 4.1.7.
Габаритные размеры прибора поиска и его составных частей определяют путем замера линейкой или рулеткой с погрешностью, указанной в 4.1.7.
4.2.3 Определение времени развертывания и подготовки к работе
Время развертывания и подготовки к работе определяют с помощью секундомера. Проверяют укомплектованность образца в соответствии с технической документацией. Образец находится в штатной упаковке. Время развертывания образца определяется с момента его извлечения из штатной упаковки до момента включения и складывается из времени извлечения образца и тары, проведения всех необходимых механических и электрических соединений.
Время непрерывной работы прибора поиска от одного комплекта автономного источника питания проводят следующим образом: заряжают автономный источник питания, подключают автономный источник питания к образцу, включают образец, органы управления прибора переводят в режим максимальной мощности, фиксируют время с момента включения прибора до момента потери работоспособности.
Последующие испытания проводят в соответствии с руководством по эксплуатации. Измерения проводят на завалах, состоящих:
- из железобетонных блоков (более 70%);
- кирпичных блоков (более 70%);
- пенобетона, гипсокартона и домашней утвари.
На каждом типе завала проводят не менее 10 независимых измерений. Итоговый результат определяют как среднеарифметическое значение по всем измерениям.
Определение дальности обнаружения пострадавшего в завале осуществляют путем прямого измерения расстояния, на котором возможен прием сигнала от "пострадавшего".
Дальность обнаружения живого человека в различных завалах осуществляют методом последовательного удаления источника сигнала от принимаемого устройства. Проверяют укомплектованность образца в соответствии с технической документацией. Согласно инструкции по эксплуатации осуществляют подготовку образца к работе. Красными флажками определяют границы поиска (квадрат со стороной не менее 10 м). Испытания проводят отдельно на завалах различной структуры. Один из проводящих испытания располагается внутри завала, имитируя "пострадавшего" на расстоянии 1 м от регистрирующего устройства прибора поиска.
Оператор с прибором поиска осуществляет поиск в заданном секторе, докладывая его результаты. При успешной регистрации сигнала из завала расстояние от "пострадавшего" до регистрирующего устройства увеличивается последовательно на 0,5 м. Максимальной дальностью обнаружения пострадавшего в завале считается дальность, при которой оператор безошибочно выделяет полученный сигнал.
Производительность ведения поисковых работ осуществляется путем регистрации времени, необходимого для обследования фиксированной площади завала. Проверяют укомплектованность образца в соответствии с технической документацией. Сообразно инструкции по эксплуатации проводят подготовку образца к работе. Хронометрирование осуществляют с помощью секундомера. Границы обследуемой поверхности выделяют красными флажками. Величина обследуемой площади должна составлять не менее 100 м2. Скорость обследования поверхности завала вычисляют по формуле
Vо = S/t,
