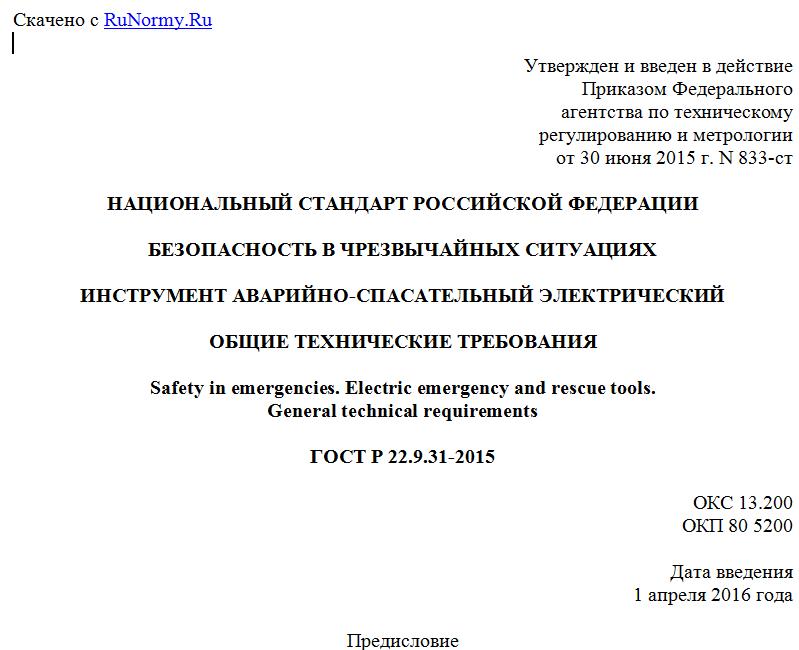

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 30 июня 2015 г. N 833-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
БЕЗОПАСНОСТЬ В ЧРЕЗВЫЧАЙНЫХ СИТУАЦИЯХ
ИНСТРУМЕНТ АВАРИЙНО-СПАСАТЕЛЬНЫЙ ЭЛЕКТРИЧЕСКИЙ
ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
Safety in emergencies. Electric emergency and rescue tools.
General technical requirements
ГОСТ Р 22.9.31-2015
ОКС 13.200
ОКП 80 5200
Дата введения
1 апреля 2016 года
Предисловие
1 РАЗРАБОТАН Федеральным государственным бюджетным учреждением "Всероссийский научно-исследовательский институт по проблемам гражданской обороны и чрезвычайных ситуаций МЧС России" (Федеральный центр науки и высоких технологий) (ФГБУ ВНИИ ГОЧС (ФЦ))
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 071 "Гражданская оборона, предупреждение и ликвидация чрезвычайных ситуаций"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 30 июня 2015 г. N 833-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
Настоящий стандарт распространяется на аварийно-спасательный электрический инструмент и устанавливает общие технические требования к аварийно-спасательному электрическому инструменту, применяемому при проведении аварийно-спасательных работ в зонах чрезвычайных ситуаций.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 9.014-78 Единая система защиты от коррозии и старения. Временная противокоррозионная защита изделий. Общие требования
ГОСТ 9.032-74 Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы, технические требования и обозначения
ГОСТ 14.201-83 Обеспечение технологичности конструкции изделий. Общие требования
ГОСТ 20.39.108-85 Комплексная система общих технических требований. Требования по эргономике, обитаемости и технической эстетике. Номенклатура и порядок выбора
ГОСТ 14192-96 Маркировка грузов
ГОСТ 14254-96 Степени защиты, обеспечиваемые оболочками (код IP)
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 21140-88 Тара. Система размеров
ГОСТ 21753-76 Система "Человек-машина". Рычаги управления. Общие эргономические требования
ГОСТ Р 22.9.01-95 Безопасность в чрезвычайных ситуациях. Аварийно-спасательный инструмент и оборудование. Общие технические требования
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1
инструмент аварийно-спасательный: Инструмент, применяемый при ведении работ, направленных на извлечение (разблокирование) пострадавших при выполнении аварийно-спасательных и других неотложных работ в условиях чрезвычайных ситуаций. [ГОСТ Р 22.9.01-95, пункт 3.1]
3.2 инструмент аварийно-спасательный электрический; ИАСЭ: Инструмент, исполнительный орган которого приводится в действие электрическим приводом.
3.3 электропривод: Привод, обеспечивающий вращательное, поступательное, возвратно-поступательное движение исполнительного органа ИАСЭ.
3.4 электроустройство: Техническое устройство, предназначенное для выполнения определенной самостоятельной функции посредством использования электроэнергии.
3.5 электролиния: Электроустройство, предназначенное для передачи электроэнергии от источника электроэнергии к исполнительному органу электроустройства.
3.6 катушка: Электроустройство, предназначенное для компактного размещения гибкой(их) электролинии(ий).
3.7 исполнительное электроустройство: Электроустройство, совершающее одну или несколько операций.
3.8 комплект ИАСЭ: Совокупность нескольких электроустройств, одной или нескольких электролиний и источников электроэнергии.
3.9 номинальное напряжение: Напряжение, указанное изготовителем для конкретного образца.
3.10 рабочее напряжение: Максимальное напряжение, приложенное к рассматриваемой части, когда инструмент работает при номинальном напряжении и нормальной нагрузке.
3.11 номинальная потребляемая мощность: Потребляемая мощность, указываемая изготовителем образца.
3.12 номинальный ток: Ток, указанный для образца изготовителем.
3.13 номинальная частота: Частота, указанная для образца изготовителем.
3.14 нормальная нагрузка: Нагрузка, приложенная к образцу при номинальном напряжении до достижения номинальной потребляемой мощности или номинального тока.
3.15 потребляемая мощность и ток холостого хода: Максимально достигнутые потребляемая мощность и ток, в случае работы образца при номинальном напряжении и номинальной частоте без приложения внешней нагрузки.
3.16 номинальная скорость на холостом ходу: Скорость на холостом ходу при номинальном напряжении или верхнем пределе диапазона номинальных напряжений, указанная изготовителем образца.
3.17 шнур питания: Гибкий шнур или кабель для питания, присоединенный к образцу.
3.18 съемный шнур: Гибкий шнур или кабель для питания или других целей, присоединяемый к образцу с помощью штепсельного соединения.
3.19 ИАСЭ 1-го класса: Инструмент, в котором защита от поражения электрическим током обеспечивается основной изоляцией и дополнительными мерами безопасности - соединением доступных токопроводящих частей образца с защитным заземляющим проводом для исключения возможности оказаться под напряжением при повреждении основной изоляции.
3.20 ИАСЭ 2-го класса: Инструмент, в котором защита от поражения электрическим током обеспечивается основной изоляцией и двойной или усиленной изоляцией и который не имеет защитного заземляющего провода или защитного контакта заземления.
3.21 ИАСЭ 3-го класса: Инструмент, в котором защита от поражения электрическим током обеспечивается его питанием безопасным напряжением и в котором не может возникнуть напряжение более, чем безопасное сверхнизкое напряжение.
3.22 техническое обслуживание: Комплекс работ, относящихся к техническому обслуживанию и определенных в эксплуатационной документации на образец.
3.23 принадлежности: Устройства, которые могут быть использованы при эксплуатации ИАСЭ.
3.24 приспособление: Устройство, которое может быть использовано при эксплуатации инструмента аварийно-спасательного электрического и которое, при необходимости, может быть соединено с механизмом ИАСЭ для нормального его применения.
3.25 требуемое пространство: Минимально необходимое пространство для размещения составных частей ИАСЭ.
4. Общие технические требования
4.1. Требования назначения
4.1.1 ИАСЭ предназначен для выполнения следующих операций:
- резания;
- сверления;
- перекусывания (кусания);
- пробивания (дробления).
4.1.2 Характеристики выполняемых операций:
резание:
- максимальная глубина резания Gр, мм, не менее 150,0;
сверление:
- максимальный диаметр проделываемого отверстия Dо, мм, не менее 200,0;
- максимальная глубина проделываемого отверстия Gо, мм, не менее 300,0.
4.1.3 Максимально допустимыми значениями номинального напряжения являются:
- 250 В - для ИАСЭ постоянного тока;
- 440 В - для остальных образцов.
Для ИАСЭ 3-го класса номинальными напряжениями являются 12, 24, 42 В.
4.1.4 Исправный и укомплектованный ИАСЭ должен находиться в рабочем состоянии. Время до начала проведения работ (операций), находящийся в состоянии постоянной (повседневной) готовности должно составлять не более 3 мин.
4.1.5 ИАСЭ должен выполнять одну из операций не более чем за 5 мин.
4.1.6 ИАСЭ не должен иметь ограничений к условиям и скорости доставки к месту его применения.
4.1.7 Вне зависимости от выполняемых операций исполнительное электроустройство ИАСЭ характеризуется:
- номинальным напряжением питания Vном, В, 12; 24; 36; 42; 220; 380;
- массой m, кг, не более 30,0.
4.1.8 В зависимости от выполняемых операций исполнительное электроустройство ИАСЭ характеризуется для:
операций резания:
