Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 31 августа 2015 г. N 1225-ст

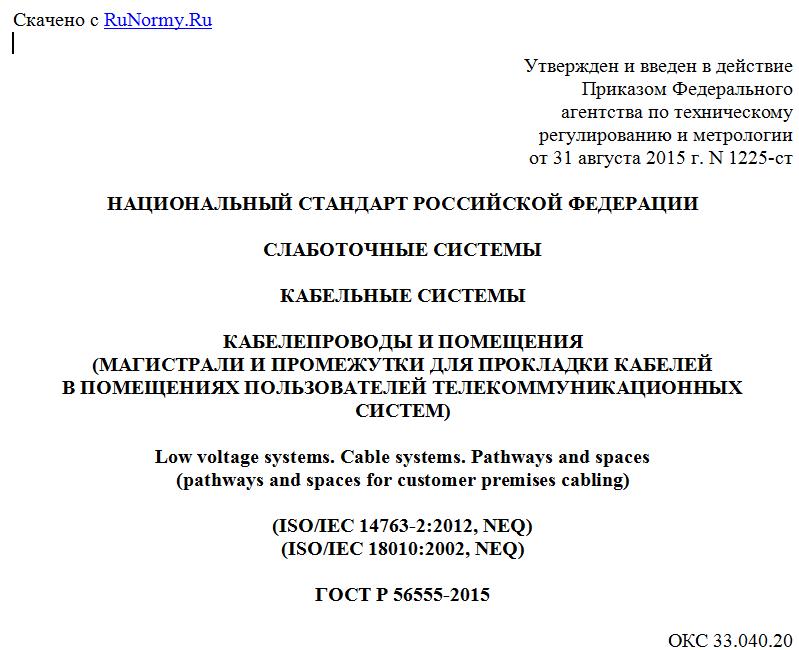

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СЛАБОТОЧНЫЕ СИСТЕМЫ
КАБЕЛЬНЫЕ СИСТЕМЫ
КАБЕЛЕПРОВОДЫ И ПОМЕЩЕНИЯ
(МАГИСТРАЛИ И ПРОМЕЖУТКИ ДЛЯ ПРОКЛАДКИ КАБЕЛЕЙ
В ПОМЕЩЕНИЯХ ПОЛЬЗОВАТЕЛЕЙ ТЕЛЕКОММУНИКАЦИОННЫХ СИСТЕМ)
Low voltage systems. Cable systems. Pathways and spaces
(pathways and spaces for customer premises cabling)
(ISO/IEC 14763-2:2012, NEQ)
(ISO/IEC 18010:2002, NEQ)
ГОСТ Р 56555-2015
ОКС 33.040.20
Дата введения
1 сентября 2016 года
Предисловие
1 РАЗРАБОТАН Некоммерческим партнерством содействия деятельности в сфере монтажа слаботочных систем СРО НП "Дело ТелеКом"
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 096 "Слаботочные системы"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 31 августа 2015 г. N 1225-ст
4 Настоящий стандарт соответствует международному стандарту ИСО/МЭК 14763-2:2012 "Информационные технологии. Ввод и функционирование кабельной системы в помещении пользователя. Часть 2. Планирование и установка" (ISO/IEC 14763-2:2012 "Implementation and Operation of Customer Premises Cabling - Part 2: Planning and Installation", NEQ) в части требований к монтажу кабелепроводов и кабелепроводных систем, а также требований к помещениям, в которых проводится монтаж кабелепроводов и кабелепроводных систем.
Также частично учтены основные нормативные положения международного стандарта ИСО/МЭК 18010:2002 "Информационные технологии. Магистрали и промежутки для прокладки кабелей в помещениях пользователей телекоммуникационных систем" (ISO/IEC 18010:2002 "Information technology - Pathways and spaces for customer premises cabling", NEQ)
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Слаботочные системы объединяет функциональное назначение, а также общие электрические характеристики, выражающиеся в особенностях напряжений и токов, а также тенденция к увеличению пропускной способности.
Экономическая эффективность создания системы стандартов в данной области определяется существующими и перспективными масштабами производства и использования компонентов слаботочных систем. Очевидно, что при введении системы стандартов можно снизить расходы предприятий-производителей при создании технической составляющей слаботочных систем.
Проектирование и прокладка кабелей слаботочных систем требуют тщательного изучения всех возможных особенностей зданий и помещений, где они будут размещены. Характеристики строения обусловливают принципы прокладки кабелей слаботочных систем и проектирования всей слаботочной системы. Необходимо регламентирование требований и ограничений к кабелепроводам и помещениям, в которых планируется расположение кабелей, в целях оптимального использования всех ресурсов слаботочных систем.
1 Область применения
Настоящий стандарт распространяется на слаботочные системы, предназначенные для сбора, передачи и обработки информации, и устанавливает требования к кабелепроводам и помещениям слаботочных систем.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 56553-2015 Слаботочные системы. Кабельные системы. Монтаж кабельных систем. Планирование и монтаж внутри зданий
ГОСТ Р 56602-2015 Слаботочные системы. Кабельные системы. Термины и определения
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены термины по ГОСТ Р 56602, а также следующие термины с соответствующими определениями:
3.1 кабелепровод (pathway): Определенный путь для кабелей между двумя оконечными точками [1].
3.2 кабелепроводная система (pathway system): Система организации кабелей, используемая с целью защиты либо поддержания кабеля в порядке с целью сохранения его эксплуатационных свойств [1].
3.3 кондуит (conduit): Трубка либо система трубок, как жесткая, так и гибкая, как правило, круглого сечения, осуществляющая защиту и обеспечивающая требуемое направление прокладки кабелей или изолированных проводников [1].
Примечание - Следует отличать кондуит от кабель-канала, имеющего, как правило, прямоугольное сечение и съемную крышку.
3.4 маркировка (label): Средство однозначного и ясного обозначения специфического компонента слаботочной системы с помощью его идентификатора и, при необходимости, дополнительной информации [1].
3.5 монтажный колодец (maintenance hole): Камера либо помещение, обслуживаемое персоналом и расположенное в грунте, являющееся частью подземной системы кондуитов и используемое для облегчения процессов размещения, соединения и эксплуатации кабелей, а также для размещения дополнительного оборудования [1].
3.6 сервисный лючок (hand hole): Камера, служащая для доступа к кабелепроводу и недостаточно большая для входа в нее обслуживающего персонала, однако позволяющая выполнить размещение в ней кабелей с соблюдением требований в части их протяжки и сгибания [1].
3.7 кабельная связка (cable bundle): Несколько кабелей, поддерживаемых в непосредственной близости, как правило, с помощью стяжек или хомутиков [1].
3.8 минимальный радиус сгибания кабеля (bend radius): Радиус пространственной кривой, образованной осью кабеля, измеренный в точке с ее максимальной кривизной.
4 Кабелепроводы
4.1 Общие положения
4.1.1 Типы кабелепроводных систем
Типы кабелепроводных систем приведены в таблице 1.
Таблица 1
Система Свойство
Система кабельных каналов Закрытая ограничивающая система, состоит из основания и крышки, обеспечивающих ограждение кабелей или изолированных проводников, с возможными электрическими или телекоммуникационными аксессуарами. Одиночные или множественные отделения. Металлическая либо неметаллическая
Система кабельных лотков Открытая ограничивающая система, состоит из основания и боковых частей, предназначена для размещения кабелей и обеспечения поддержки в горизонтальных кабелепроводах. Применяется под полом или под потолком либо в зонах с ограниченным доступом. Металлическая либо неметаллическая
Система проволочных кабельных лотков (корзин) Разновидность системы кабельных лотков, выполненная из проволочной сетки. Как правило, металлическая
Лестничная система Открытая ограничивающая система, состоит из боковых частей, соединенных между собой перекладинами, предназначена для размещения кабелей и обеспечения поддержки в горизонтальных и вертикальных кабелепроводах. Металлическая либо неметаллическая
Системы кондуитов Закрытая ограничивающая система, состоит из трубок круглого сечения, обеспечивающих ограждение кабелей или изолированных проводников. Металлическая либо неметаллическая
Система каналов Закрытая ограничивающая система, состоит из трубок некруглого сечения, обеспечивающих ограждение кабелей или изолированных проводников, с возможными электрическими или телекоммуникационными аксессуарами. Металлическая либо неметаллическая
Интервальная поддержка Открытая система, чувствительная к расстояниям. Предназначена для поддержки небольшого числа кабелей, обычно используется в подвесных потолках. Металлическая либо неметаллическая, разных форм (например, крюки и защелки)
4.1.2 Требования к кабелепроводным системам
Доступ к кабелепроводам и кабелепроводным системам, содержащим кабельные инфраструктуры, обслуживающие многочисленные объекты недвижимости (например, крупные предприятия и корпорации или жилые комплексы), должен быть ограничен.
Элементы других систем, таких как системы водоснабжения, отопления, пожаротушения и климатических систем, не могут быть использованы в качестве кабелепроводов либо их несущих или опорных элементов.
Внутренние поверхности кабелепроводов должны:
- иметь ровные поверхности без заусенцев, острых кромок и выступов, способных повредить изоляцию кабеля;
- не иметь точек избыточного давления на кабель, могущих ухудшить характеристики передачи информации в системе.
Должно быть произведено разделение между кабелями электропитания и металлическими кабелями слаботочных систем. Всюду, где требуется разделение между различными кабельными системами, оно должно быть реализовано в виде физического разделения во избежание случайных изменений при монтаже, а также при последующих работах, модернизации и ремонте.
4.1.3 Рекомендации
Кабелепроводные системы должны исключать попадание и накопление в них воды либо загрязняющих жидкостей. Устройство скрытых кабелепроводов (например, под оштукатуренной стеновой поверхностью) не рекомендуется, однако в случае их использования находящиеся в них кабели должны быть ориентированы вертикально или горизонтально.
Кабелепроводы должны иметь достаточно свободного места для увеличения количества кабелей в соответствии с ГОСТ Р 56553.
4.2 Требования к кабелепроводам внутри зданий
