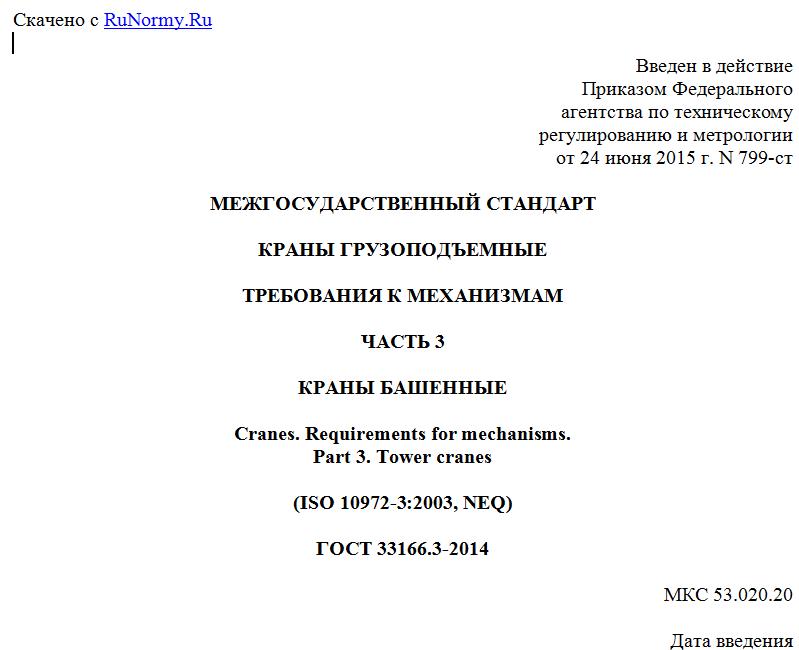

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 24 июня 2015 г. N 799-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
КРАНЫ ГРУЗОПОДЪЕМНЫЕ
ТРЕБОВАНИЯ К МЕХАНИЗМАМ
ЧАСТЬ 3
КРАНЫ БАШЕННЫЕ
Cranes. Requirements for mechanisms.
Part 3. Tower cranes
(ISO 10972-3:2003, NEQ)
ГОСТ 33166.3-2014
МКС 53.020.20
Дата введения
1 января 2016 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН Закрытым акционерным обществом "РАТТЕ" (ЗАО "РАТТЕ")
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 5 декабря 2014 г. N 46)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 24 июня 2015 г. N 799-ст межгосударственный стандарт ГОСТ 33166.3-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2016 г.
5 Настоящий стандарт соответствует международному стандарту ISO 10972-3:2003 Cranes - Requirements for mechanisms - Part 3: Tower cranes (Краны. Требования к механизмам. Часть 3. Краны башенные).
Степень соответствия - неэквивалентная (NEQ)
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
Введение
Настоящий стандарт является третьей частью серии стандартов "Краны грузоподъемные. Требования к механизмам" и устанавливает общие требования к механизмам башенных кранов по классификации ISO 4306-1:2007 Cranes - Vocabulary - Part 1: General (Краны. Словарь. Часть 1. Общие термины) с учетом нормативных положений, содержащихся в ISO 10972-3:2003 Cranes - Requirements for mechanisms - Part 3: Tower cranes (Краны. Требования к механизмам. Часть 3. Краны башенные). Применение положений данного стандарта на добровольной основе может быть использовано при подтверждении и оценке соответствия грузоподъемных кранов требованиям Технического регламента Таможенного союза "О безопасности машин и оборудования" (ТР ТС 010/2011).
1. Область применения
Настоящий стандарт устанавливает специальные требования к механизмам башенных кранов для обеспечения безопасности в процессе эксплуатации и дополняет или изменяет требования ГОСТ 33166.1.
Невыполнение требований настоящего стандарта может привести к увеличению риска использования башенных кранов или к сокращению срока их службы.
Настоящий стандарт применим ко всем новым кранам, изготовленным после истечения одного года после его утверждения. Стандарт не имеет целью требовать замены или модернизации существующего оборудования. Однако при модернизации оборудования, требования к его свойствам должны быть пересмотрены в соответствии с данным стандартом. Если выполнение требований стандарта при модернизации вызывает существенные изменения конструкции, то возможность и необходимость приведения оборудования в соответствие с требованиями данного стандарта должны определяться изготовителем (проектировщиком), а при его отсутствии - экспертом, а последующие изменения должны быть выполнены владельцем (пользователем) в течение одного года.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 1451-77 Краны грузоподъемные. Нагрузка ветровая. Нормы и метод определения
ГОСТ 13556-91 Краны башенные строительные. Общие технические условия
ГОСТ 27555-87 (ИСО 4306-1-85) Краны грузоподъемные. Термины и определения
ГОСТ 28648-90 Колеса крановые. Технические условия
ГОСТ 30321-95 Краны грузоподъемные. Требования безопасности к гидравлическому оборудованию
ГОСТ 33166.1-2014 Краны грузоподъемные. Требования к механизмам. Часть 1. Общие положения
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ГОСТ 27555, ГОСТ 33166.1, [1] - [4].
4. Требования к механизмам
4.1 Общие требования к механизмам
4.1.1 Общие требования к механизмам установлены ГОСТ 33166.1 и ГОСТ 13556.
4.1.2 При проектировании механизмов башенных кранов необходимо обеспечивать возможность проведения ремонтов агрегатно-узловым методом (обеспечение демонтажа, замены и монтажа агрегата с помощью стандартных средств или штатного оборудования).
4.2 Механизм подъема стрелы (изменения вылета)
4.2.1 Мощность привода механизма должна быть достаточна для подъема и опускания стрелы с грузом (включая испытательный) с контролируемой скоростью. Опускание стрелы под действием собственного веса не допускается.
4.3 Механизм передвижения грузовой тележки
4.3.1 Мощность двигателя должна быть достаточна для перемещения по стреле тележки с грузом в соответствии с технической характеристикой крана и с учетом испытательных нагрузок.
4.3.2 При определении мощности двигателя механизма, кроме сопротивлений качению колес и трения реборд колес (при их наличии), следует учитывать:
- влияния наклона стрелы (учитывая, что горизонтальные стрелы не могут быть абсолютно горизонтальными);
- трение, вызываемое грузовыми канатами;
- подъем груза (для кранов с наклонной стрелой без системы горизонтирования траектории груза);
- влияние ветра (ГОСТ 1451);
- инерцию и рабочие характеристики механизма.
4.3.3 Тележка должна перемещаться вдоль стрелы с грузом в любом направлении независимо от наклона стрелы (в соответствии с конфигурацией крана). Самопроизвольное движение тележки (под действием собственного веса, веса груза или другой внешней силы) не допускается.
4.4 Механизмы передвижения крана
4.4.1 Механизм передвижения крана должен иметь возможность перемещать кран как по прямолинейным, так и по криволинейным участкам пути.
4.4.2 Механизм передвижения должен состоять не менее чем из двух приводных механизмов. При наличии только двух механизмов, они должны быть расположены на противоположных концах диагоналей опорного контура крана.
4.4.3 При определении мощности двигателя механизма необходимо учитывать:
- максимальную массу крана с грузом;
- максимальное сопротивление от сил трения;
- трение реборд колес о крановый рельс;
- максимально допустимый уклон кранового пути;
- группу режима работы механизма;
- силу ветра рабочего состояния.
4.4.4 Диаметр и количество ходовых колес должны выбираться в зависимости от максимальной нагрузки, действующей на опору крана.
4.4.5 Ходовые колеса должны соответствовать ГОСТ 28648. Допускается изготовление ходовых колес по международным и региональным стандартам при условии обеспечения эквивалентного уровня безопасности.
4.4.6 Краны должны быть снабжены устройствами для закрепления в нерабочем состоянии. Нагрузки ветра нерабочего состояния принимаются в соответствии с ГОСТ 1451.
4.4.7 Краны, передвигающиеся по рельсам, должны быть снабжены устройствами, предотвращающими падение или разрушение крана при разрушении колеса
