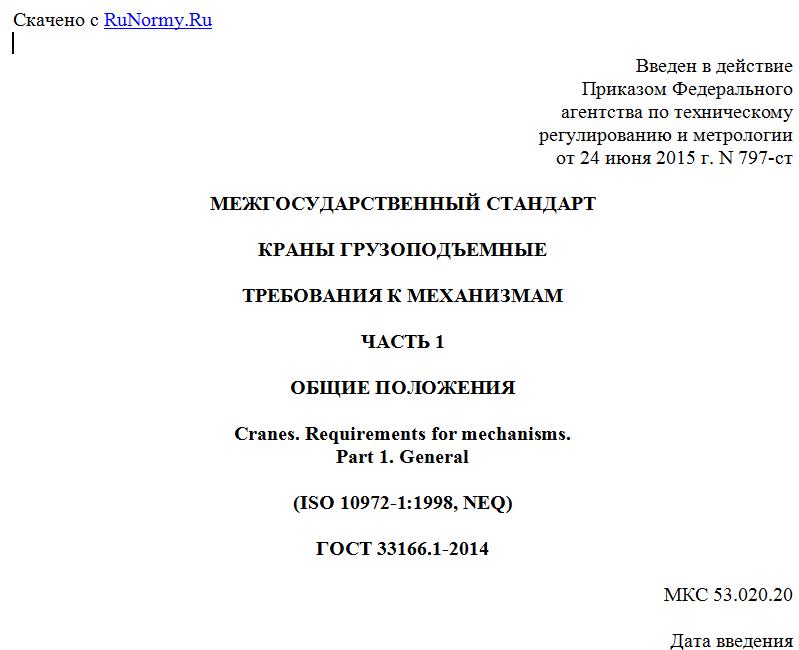

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 24 июня 2015 г. N 797-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
КРАНЫ ГРУЗОПОДЪЕМНЫЕ
ТРЕБОВАНИЯ К МЕХАНИЗМАМ
ЧАСТЬ 1
ОБЩИЕ ПОЛОЖЕНИЯ
Cranes. Requirements for mechanisms.
Part 1. General
(ISO 10972-1:1998, NEQ)
ГОСТ 33166.1-2014
МКС 53.020.20
Дата введения
1 января 2016 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН Закрытым акционерным обществом "РАТТЕ" (ЗАО "РАТТЕ")
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 5 декабря 2014 г. N 46)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 24 июня 2015 г. N 797-ст межгосударственный стандарт ГОСТ 33166.1-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2016 г.
5 Настоящий стандарт соответствует международному стандарту ISO 10972-1:1998 Cranes - Requirements for mechanisms - Part 1: General (Краны. Требования к механизмам. Часть 1. Общие положения).
Степень соответствия - неэквивалентная (NEQ)
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
Введение
Настоящий стандарт является первой частью серии стандартов "Краны грузоподъемные. Требования к механизмам" и устанавливает общие требования к механизмам грузоподъемных кранов по классификации ISO 4306-1:2007 Cranes - Vocabulary - Part 1: General (Краны. Словарь. Часть 1. Общие термины) с учетом нормативных положений, содержащихся в ISO 10972-1:1998 Cranes - Requirements for mechanisms - Part 1: General (Краны. Требования к механизмам. Часть 1. Общие положения). Применение положений данного стандарта на добровольной основе может быть использовано при подтверждении и оценке соответствия грузоподъемных кранов требованиям Технического регламента Таможенного союза "О безопасности машин и оборудования" (ТР ТС 010/2011).
1. Область применения
Настоящий стандарт устанавливает общие требования к механизмам грузоподъемных кранов для обеспечения безопасности в процессе эксплуатации.
Невыполнение требований настоящего стандарта может привести к увеличению риска использования грузоподъемных кранов или к сокращению срока их службы.
Настоящий стандарт применим ко всем новым кранам, изготовленным после истечения одного года после его утверждения. Стандарт не имеет целью требовать замены или модернизации существующего оборудования. Однако при модернизации оборудования требования к его свойствам должны быть пересмотрены в соответствии с данным стандартом. Если выполнение требований стандарта при модернизации вызывает существенные изменения конструкции, то возможность и необходимость приведения оборудования в соответствие с требованиями данного стандарта должны определяться изготовителем (проектировщиком), а при его отсутствии - организацией, выполняющей его функции, а последующие изменения должны быть выполнены владельцем (пользователем) в течение одного года.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 191-82 Цепи грузовые пластинчатые. Технические условия
ГОСТ 228-79 Цепи якорные с распорками. Общие технические условия
ГОСТ 1451-77 Краны грузоподъемные. Нагрузка ветровая. Нормы и метод определения
ГОСТ 1643-81 Основные нормы взаимозаменяемости. Передачи зубчатые цилиндрические. Допуски
ГОСТ 1758-81 Основные нормы взаимозаменяемости. Передачи зубчатые конические и гипоидные. Допуски
ГОСТ 2105-75 Крюки кованые и штампованные. Технические условия
ГОСТ 2185-66 Передачи зубчатые цилиндрические. Основные параметры
ГОСТ 3241-91 Канаты стальные. Технические условия
ГОСТ 6619-75 Крюки пластинчатые однорогие и двурогие. Технические условия
ГОСТ 6627-74 Крюки однорогие. Заготовки. Типы. Конструкция и размеры
ГОСТ 6628-73 Крюки двурогие. Заготовки. Типы. Конструкция и размеры
ГОСТ 9563-60 Основные нормы взаимозаменяемости. Колеса зубчатые. Модули
ГОСТ 12289-76 Передачи зубчатые конические. Основные параметры
ГОСТ 12840-80 Замки предохранительные для однорогих крюков. Типы и размеры
ГОСТ 13754-81 Основные нормы взаимозаменяемости. Передачи зубчатые конические с прямыми зубьями. Исходный контур
ГОСТ 13755-81 Основные нормы взаимозаменяемости. Передачи зубчатые цилиндрические эвольвентные. Исходный контур
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 16202-81 Основные нормы взаимозаменяемости. Передачи зубчатые конические с круговыми зубьями. Исходный контур
ГОСТ 16532-70 Передачи зубчатые цилиндрические эвольвентные внешнего зацепления. Расчет геометрии
ГОСТ 18460-91 Пневмоприводы. Общие технические требования
ГОСТ 19274-73 Передачи зубчатые цилиндрические эвольвентные внутреннего зацепления. Расчет геометрии
ГОСТ 19326-73 Передачи зубчатые конические с круговыми зубьями. Расчет геометрии
ГОСТ 19624-74 Передачи зубчатые конические с прямыми зубьями. Расчет геометрии
ГОСТ 21354-87 Передачи зубчатые цилиндрические эвольвентные внешнего зацепления. Расчет на прочность
ГОСТ 23002-87 Единая контейнерная транспортная система. Спредеры для контейнеров серии 1. Общие технические требования
ГОСТ 24599-87 Грейферы канатные для навалочных грузов. Общие технические условия
ГОСТ 25032-81 Средства грузозахватные. Классификация и общие технические требования
ГОСТ 25835-83 Краны грузоподъемные. Классификация механизмов по режимам работы
ГОСТ 27555-87 (ИСО 4306-5-85) Краны грузоподъемные. Термины и определения
ГОСТ 27913-88 (ИСО 7752/1-83) Краны грузоподъемные. Органы управления. Расположение и характеристики. Общие принципы
ГОСТ 30321-95 Краны грузоподъемные. Требования безопасности к гидравлическому оборудованию
ГОСТ 31592-2012 Редукторы общемашиностроительного применения. Общие технические условия
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ГОСТ 27555, [1] и [2], а также следующие термины с соответствующими определениями:
3.1 рабочий тормоз: Устройство для снижения скорости движения или для остановки и/или удержания механизма крана в неподвижном состоянии при выполнении рабочих операций оператором крана (крановщиком).
3.2 стояночный тормоз: Устройство для удержания механизма крана в неподвижном состоянии в течение неопределенного периода времени.
Примечание - Устройство может быть автоматическим или с ручным приводом.
3.3 аварийный тормоз: Устройство для остановки движения (движений) механизма крана в случае неисправности в системе управления, срабатывания элементов системы безопасности или активации аварийного выключателя.
3.4 контролируемое торможение: Поддержание желаемой скорости механизма крана при помощи двигателя автоматически или вручную оператором крана (крановщиком).
3.5 электрический привод (электропривод): Совокупность устройств, предназначенных для приведения в движение механизмов и управления ими путем преобразования электрической энергии в механическую.
