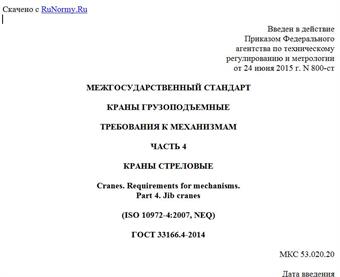

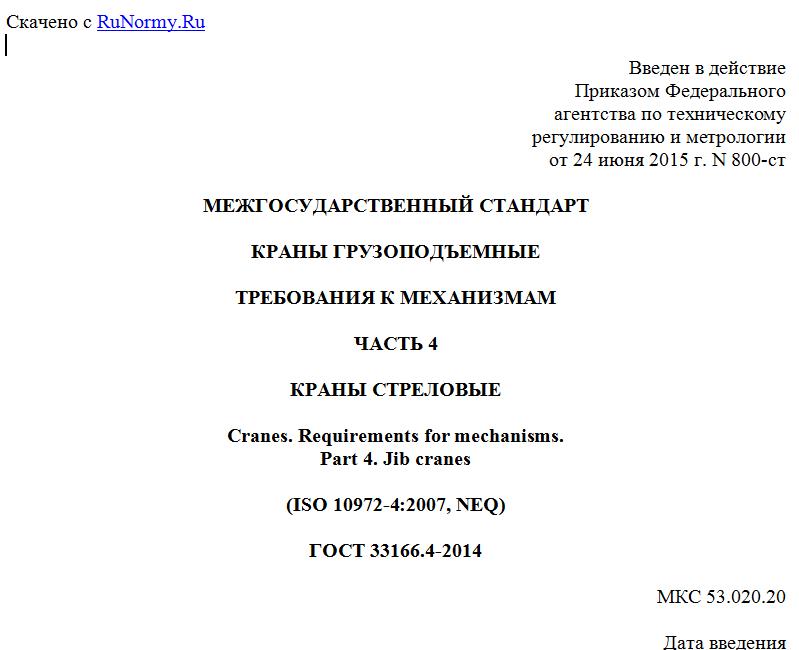

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 24 июня 2015 г. N 800-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
КРАНЫ ГРУЗОПОДЪЕМНЫЕ
ТРЕБОВАНИЯ К МЕХАНИЗМАМ
ЧАСТЬ 4
КРАНЫ СТРЕЛОВЫЕ
Cranes. Requirements for mechanisms.
Part 4. Jib cranes
(ISO 10972-4:2007, NEQ)
ГОСТ 33166.4-2014
МКС 53.020.20
Дата введения
1 января 2016 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН Закрытым акционерным обществом "РАТТЕ" (ЗАО "РАТТЕ")
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 5 декабря 2014 г. N 46)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 24 июня 2015 г. N 800-ст межгосударственный стандарт ГОСТ 33166.4-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2016 г.
5 Настоящий стандарт соответствует международному стандарту ISO 10972-4:2007 Cranes - Requirements for mechanisms - Part 4: Jib crane (Краны. Требования к механизмам. Часть 4. Краны стреловые).
Степень соответствия - неэквивалентная (NEQ)
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
Введение
Настоящий стандарт является четвертой частью серии стандартов "Краны грузоподъемные. Требования к механизмам" и устанавливает специальные требования к механизмам стреловых кранов по классификации ISO 4306-1:2007 Cranes - Vocabulary - Part 1: General (Краны. Словарь. Часть 1. Общие термины) с учетом нормативных положений, содержащихся в ISO 10972-4:2007 Cranes - Requirements for mechanisms - Part 4: Jib cranes (Краны. Требования к механизмам. Часть 4. Краны стреловые). Применение положений данного стандарта на добровольной основе может быть использовано при подтверждении и оценке соответствия грузоподъемных кранов требованиям Технического регламента Таможенного союза "О безопасности машин и оборудования" (ТР ТС 010/2011).
1. Область применения
Настоящий стандарт устанавливает специальные требования к механизмам стреловых кранов для обеспечения безопасности в процессе эксплуатации и дополняет или изменяет требования ГОСТ 33166.1.
Стандарт не распространяется на мобильные (стреловые самоходные), башенные краны, погрузочные краны (краны-манипуляторы), а также краны, установленные на морских платформах и плавсредствах.
Невыполнение требований настоящего стандарта может привести к увеличению риска использования стреловых кранов или к сокращению срока их службы.
Настоящий стандарт применим ко всем новым кранам, изготовленным после истечения одного года после ее утверждения. Стандарт не имеет целью требовать замены или модернизации существующего оборудования. Однако при модернизации оборудования, требования к его свойствам должны быть пересмотрены в соответствии с данным стандартом. Если выполнение требований стандарта при модернизации вызывает существенные изменения конструкции, то возможность и необходимость приведения оборудования в соответствие с требованиями данного стандарта должна определяться изготовителем (проектировщиком), а при его отсутствии - организацией, выполняющей его функции, а последующие изменения должны быть выполнены владельцем (пользователем) в течение одного года.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 1451-77 Краны грузоподъемные. Нагрузка ветровая. Нормы и метод определения
ГОСТ 25835-83 Краны грузоподъемные. Классификация механизмов по режимам работы
ГОСТ 27555-87 (ИСО 4306-1-85) Краны грузоподъемные. Термины и определения
ГОСТ 33166.1-2014 Краны грузоподъемные. Требования к механизмам. Часть 1. Общие положения
ГОСТ 32576.4-2014 Краны грузоподъемные. Средства доступа, ограждения и защиты. Часть 4. Краны стреловые
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ГОСТ 27555, ГОСТ 33166.1, [1] и [2].
4. Общие требования к механизмам стреловых кранов
Общие требования к механизмам установлены ГОСТ 33166.1.
4.1 Требования к механизмам изменения вылета
4.1.1 Изменение вылета может осуществляться подъемом (телескопированием) стрелы при помощи канатного механизма, посредством гидравлического цилиндра, либо при помощи винтового механизма, а также при помощи грузовой тележки, передвигающейся вдоль стрелы. Допускается ручной привод механизма выдвижения концевой секции телескопической стрелы для кранов грузоподъемностью до 16 т включительно, при этом усилие, требующееся для выдвижения секции, не должно превышать 200 Н.
4.1.2 Выбор режима работы механизмов осуществляется в соответствии с ГОСТ 25835.
4.1.3 Механизмы подъема и телескопирования стрелы кранов должны обеспечивать опускание (втягивания) стрелы при работе крана только двигателем, кроме гидравлических кранов, имеющих в кинематической схеме этих механизмов турботрансформатор.
4.1.4 Механизм изменения вылета стрелы (кроме механизма с гидравлическим приводом) должен быть оборудован дополнительным тормозом:
- если разность моментов от веса нагруженной и ненагруженной стрелы превышает +/- 5%; и/или
- если отклонение траектории груза от горизонтали (разность высот в верхнем и нижнем положении) при изменении вылета превышает 2% от полного диапазона изменения вылета стрелы.
Основной и/или дополнительный тормоз должны останавливать механизм в любых условиях в пределах технической характеристики крана.
4.1.5 Тормоза механизма и дополнительное тормозное устройство (при наличии) должны соответствовать требованиям ГОСТ 33166.1.
4.2 Канатные механизмы подъема (изменения вылета) стрелы и телескопирования стрелы
4.2.1 Механизм должен быть рассчитан на работу с номинальным грузом (при любой схеме запасовки канатов и любой конфигурации стрелового оборудования в соответствии с указаниями предприятия-изготовителя), а также на удержание стрелового оборудования в неподвижном состоянии с номинальным и испытательным грузом без участия оператора крана (крановщика).
4.2.2 При максимальном вылете (самом низком положении стрелы для механизма подъема стрелы и максимально выдвинутой стреле (при наличии телескопирования стрелы) на барабане должно оставаться:
- не менее пяти витков с учетом витков под прижимными планками - если конец каната на барабане закреплен при помощи прижимных планок и болтов (шпилек);
- не менее трех витков - если конец каната на барабане закреплен при помощи клинового зажима.
4.2.3 Конец каната на барабане может закрепляться только в соответствии с указаниями изготовителя.
4.2.4 Выбор размеров барабанов и блоков механизма подъема стрелы осуществляется в соответствии с ГОСТ 33166.1 и [3].
4.2.5 Если для телескопирования стрелы используется канатный привод, то:
- выбор размеров барабана и блоков должен осуществляться в соответствии с требованиями ГОСТ 33166.1, за исключением требований угла схода канатов и глубины канавки блока;
- выбор каната осуществляется в соответствии с требованиями ГОСТ 33166.1, [3];
- должен быть обеспечен доступ для осмотра канатов.
4.3 Механизмы подъема и телескопирования стрелы с гидравлическим приводом
4.3.1 Для предотвращения падения или втягивания стрелы при отказе системы гидравлического привода, запорные клапана (или другие устройства, выполняющие их функции) должны быть встроены в гидроцилиндр подъема стрелы.
4.3.2 Если для подъема и/или телескопирования стрелы используются последовательные цилиндры, между ними должна быть гидравлическая связь. Запас
