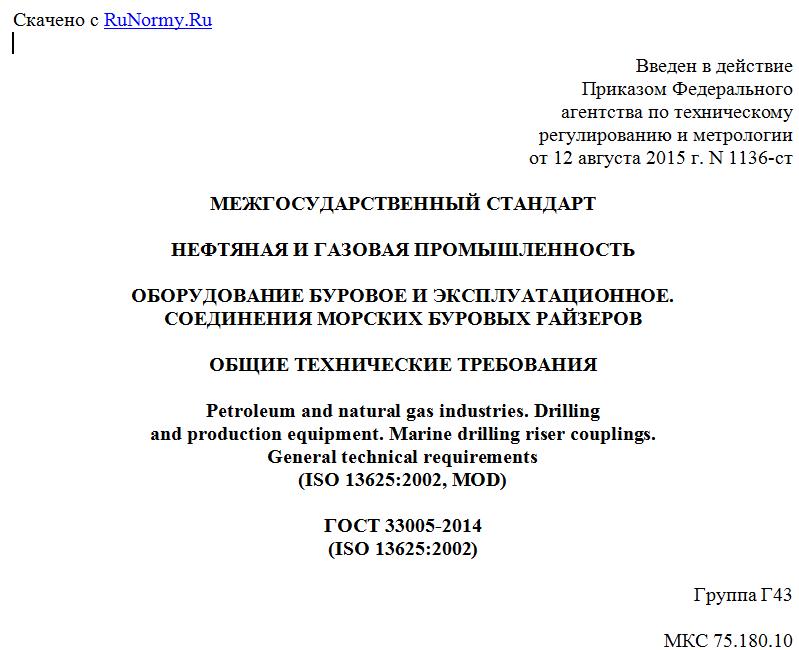

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 12 августа 2015 г. N 1136-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
НЕФТЯНАЯ И ГАЗОВАЯ ПРОМЫШЛЕННОСТЬ
ОБОРУДОВАНИЕ БУРОВОЕ И ЭКСПЛУАТАЦИОННОЕ.
СОЕДИНЕНИЯ МОРСКИХ БУРОВЫХ РАЙЗЕРОВ
ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
Petroleum and natural gas industries. Drilling
and production equipment. Marine drilling riser couplings.
General technical requirements
(ISO 13625:2002, MOD)
ГОСТ 33005-2014
(ISO 13625:2002)
Группа Г43
МКС 75.180.10
Дата введения
1 декабря 2015 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1 ПОДГОТОВЛЕН Обществом с ограниченной ответственностью "ТЕХНОНЕФТЕГАЗ" (ООО "ТЕХНОНЕФТЕГАЗ") на основе аутентичного перевода на русский язык международного стандарта, указанного в пункте 5
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 523 "Нефтяная и газовая промышленность"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 20 октября 2014 г. N 71-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 12 августа 2015 г. N 1136-ст межгосударственный стандарт ГОСТ 33005-2014 (ISO 13625:2002) введен в действие в качестве национального стандарта Российской Федерации с 1 декабря 2015 г.
5 Настоящий стандарт модифицирован по отношению к международному стандарту ISO 13625:2002 Petroleum and natural gas industries - Drilling and production equipment - Marine drilling riser couplings Нефтяная и газовая промышленность. Буровое и эксплуатационное оборудование. Соединения морских буровых райзеров.
Дополнительные положения и требования, а также сноски, включенные в текст настоящего стандарта для учета потребностей национальной экономики указанных выше государств и/или особенностей межгосударственной стандартизации выделены курсивом.
Международный стандарт разработан техническим комитетом по стандартизации ISO/TC 67 "Материалы, оборудование и морские сооружения для нефтяной, нефтехимической и газовой промышленности", подкомитетом SC 4 "Буровое и добывающее оборудование".
Перевод с английского языка (en).
Официальные экземпляры международного стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, имеются в ФГУП "Стандартинформ".
Наименование настоящего стандарта изменено относительно наименования международного стандарта в связи с особенностями построения межгосударственной системы стандартизации.
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном приложении ДА.
Степень соответствия - модифицированная (MOD)
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты" (по состоянию на 1 января текущего года), а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
Введение
Настоящий стандарт основывается на [1].
Пользователям настоящего стандарта следует учитывать, что в конкретных условиях применения могут возникать дополнительные или отличающиеся требования. Настоящий стандарт не ставит целью установить ограничения для продавца при предложении или для потребителя по использованию альтернативного оборудования или инженерных решений для конкретных условий применения. Это имеет особое значение в случае совершенствования продукции или применения инновационных технологий. В случае предложения альтернативного решения продавцу следует указать все отличия от настоящего стандарта и дать их подробное описание.
1 Область применения
Настоящий стандарт устанавливает требования и содержит рекомендации по проектированию, классификации, изготовлению и испытаниям соединений морских буровых райзеров. Номинальные характеристики соединений устанавливаются с целью группирования типов соединений в соответствии с их максимальными напряжениями, которые возникают при конкретных уровнях нагрузки независимо от изготовителя или метода компоновки. Настоящий стандарт в соответствии с [2] устанавливает руководства для проектирования, выбора и эксплуатации системы морского бурового райзера в целом.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 1497-84 (ISO 6892-84) Металлы. Методы испытаний на растяжение
ГОСТ 7512-82 Контроль неразрушающий. Соединения сварные. Радиографический метод
ГОСТ 9012-59 (ISO 410-82, ISO 6506-81) Металлы. Метод измерения твердости по Бринеллю
ГОСТ 9013-59 (ISO 6508-86) Металлы. Метод измерения твердости по Роквеллу
ГОСТ 9454-78 Металлы. Метод испытания на ударный изгиб при пониженных, комнатной и повышенных температурах
ГОСТ 14782-86 Контроль неразрушающий. Соединения сварные. Методы ультразвуковые
ГОСТ 18442-80 Контроль неразрушающий. Капиллярные методы. Общие требования
ГОСТ 20700-75 Болты, шпильки, гайки и шайбы для фланцевых и анкерных соединений, пробки и хомуты с температурой среды от 0 до 650 градусов C. Технические условия
ГОСТ 21105-87 Контроль неразрушающий. Магнитопорошковый метод
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3 Термины, определения и сокращения
3.1 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
Примечание - Полный перечень терминов и определений, относящихся к системам морских буровых райзеров, содержится в [2].
3.1.1 вспомогательная линия (auxiliary line): Наружный трубопровод (не включающий линию дросселирования и линию глушения), установленный параллельно главной колонне райзера, для прохода потока скважинной жидкости.
Пример - Линия жидкости системы контроля, линия управления плавучестью, линия подъема бурового раствора.
3.1.2 главный трубопровод райзера (riser main tube): Основной трубопровод, к которому присоединяют секции райзера.
3.1.3 затворное соединение (breech-block coupling): Соединение одной детали с другой методом вращения.
3.1.4 индикация (indication): Визуальный признак трещин, выемок или других несоответствий, обнаруженных во время магнитопорошковой и капиллярной дефектоскопии.
3.1.4.1 линейная индикация (linear indication): Индикация, в которой длина обнаруженных дефектов в три или более раз превышает ее ширину.
3.1.4.2 существенная индикация (relevant indication): Любая индикация значительного размера более 1,6 мм (1/16 дюйма).
3.1.4.3 индикация сферической формы (rounded indication): Индикация круглой или эллиптической формы с длиной менее чем 3 ширины.
3.1.5 коэффициент усиления напряжения; КУН, Кун (stress amplification factor; SAF, KSAF): Коэффициент, равный отношению максимальных локальных переменных (нормальных - или касательных - ) напряжений в металлическом элементе трубы (включая сварные соединения), к номинальным переменным напряжениям в стенках трубопровода в месте расположения выделенного элемента трубы, на котором определяются величины напряжений.
Примечание - Данный коэффициент применяется для оценки повышения напряжений, вызванного усилителями концентраций напряжения, которые обычно встречаются в компонентах райзера.
3.1.6 линия глушения, штуцерная линия (choke and kill lines, C&K lines): Наружный трубопровод, расположенный с фронтальной части трубы водоотделяющей колонны и используемый для циркуляции жидкости внутри и снаружи ствола скважины с целью управления давлением.
Примечание - Линия глушения и штуцерная линия являются основными элементами под давлением.
