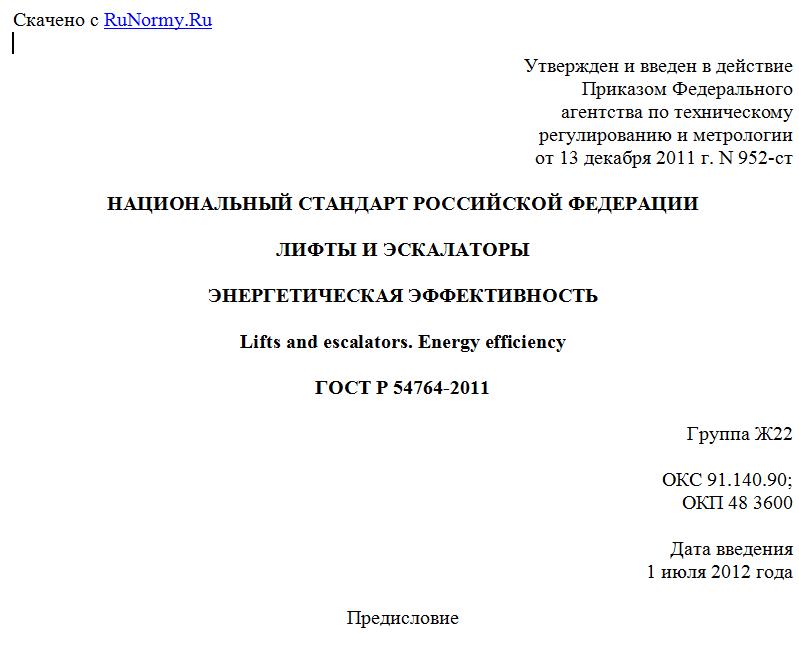

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 13 декабря 2011 г. N 952-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ЛИФТЫ И ЭСКАЛАТОРЫ
ЭНЕРГЕТИЧЕСКАЯ ЭФФЕКТИВНОСТЬ
Lifts and escalators. Energy efficiency
ГОСТ Р 54764-2011
Группа Ж22
ОКС 91.140.90;
ОКП 48 3600
Дата введения
1 июля 2012 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов в Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан Некоммерческим партнерством саморегулируемой организацией "Российское лифтовое объединение".
2. Внесен Техническим комитетом по стандартизации ТК 209 "Лифты, эскалаторы, пассажирские конвейеры и подъемные платформы для инвалидов".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 13 декабря 2011 г. N 952-ст.
4. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежегодно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Введение
Целью разработки настоящего стандарта является установка нормативных требований по определению и оценке энергопотребления лифтов, эскалаторов и пассажирских конвейеров, а также классификации энергетической эффективности лифтов, выпускаемых в обращение на территории Российской Федерации.
Постановление Правительства РФ от 31.12.2009 N 1222 содержит требование о включении в техническую документацию на лифты, предназначенные для перевозки пассажиров, информацию о классе энергетической эффективности лифтов, гармонизации правил определения энергетической эффективности лифта с европейскими стандартами в этой области.
В связи с тем что европейские стандарты в этой области отсутствуют, а в рамках ИСО разработан только проект международного стандарта ИСО 25745 "Энергетические характеристики лифтов, эскалаторов и пассажирских конвейеров. Часть 1. Измерение и оценка энергопотребления", настоящий стандарт разработан с учетом основных нормативных положений проекта международного стандарта ИСО 25745 и руководства германского общества инженеров VDI 4707, часть 1 "Лифты. Энергетическая эффективность".
Руководство VDI 4707 широко применяется в Европе и других странах для определения классов энергетической эффективности лифтов, а также учитывалось при разработке проекта международного стандарта ИСО 25745.
1. Область применения
Настоящий стандарт распространяется на лифты и эскалаторы и устанавливает методы измерения и оценки энергопотребления лифтов, эскалаторов и пассажирских конвейеров, методы определения класса энергетической эффективности лифтов.
Настоящий стандарт распространяется на новые лифты, выпускаемые в обращение на территории Российской Федерации.
Настоящий стандарт может быть использован для оценки энергопотребления вводимых в эксплуатацию лифтов, эскалаторов и пассажирских конвейеров и при оценке энергетической эффективности жилищного фонда, зданий и сооружений, в которых установлены лифты, эскалаторы, пассажирские конвейеры.
Настоящий стандарт может быть использован для оценки повышения энергетической эффективности при модернизации, замене отработавших назначенный срок службы лифтов, эскалаторов, пассажирских конвейеров.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 53780-2010 (ЕН 81-1:1998, ЕН 81-2:1998). Лифты. Общие требования безопасности к устройству и установке
ГОСТ Р 54764-2011. Лифты и эскалаторы. Энергетическая эффективность.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ГОСТ Р 53780, а также следующие термины с соответствующими определениями:
3.1. Базовый цикл движения лифта: цикл движения кабины лифта между крайними нижней и верхней остановками на заданную высоту, используемый для определения энергопотребления лифта в режиме движения.
3.2. Вспомогательное оборудование: оборудование, выполняющее вспомогательные функции - освещение, вентиляцию, обогрев, аварийную сигнализацию, аварийную подачу электропитания.
3.3. Класс энергетической эффективности: характеристика лифта, отражающая его энергетическую эффективность.
3.4. Класс энергопотребления лифта в режиме движения: уровень удельного энергопотребления в режиме движения, устанавливаемый в разделенном на 7 классов диапазоне от минимального (класс A) до максимального (класс G) энергопотребления.
3.5. Класс энергопотребления лифта в режиме ожидания: уровень энергопотребления в режиме ожидания, устанавливаемый в разделенном на 7 классов диапазоне от минимального (класс A) до максимального (класс G) энергопотребления.
3.6. Режим ожидания пуска эскалатора, пассажирского конвейера: режим, в котором эскалатор или пассажирский конвейер включен и находится в готовности к пуску обслуживающим персоналом или автоматически при подходе пассажира.
3.7. Режим движения лифта: состояние, при котором лифт выполняет команды системы управления на движение, остановку, открывание и закрывание дверей кабины.
3.8. Режим движения эскалатора, пассажирского конвейера: режим, в котором эскалатор или пассажирский конвейер движется на номинальной скорости без пассажиров, на ремонтной скорости или на скорости ожидания пассажира.
3.9. Режим ожидания лифта: состояние, при котором кабина лифта с закрытыми дверями находится на этаже, лифт включен и готов к немедленному пуску по команде системы управления.
3.10. Режим ожидания эскалатора, пассажирского конвейера: режим, в котором эскалатор или пассажирский конвейер включены и находятся в готовности к пуску обслуживающим персоналом.
3.11. Удельное энергопотребление лифта: энергопотребление, деленное на номинальную грузоподъемность и путь, проходимый кабиной лифта.
3.12. Удельное энергопотребление эскалатора, пассажирского конвейера: энергопотребление, расходуемое для перемещения одного пассажира на расстояние 1 м по вертикали или горизонтали.
3.13. Энергопотребление: потребление энергии за определенный период времени.
3.14. Энергопотребление в режиме движения: энергопотребление всеми частями лифта, эскалатора, пассажирского конвейера в режиме движения.
3.15. Энергопотребление в режиме ожидания: энергопотребление тех частей лифта, эскалатора, пассажирского конвейера, которые находятся под электрическим напряжением в режиме ожидания и обеспечивают готовность к выполнению команды системы управления.
3.16. Энергопотребление лифта, эскалатора, пассажирского конвейера: потребление энергии непосредственно оборудованием лифта, эскалатора, пассажирского конвейера.
3.17. Энергопотребление лифтовой установки, установки эскалаторной, пассажирского конвейера: суммарное потребление энергии непосредственно указанным оборудованием и потребление энергии на освещение, вентиляцию, охлаждение/отопление помещений здания, в котором размещается указанное оборудование (шахта, машинное помещение, тоннель и т.п.).
3.18. Этикетка энергоэффективности лифта: документ, содержащий основные показатели энергоэффективности лифта, выпускаемого в обращение.
4. Общие положения
4.1. Лифты, производимые на территории Российской Федерации, а также импортируемые в Российскую Федерацию, в прилагаемой к ним технической документации, должны содержать в своей маркировке информацию о классе их энергетической эффективности.
4.2. Определение класса энергетической эффективности лифтов осуществляется производителем, импортером в соответствии с настоящим стандартом, на основе следующих принципов:
- определение значений показателей энергопотребления, используемых при установлении класса энергетической эффективности лифта;
- гармонизация значений показателей энергопотребления, используемых при установлении класса энергетической эффективности лифта, с действующими европейскими нормативными документами по установлению классов энергетической эффективности лифтов;
- применение следующих обозначений для классов энергетической эффективности лифтов - A, B, C, D, E, F, G.
Применение класса A для обозначения лифтов с наибольшей энергетической эффективностью, класса G - для обозначения лифтов с наименьшей энергетической эффективностью;
- обеспечение единого подхода к процедурам определения классов энергетической эффективности, включая проведение измерений по определению показателей энергопотребления и оформлению документов о результатах.
4.3. Значения показателей энергопотребления и классов энергетической эффективности лифтов определяются на основе измерений и расчетов для одиночного лифта.
Влияние системы группового управления лифтами не учитывается.
4.4. В настоящем стандарте не рассматривается энергопотребление, не связанное непосредственно с лифтовым оборудованием, в том числе энергопотребление на:
- освещение шахты лифта;
- освещение машинного помещения;
- отопление/охлаждение шахты лифта;
- отопление/охлаждение машинного помещения;
- вентиляция шахты;
- другие особенности здания, в котором установлены лифты.
4.5. Энергопотребление вспомогательного оборудования эскалаторов, пассажирских конвейеров включает в себя энергопотребление:
