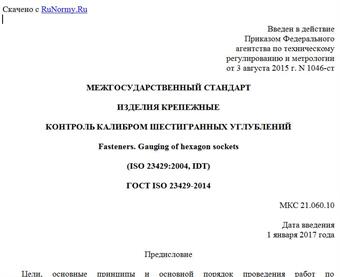

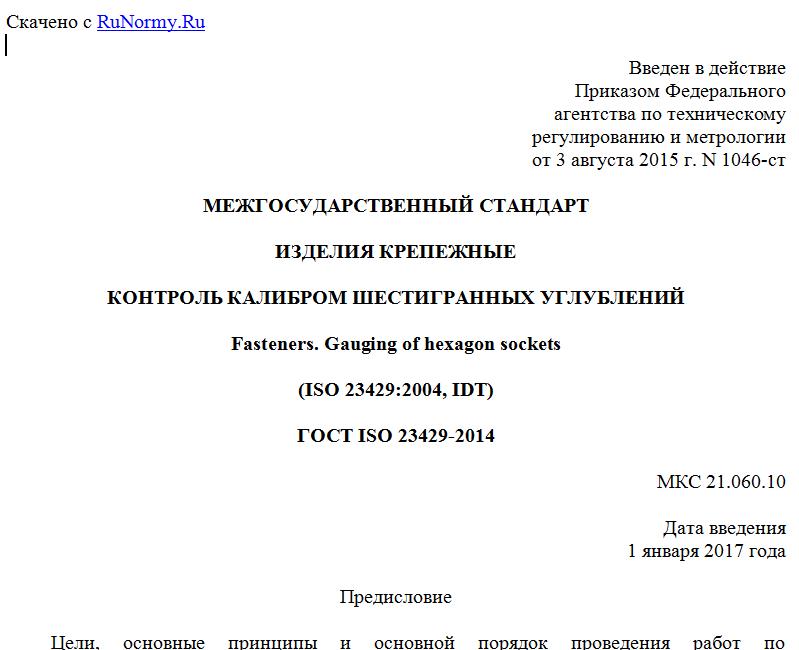

"ГОСТ ISO 23429-2014. Межгосударственный стандарт. Изделия крепежные. Контроль калибром шестигранных углублений"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать
Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 3 августа 2015 г. N 1046-ст

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ИЗДЕЛИЯ КРЕПЕЖНЫЕ

КОНТРОЛЬ КАЛИБРОМ ШЕСТИГРАННЫХ УГЛУБЛЕНИЙ

Fasteners. Gauging of hexagon sockets

(ISO 23429:2004, IDT)

ГОСТ ISO 23429-2014

МКС 21.060.10

Дата введения
1 января 2017 года

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"

Сведения о стандарте

1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ) и Обществом с ограниченной ответственностью "РМ-Центр" (ООО "РМ-Центр") на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 5
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 5 декабря 2014 г. N 46-2014)
За принятие проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Азербайджан AZ Азстандарт
Армения AM Армгосстандарт
Беларусь BY Госстандарт Республики Беларусь
Грузия GE Грузстандарт
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Туркменистан TM Главгосслужба "Туркменстандартлары"
Узбекистан UZ Узстандарт
Украина UA Минэкономразвития Украины

4 Приказом Федерального агентства по техническому регулированию и метрологии от 3 августа 2015 г. N 1046-ст межгосударственный стандарт ГОСТ ISO 23429-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2017 г.
5 Настоящий стандарт идентичен международному стандарту ISO 23429:2004 Gauging of hexagon sockets (Контроль калибром шестигранных углублений).
Международный стандарт разработан подкомитетом ISO/TC 2/SC 11 "Крепежные изделия с метрической внешней резьбой" технического комитета по стандартизации ISO/TC 2 "Крепежные изделия" Международной организации по стандартизации (ISO).
Перевод с английского языка (en).
Официальные экземпляры международного стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, и международных стандартов, на которые даны ссылки, имеются в Федеральном агентстве по техническому регулированию и метрологии.
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном приложении ДА.
Степень соответствия - идентичная (IDT)
6 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты" по состоянию на 1 января текущего года, а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

1. Область применения

Настоящий стандарт устанавливает размеры калибров для шестигранных углублений с допусками, установленными в ISO 4759-1.

2. Нормативные ссылки

Для применения настоящего стандарта необходимы следующие ссылочные документы. Для датированных ссылок применяют только указанное издание ссылочного документа.
ISO 4759-1:2000 Tolerances for fasteners - Part 1: Bolts, screws, studs and nuts - Product grades A, B and C (Изделия крепежные. Допуски. Часть 1. Болты, винты, шпильки и гайки. Классы точности A, B и C)

3. Размеры

Размеры калибров указаны на рисунке 1 и в таблице 2.



а) Основная конструкция





b) Дополнения к конструкции GO калибра или NOT GO калибра
для малых размеров

--------------------------------
<a> GO калибр (проходная часть калибра).
<b> Область для маркировки GO калибра.
<c> NOT GO калибр (непроходная часть калибра).
<d> Область для маркировки NOT GO калибра.
<e> Размер углубления (размер под ключ).
<f> Допускается фаска.

Рисунок 1 - Размеры калибра

Правила конструирования размеров калибра указаны в таблице 1.

Таблица 1

Правила конструирования размеров калибра

В миллиметрах

Тип калибра Размеры
GO калибр для размера s <a> Amax = smin - 0,001
Amin = Amax - 0,003 (s <= 2)
Amin = Amax - 0,005 (s > 2)
GO калибр для размера e <b> Bmax = emin - 0,005
Bmin = Bмакс - 0,005
NOT GO калибр для размера s Xmin = smax + 0,001
Xmax = Xmin + 0,002 (s <= 2)
Xmax = Xmin + 0,005 (s > 2)
<a> Размер под ключ. <b> Диаметр описанной окружности углубления.

Таблица 2

Размеры калибра

В миллиметрах

Номинальный размер углубления s 0,7 0,9 1,3 1,5 2 2,5 3 4 5 6 8
GO калибр: размер под ключ A не более 0,709 0,886 1,274 1,519 2,019 2,519 3,019 4,019 5,019 6,019 8,024
не менее 0,706 0,883 1,271 1,516 2,016 2,514 3,014 4,014 5,014 6,014 8,019
GO калибр: диаметр описанной окружности B не более 0,804 1,006 1,449 1,728 2,298 2,868 3,438 4,578 5,718 6,858 9,144
не менее 0,799 1,001 1,444 1,723 2,293 2,863 3,433 4,573 5,713 6,853 9,139
GO калибр: длина C не менее 1,5 2,4 4,7 5 5 7 7 7 7 8 8
Используемая длина калибра L не менее 1,5 2,4 4,7 5 5 7 7 7 7 12 16
Для просмотра документа целиком скачайте его >>>
