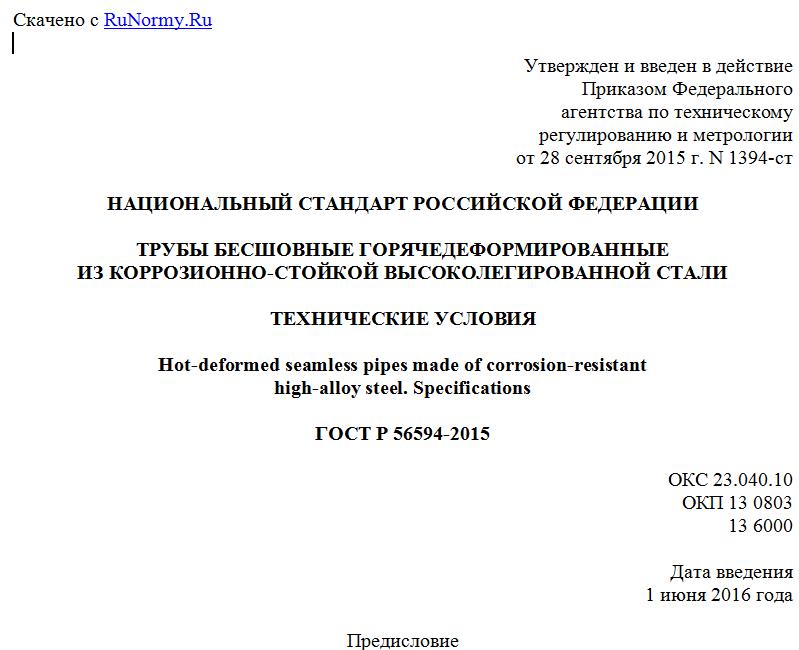

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 28 сентября 2015 г. N 1394-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ТРУБЫ БЕСШОВНЫЕ ГОРЯЧЕДЕФОРМИРОВАННЫЕ
ИЗ КОРРОЗИОННО-СТОЙКОЙ ВЫСОКОЛЕГИРОВАННОЙ СТАЛИ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Hot-deformed seamless pipes made of corrosion-resistant
high-alloy steel. Specifications
ГОСТ Р 56594-2015
ОКС 23.040.10
ОКП 13 0803
13 6000
Дата введения
1 июня 2016 года
Предисловие
1 РАЗРАБОТАН Открытым акционерным обществом "Российский научно-исследовательский институт трубной промышленности" (ОАО "РосНИТИ")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 357 "Стальные и чугунные трубы и баллоны"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 28 сентября 2015 г. N 1394-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Настоящий стандарт разработан с целью совершенствования существующей нормативной документации на трубы бесшовные горячедеформированные из коррозионно-стойкой высоколегированной стали.
Настоящий стандарт разработан на основе межгосударственного стандарта ГОСТ 9940, ряда технических условий, в том числе ТУ 14-1-5410-2001 "Трубы бесшовные горячедеформированные из низкоуглеродистой коррозионно-стойкой стали марок 04Х18Н10, 03Х18Н11, 03Х17АН9, 304LN. Опытная партия", ТУ 14-156-24-92 "Трубы бесшовные горячедеформированные из стали марки 03Х22Н5АМ3-ПТ (ЧС123-ПТ) с высоким качеством поверхности", ТУ 14-156-47-2003 "Трубы горячепрессованные из стали марки 03Х21Н32М3Б-ВИ (ЧС33-ВИ)", ТУ 14-156-95-2012 "Трубы бесшовные горячепрессованные из стали 10Х18Н10Т-ВД", ТУ 14-156-101-2013 "Трубы бесшовные горячедеформированные из стали марки 09Х18Н9", а также с учетом отечественного опыта производства труб.
В настоящий стандарт включены коррозионно-стойкие высоколегированные марки стали, не предусмотренные ГОСТ 9940. Также по сравнению с указанными документами на горячедеформированные трубы из коррозионно-стойкой стали настоящий стандарт дополнен требованиями к способу производства стали и трубной заготовки, макро- и микроструктуре стали труб, длине и отделке концов труб.
1. Область применения
Настоящий стандарт распространяется на трубы бесшовные горячедеформированные общего назначения из коррозионно-стойкой легированной стали с высоким содержанием легирующих элементов.
Примечание - Трубы из стали марок, указанных в настоящем стандарте, обладают стойкостью к межкристаллитной коррозии не во всех агрессивных средах.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 15.309-98 Система разработки и постановки продукции на производство. Испытания и приемка выпускаемой продукции. Основные положения
ГОСТ 166-89 (ИСО 3599-76) Штангенциркули. Технические условия
ГОСТ 1778-70 (ИСО 4967-79) Сталь. Металлографические методы определения неметаллических включений
ГОСТ 2216-84 Калибры-скобы гладкие регулируемые. Технические условия
ГОСТ 2789-73 Шероховатость поверхности. Параметры и характеристики
ГОСТ 3845-75 Трубы металлические. Метод испытания гидравлическим давлением
ГОСТ 5632-2014 Легированные нержавеющие стали и сплавы коррозионно-стойкие, жаростойкие и жаропрочные. Марки
ГОСТ 5639-82 Стали и сплавы. Методы выявления и определения величины зерна
ГОСТ 6032-2003 (ИСО 3621-1:1998, ИСО 3561-2:1998) Стали и сплавы коррозионно-стойкие. Методы испытаний на стойкость к межкристаллитной коррозии
ГОСТ 6507-90 Микрометры. Технические условия
ГОСТ 7502-98 Рулетки измерительные металлические. Технические условия
ГОСТ 7565-81 (ИСО 377-2-89) Чугун, сталь и сплавы. Метод отбора проб для определения химического состава
ГОСТ 8026-92 Линейки поверочные. Технические условия
ГОСТ 8694-75 Трубы. Метод испытания на раздачу
ГОСТ 8695-75 Трубы. Метод испытания на сплющивание
ГОСТ 9012-59 (ИСО 410-82, ИСО 6506-81) Металлы. Метод измерения твердости по Бринеллю
ГОСТ 9847-79 Приборы оптические для измерения параметров шероховатости поверхности. Типы и основные параметры
ГОСТ 9940-81 Трубы бесшовные горячедеформированные из коррозионно-стойкой стали. Технические условия
ГОСТ 10006-80 (ИСО 6892-84) Трубы металлические. Метод испытания на растяжение
ГОСТ 10243-75 Сталь. Методы испытаний и оценки макроструктуры
ГОСТ 10692-2015 Трубы стальные, чугунные и соединительные части к ним. Приемка, маркировка, упаковка. Транспортирование и хранение
ГОСТ 11358-89 Толщиномеры и стенкомеры индикаторные с ценой деления 0,01 и 0,1 мм. Технические условия
ГОСТ 11878-66 Сталь аустенитная. Методы определения содержания ферритной фазы в прутках
ГОСТ 18360-93 Калибры-скобы листовые для диаметров от 3 до 260 мм. Размеры
ГОСТ 18365-93 Калибры-скобы листовые со сменными губками для диаметров свыше 100 до 360 мм. Размеры
ГОСТ 19040-81 Трубы металлические. Метод испытания на растяжение при повышенных температурах
ГОСТ 19300-86 Средства измерений шероховатости поверхности профильным методом. Профилографы-профилометры контактные. Типы и основные параметры
ГОСТ 26877-2008 Металлопродукция. Методы измерений отклонений формы
ГОСТ 28548-90 Трубы стальные. Термины и определения
ГОСТ 30432-96 Трубы металлические. Метод отбора проб, заготовок и образцов для механических и технологических испытаний
ГОСТ 31458-2015 (ИСО 10424:2013) Трубы стальные, чугунные и соединительные детали к ним. Документы о приемочном контроле
ГОСТ Р 55942-2014 (ИСО 6761:1981) Трубы стальные. Отделка концов труб и соединительных деталей под сварку. Общие технические требования
ГОСТ Р ИСО 10893-10-2014 Трубы стальные бесшовные и сварные. Часть 10. Ультразвуковой метод автоматизированного контроля для обнаружения продольных и (или) поперечных дефектов по всей поверхности
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ГОСТ 15.309, ГОСТ 5632, ГОСТ 26877, ГОСТ 28548 и термины по [1] в отношении несовершенств поверхности.
4. Сортамент
4.1. Марки стали
Трубы изготовляют из коррозионно-стойкой высоколегированной стали марок 02Х18Н11, 03Х17АН9, 03Х17Н14М3, 03Х18Н11, 03Х21Н32М3Б, 03Х21Н32М3БУ, 03Х22Н5АМ3, 06Х16Н15М3Б, 06Х18Н10Т, 08Х14МФ, 08Х15Н5Д2ТУ, 09Х18Н9, 09Х18Н10Т, 10Х18Н10Т, 15Х18Н12С4ТЮ, 20Х13, 20Х23Н18, 30Х13, 40Х13.
Примечание - При применении специальных методов выплавки и переплава в обозначении марок стали указывают дополнительно через дефис обозначение этих методов выплавки и (или) переплава в соответствии с ГОСТ 5632.
4.2. Размеры
Трубы изготовляют наружным диаметром от 57 до 325 мм и толщиной стенки от 3,5 до 32,0 мм обычной точности изготовления в соответствии с размерным рядом по ГОСТ 9940.
По согласованию между изготовителем и заказчиком трубы могут быть изготовлены размерами, не предусмотренными настоящим стандартом.
По согласованию между изготовителем и заказчиком трубы могут быть изготовлены высокой точности изготовления по наружному диаметру и (или) толщине стенки по ГОСТ 9940 или с предельными отклонениями наружного диаметра и толщины стенки, не предусмотренными настоящим стандартом.
Примечание - Массу 1 м труб рассчитывают в соответствии с ГОСТ 9940 при плотности стали, приведенной в таблице А.1 (приложение А).
4.3. Длина
По длине трубы изготовляют:
а) немерной длины - в пределах от 1,5 до 12,0 м;
б) мерной длины - в пределах немерной длины;
в) длины, кратной мерной - в пределах немерной длины;
г) ограниченной длины - в пределах немерной длины.
В партии труб немерной длины допускается не более 15% труб длиной от 0,75 до 1,5 м.
По согласованию между изготовителем и заказчиком в партии труб мерной длины допускается не более 10% труб немерной длины.
По согласованию между изготовителем и заказчиком трубы могут быть изготовлены длиной, не предусмотренной настоящим стандартом.
4.4. Исполнение поверхности
Трубы поставляют с поверхностью после горячей деформации.
По требованию заказчика трубы поставляют:
