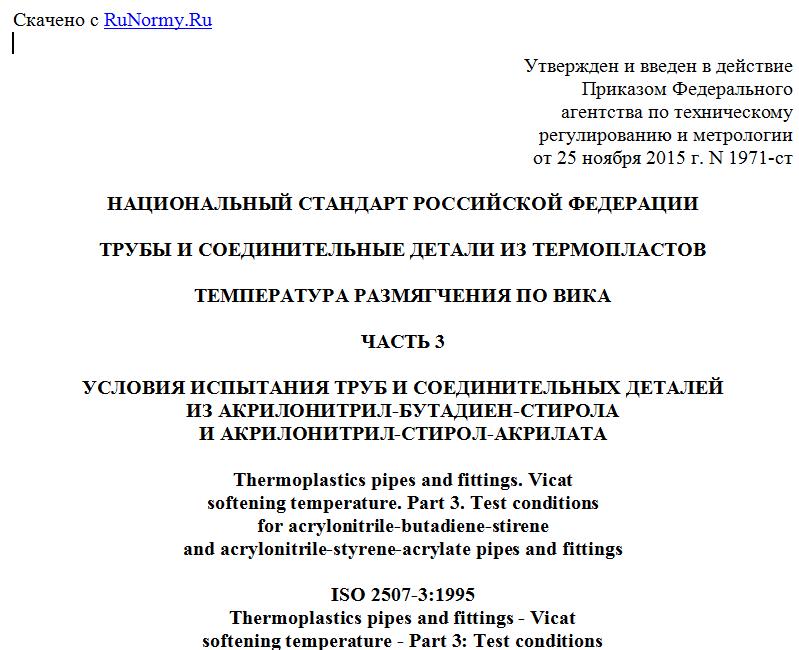

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 25 ноября 2015 г. N 1971-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ТРУБЫ И СОЕДИНИТЕЛЬНЫЕ ДЕТАЛИ ИЗ ТЕРМОПЛАСТОВ
ТЕМПЕРАТУРА РАЗМЯГЧЕНИЯ ПО ВИКА
ЧАСТЬ 3
УСЛОВИЯ ИСПЫТАНИЯ ТРУБ И СОЕДИНИТЕЛЬНЫХ ДЕТАЛЕЙ
ИЗ АКРИЛОНИТРИЛ-БУТАДИЕН-СТИРОЛА
И АКРИЛОНИТРИЛ-СТИРОЛ-АКРИЛАТА
Thermoplastics pipes and fittings. Vicat
softening temperature. Part 3. Test conditions
for acrylonitrile-butadiene-stirene
and acrylonitrile-styrene-acrylate pipes and fittings
ISO 2507-3:1995
Thermoplastics pipes and fittings - Vicat
softening temperature - Part 3: Test conditions
for acrylonitrile/butadiene/styrene (ABS)
and acrylonitrile/styrene/acrylic ester (ASA)
pipes and fittings
(IDT)
ГОСТ Р ИСО 2507-3-2015
ОКС 23.040.20
23.040.45
ОКСТУ 2209
Дата введения
1 сентября 2016 года
Предисловие
1 ПОДГОТОВЛЕН Обществом с ограниченной ответственностью "Управляющая компания "Группа ПОЛИПЛАСТИК" (ООО "УК "Группа ПОЛИПЛАСТИК") на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 241 "Пленки, трубы, фитинги, листы и другие изделия из пластмасс"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 25 ноября 2015 г. N 1971-ст
4 Настоящий стандарт идентичен международному стандарту ИСО 2507-3:1995 "Трубы и соединительные детали из термопластов. Температура размягчения по Вика. Часть 3. Условия испытания труб и соединительных деталей из акрилонитрил-бутадиен-стирола (АБС) и акрилонитрил-стирол-акрилата (АСА)" (ISO 2507-3:1995 "Thermoplastics pipes and fittings - Vicat softening temperature - Part 3: Test conditions for acrylonitrile/butadiene/styrene (ABS) and acrylonitrile/styrene/acrylic ester (ASA) pipes and fittings").
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2012 (подраздел 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочного международного стандарта соответствующий ему национальный стандарт Российской Федерации, сведения о котором приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт устанавливает конкретные условия испытания труб и соединительных деталей из акрилонитрил-бутадиен-стирола (АБС) (ABS) и акрилонитрил-стирол-акрилата (АСА) (ASA) при определении температуры размягчения по Вика (VST).
В настоящем стандарте также приведены для информации основные технические требования.
Примечание - Общий метод испытания по определению температуры размягчения по Вика труб и соединительных деталей из термопластов приведен в ИСО 2507-1.
2 Нормативные ссылки
В настоящем стандарте использована нормативная ссылка на следующий международный стандарт:
ИСО 2507-1:1995 Трубы и соединительные детали из термопластов. Температура размягчения по Вика. Часть 1. Общий метод испытания (ISO 2507-1:1995, Thermoplastics pipes and fittings - Vicat softening temperature - Part 1: General test method)
3 Сущность метода
См. ИСО 2507-1 (раздел 3) применительно к термопластичным материалам, относящимся к настоящему стандарту.
4 Аппаратура
См. ИСО 2507-1 (раздел 4), используя термошкаф (4.7) вместо нагревательной ванны (4.5).
5 Испытуемые образцы
См. ИСО 2507-1, раздел 5.
6 Кондиционирование
6.1 Предварительная сушка испытуемых образцов
Непосредственно перед кондиционированием по 6.2 испытуемые образцы подвергают предварительной сушке следующим образом:
- помещают испытуемые образцы на 2 ч в термошкаф (см. ИСО 2507-1) при температуре (90 +/- 2) °C;
- затем их охлаждают на воздухе при температуре (23 +/- 2) °C и относительной влажности (50 +/- 5)% в течение (15 +/- 1) мин.
6.2 Кондиционирование высушенных испытуемых образцов
Кондиционирование высушенных испытуемых образцов (см. 6.1) проводят в соответствии с ИСО 2507-1, раздел 6.
7 Проведение испытания
См. ИСО 2507-1, раздел 7.
8 Протокол испытания
См. ИСО 2507-1, раздел 8.
Приложение A
(справочное)
ТРУБЫ И СОЕДИНИТЕЛЬНЫЕ ДЕТАЛИ
ИЗ АКРИЛОНИТРИЛ-БУТАДИЕН-СТИРОЛА (АБС).
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
Температура размягчения по Вика (VST) труб и соединительных деталей из акрилонитрил-бутадиен-стирола (АБС), определенная в соответствии с настоящим стандартом, должна быть не менее 90 °C.
Для специальных случаев применения, где необходимы более жесткие требования, минимальное значение, превышающее указанное, приводят в соответствующем стандарте на изделие.
Приложение B
(справочное)
ТРУБЫ И СОЕДИНИТЕЛЬНЫЕ ДЕТАЛИ
ИЗ АКРИЛОНИТРИЛ-СТИРОЛ-АКРИЛАТА (АСА).
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
Температура размягчения по Вика (VST) труб и соединительных деталей из акрилонитрил-стирол-акрилата (АСА), определенная в соответствии с настоящим стандартом, должна быть не менее 90 °C.
Для специальных случаев применения, где необходимы более жесткие требования, минимальное значение, превышающее указанное, приводят в соответствующем стандарте на изделие.
Для просмотра документа целиком скачайте его >>>
