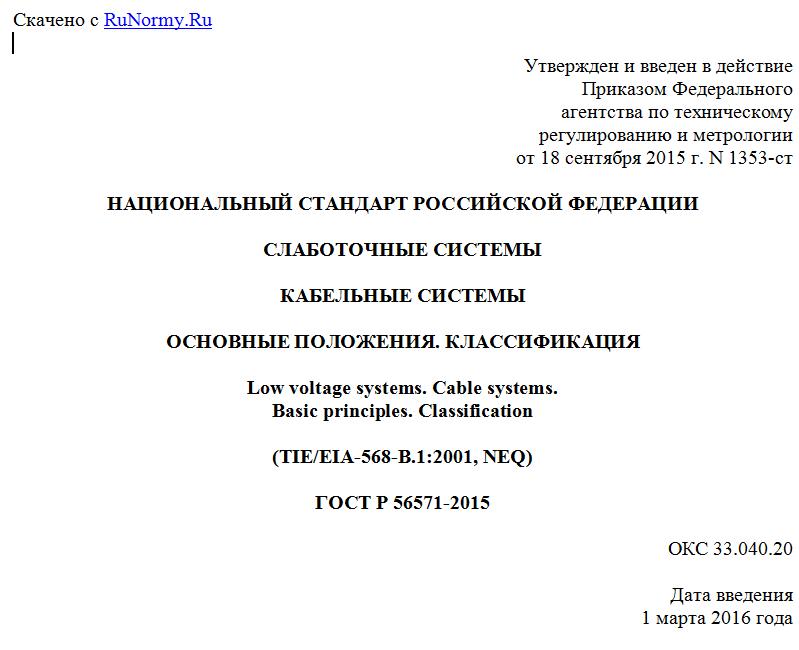

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 18 сентября 2015 г. N 1353-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СЛАБОТОЧНЫЕ СИСТЕМЫ
КАБЕЛЬНЫЕ СИСТЕМЫ
ОСНОВНЫЕ ПОЛОЖЕНИЯ. КЛАССИФИКАЦИЯ
Low voltage systems. Cable systems.
Basic principles. Classification
(TIE/EIA-568-B.1:2001, NEQ)
ГОСТ Р 56571-2015
ОКС 33.040.20
Дата введения
1 марта 2016 года
Предисловие
1 РАЗРАБОТАН Некоммерческим партнерством содействия деятельности в сфере монтажа слаботочных систем "ДелоТелеКом" (СРО НП "ДелоТелеКом")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 096 "Слаботочные системы"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 18 сентября 2015 г. N 1353-ст
4 Настоящий стандарт разработан с учетом основных нормативных положений международного документа TIE/EIA-568-B.1:2001 "Стандарт телекоммуникационных кабельных систем коммерческих зданий. Часть 1. Общие требования" (TIE/EIA-568-B.1:2001 "Commercial Building Telecommunications Cabling Standard. General Requirements", NEQ)
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячно издаваемом информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Современная технологическая среда имеет дело с двумя основными классами электрических сетей: сети, служащие для передачи энергии, то есть сети электропитания с большими токами и высокими напряжениями, и сети, служащие для сбора, передачи и обработки информации, то есть слаботочные сети.
Существует исторически сложившееся разделение сетей последнего типа по функциональному назначению, например:
- компьютерные сети;
- сети управления устройствами, как аналоговые, так и цифровые;
- сети либо линии передачи данных от датчиков, контрольно-измерительных приборов и аппаратуры, как аналоговые, так и цифровые;
- линии связи.
Сети и системы пожарно-охранной сигнализации, системы контроля и управления доступом, структурированные кабельные системы, сети и системы передачи видео- и ТВ-сигнала, радиотрансляционные сети также являются частными случаями применения слаботочных сетей.
Все вышеперечисленные категории объединяет основное назначение - сбор, передача и обработка информации, а также общие электрические характеристики, выражающиеся в особенностях напряжений и токов, и тенденция к увеличению пропускной способности. Уже сложившийся феномен структурированных кабельных сетей, объединивших компьютерные сети и телефонию, ясно обозначает направление дальнейшего движения.
Гибридные решения наподобие существующего "Power line communication" или обратного ему "Power over Ethernet", а также иных, возможных в будущем, картины принципиально не меняют, так как являются, по сути, суперпозицией более или менее устоявшихся областей.
Кроме того, в самом ближайшем будущем следует ожидать рост и интеграцию сетей так называемого "Интернета вещей", которые, развиваясь, будут включать в себя все более и более далеко отстоящие друг от друга объекты и, скорее всего, не будут ограничиваться только беспроводными соединениями.
С учетом того факта, что сфера применения слаботочных сетей постоянно расширяется, а их функциональные возможности и сложность также постоянно возрастают, становится оправданным говорить о них как о слаботочных системах.
Наряду с унаследованным разделением имеется явная тенденция к объединению слаботочных систем как вследствие бурного развития цифровых технологий и увеличивающегося удельного веса собственно компьютерной составляющей в них, так и вследствие тенденций унификации.
Таким образом, для слаботочных систем имеется следующий набор действующих факторов, определяющих основания к разработке настоящей системы стандартов, формирующих требования к слаботочным сетям:
- наличие разрозненных стандартов для разных частных случаев слаботочных систем;
- отсутствие общих стандартов;
- тенденция к объединению и конвергенции систем;
- появление новых частных видов систем, по сути являющихся слаботочными;
- экономические и технологические выгоды от введения общих стандартов.
Целесообразность разработки системы стандартов на национальном уровне обуславливается практическим использованием имеющихся возможностей слаботочных систем.
Экономическая эффективность создания системы стандартов в данной области определяется существующими и перспективными масштабами производства и использования слаботочных систем. Очевидно, что при введении системы стандартов можно снизить расходы предприятий-производителей при изготовлении технической составляющей слаботочных систем.
Целью введения предлагаемой системы стандартов является в конечном итоге обеспечение качества проектирования и исполнения слаботочных систем. Введение регламентирующих документов позволит определить перечень приоритетных технологий, таким образом снизить неоправданно широкую номенклатуру используемых материалов и оборудования, избавиться от применения устаревшего оборудования, обеспечить взаимосвязь и техническое единство систем.
Примечание - Принцип работы и построения слаботочных систем находится вне рамок регулирования настоящим стандартом, устройства рассматриваются в качестве "черных ящиков".
1 Область применения
Настоящий стандарт распространяется на слаботочные системы, предназначенные для сбора, передачи и обработки информации, и устанавливает общие положения и классификацию слаботочных систем.
Настоящий стандарт применяют совместно со следующими стандартами:
ГОСТ 32144 "Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения";
ГОСТ 29322 "Стандартные напряжения";
ГОСТ Р 56602 "Слаботочные системы. Кабельные системы. Термины и определения".
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 32144 Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения
ГОСТ 29322 Стандартные напряжения
ГОСТ Р 56602 Слаботочные системы. Кабельные системы. Термины и определения
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1
слаботочная система; СЛС: Техническая система, выполняющая функции сбора, обработки и передачи информации, функционирование элементов которой в ее границах обеспечивается слабыми электрическими токами. [ГОСТ Р 56602-2015, статья 7]
3.2
устройство (слаботочной системы); устройство СЛС: Элемент или целостная совокупность конечного числа взаимосвязанных элементов, объединенных при выбранном способе деления и рассмотрения СЛС для решения конкретной задачи и поставленной цели и имеющих модель предпочтительного поведения и равновесные устойчивые состояния в условиях безопасной эксплуатации. [ГОСТ Р 56602-2015, статья 24]
3.3 нормальная среда функционирования: Окружающая среда, отвечающая следующим условиям: температура окружающего воздуха - от 13 °C до 28 °C; относительная влажность воздуха - от 15% до 75%, интенсивность теплового облучения - не более 100 Вт/м [1].
3.4 электроснабжение со стандартными параметрами: Электроснабжение потребителей переменного тока с номинальным напряжением однофазной сети 230 В и частотой 50 Гц в соответствии с ГОСТ 29322 при условии соблюдения требований ГОСТ 32144.
3.5 анализ информации: Процесс исследования информации с целью извлечения полезной информации и принятия решений.
3.6 преобразование информации: Видоизменение информации, направленное на выполнение условий того или иного метода обработки.
3.7 формализация информации: Приведение информации, поступающей из разных источников, к одинаковой форме, для повышения ее доступности и для дальнейших действий над ней.
3.8 синтезирование информации: Логическое объединение элементов информации, внешне не обладающих связями, в систему единой направленности.
3.9 топология слаботочной системы: Структура связей устройств, входящих в слаботочную систему.
3.10 СЛС линейной топологии: СЛС, в которой все устройства связаны друг с другом так, что имеется только два оконечных узла с любым числом промежуточных узлов и только одним путем между любыми двумя узлами.
3.11 СЛС топологии "сеть": СЛС, содержащая по меньшей мере два устройства, имеющих два или более пути между ними.
Примечание - СЛС топологии "сеть" является полносвязной, когда все устройства СЛС соединены между собой.
3.12 СЛС топологии "кольцо": СЛС, в которой каждое устройство соединено с двумя и только с двумя другими устройствами.
3.13 СЛС топологии "звезда": СЛС, в которой все устройства присоединены к центральному устройству.
3.14 СЛС топологии "дерево": СЛС, которая содержит более двух оконечных узлов и по крайней мере два промежуточных узла, и при этом между двумя узлами
