"ГОСТ Р 56572-2015. Национальный стандарт Российской Федерации. Слаботочные системы. Кабельные системы. Классификация объектов применения"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

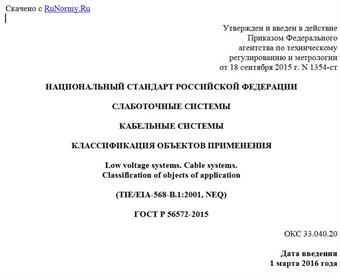

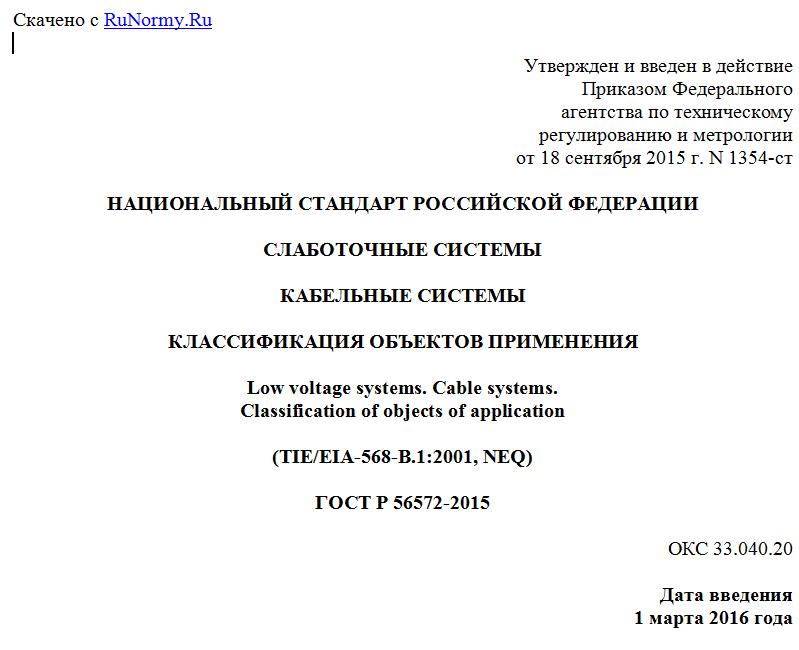

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 18 сентября 2015 г. N 1354-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

СЛАБОТОЧНЫЕ СИСТЕМЫ

КАБЕЛЬНЫЕ СИСТЕМЫ

КЛАССИФИКАЦИЯ ОБЪЕКТОВ ПРИМЕНЕНИЯ

Low voltage systems. Cable systems.
Classification of objects of application

(TIE/EIA-568-B.1:2001, NEQ)

ГОСТ Р 56572-2015

ОКС 33.040.20

Дата введения
1 марта 2016 года

Предисловие

1 РАЗРАБОТАН Некоммерческим партнерством содействия деятельности в сфере монтажа слаботочных систем "ДелоТелеКом" (СРО НП "ДелоТелеКом")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 096 "Слаботочные системы"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 18 сентября 2015 г. N 1354-ст
4 Настоящий стандарт разработан с учетом основных нормативных положений международного документа TIE/EIA-568-B.1:2001 "Стандарт телекоммуникационных кабельных систем коммерческих зданий. Часть 1. Общие требования" (TIE/EIA-568-B.1:2001 "Commercial Building Telecommunications Cabling Standard. General Requirements", NEQ)
5 ВВЕДЕН ВПЕРВЫЕ

Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

Введение

Слаботочные сети объединяет основное назначение - передача информации, а также общие электрические характеристики, выражающиеся в особенностях напряжений и токов, и тенденция к увеличению пропускной способности.
Наряду с унаследованным разделением имеется явная тенденция к объединению слаботочных сетей - как вследствие бурного развития цифровых технологий и увеличивающегося удельного веса собственно компьютерного компонента в сетях, так и вследствие тенденций унификации. Уже сложившийся феномен структурированных кабельных сетей, объединивших компьютерные сети и телефонию, ясно обозначает направление дальнейшего движения.
Кроме того, в самом ближайшем будущем следует ожидать рост и интеграцию сетей так называемого "Интернета вещей", которые, развиваясь, будут включать в себя все более и более далеко отстоящие друг от друга объекты - и, скорее всего, не будут ограничиваться только беспроводными соединениями.
Таким образом, возникают основания к разработке системы стандартов, формирующих требования к слаботочным сетям.
При этом для слаботочных сетей имеется следующий набор действующих факторов, определяющих основания к разработке настоящей системы стандартов, формирующих требования к слаботочным сетям:
- наличие разрозненных стандартов для разных частных случаев слаботочных сетей;
- отсутствие общих стандартов;
- тенденция к объединению и конвергенции сетей;
- появление новых частных видов сетей, по сути являющихся слаботочными;
- экономические и технологические выгоды от введения общих стандартов.
С учетом того факта, что сфера применения слаботочных сетей постоянно расширяется, а их функциональные возможности и сложность также неуклонно возрастают, становится оправданным говорить о них как о слаботочных системах.
Целесообразность разработки системы стандартов на национальном уровне обуславливается практическим использованием имеющихся возможностей слаботочных систем.
Экономическая эффективность создания системы стандартов в данной области определяется существующими и перспективными масштабами производства и использования слаботочных изделий. Очевидно, что при введении системы стандартов можно снизить расходы предприятий-производителей при изготовлении технической составляющей слаботочного изделия.
Непрерывно расширяющаяся область применения слаботочных систем также настоятельно требует введения классификации объектов их применения.

1 Область применения

Настоящий стандарт распространяется на слаботочные системы и подсистемы любых технических систем, являющихся слаботочными, в том числе кабельных систем, систем передачи данных, синхронизации и уплотнения, обеспечивающих автоматизацию процессов сбора, обработки и передачи информации.
Настоящий стандарт устанавливает классификацию объектов применения слаботочных систем.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующий стандарт:
ГОСТ Р 56602-2015 Слаботочные системы. Кабельные системы. Термины и определения

3 Термины и определения

В настоящем стандарте применены термины по ГОСТ Р 56502, а также следующие термины с соответствующими определениями:
3.1 коннектор: специализированное устройство, соответствующее используемому в слаботочной системе типу кабеля, служащее для соединения кабелей между собой или с другими устройствами.
3.2 объект применения слаботочной системы: здания, сооружения, транспортные средства, технические устройства и другие объекты на которых установлена и функционирует слаботочная система.
3.3 сращивание: соединение кусков кабеля между собой для увеличения длины канала.

4 Общие положения

Информация в слаботочной системе может передаваться в аналоговом или цифровом виде и определяется используемой средой передачи и типом кабелей.
Цифровая информация может передаваться по аналоговым сетям путем перевода в аналоговую форму при помощи цифро-аналогового преобразователя и преобразуясь обратно в точке приема с использованием аналогового-цифрового преобразователя.
Аналоговая информация передается по цифровым сетям в инкапсулированном в цифровые пакеты виде.
Таким образом среда передачи цифровая или аналоговая и определяется приемо-передающими устройствами и типом кабельной системы.
Для каждого типа кабелей слаботочной системы существуют свои наборы используемых коннекторов, правила организации соединений, технологии сращивания кабелей. Типы используемых коннекторов зависят от среды функционирования и объекта, на котором установлена слаботочная система.
Объекты применения слаботочных систем могут предъявлять специфические требования к применяемым в слаботочной системе кабелям и устройствам. При размещении компонентов слаботочной системы в агрессивных или специальных средах необходимо строго соблюдать правила безопасности, установленные для данной среды. Все компоненты слаботочных систем, размещаемые в агрессивных или специальных средах, должны быть сертифицированы для использования в такой среде.
Если для используемого вида слаботочной системы существуют нормативные документы, определяющие порядок построения, функционирования или эксплуатации такой слаботочной системы, то необходимо строго соблюдать все положения этих документов.

5 Классификация объектов применения

5.1 Все объекты применения СЛС подразделяются на:
- стационарные - неподвижные объекты, здания и сооружения, снаружи или внутри которых фиксировано устанавливается СЛС;
- подвижные (мобильные);
- перемещаемые - объекты, которые могут быть перемещены, но функционирование установленной на них СЛС не предполагается во время перемещения.
5.1.1 Стационарные объекты применения СЛС подразделяются на:
- стационарные наземные объекты;
- стационарные подземные объекты;
- стационарные подводные объекты;
- стационарные смешанного размещения.
5.1.2 Подвижные объекты применения подразделяются на:
- подвижные (мобильные) надводные;
- подвижные (мобильные) подводные;
- подвижные (мобильные) наземные;
- подвижные (мобильные) воздушные;
- подвижные (мобильные) космические.
5.2 По среде размещения объектов и/или их элементов, устройств и компонентов объекты применения СЛС подразделяются на:
- объекты, элементы которых полностью размещены в нормальной среде;
- объекты, элементы которых полностью или частично размещены в наружной атмосферной среде;
- объекты, элементы которых полностью или частично размещены в водной среде;
- объекты, элементы которых полностью или частично размещены в специальных средах;
- объекты, элементы которых полностью или частично размещены в агрессивных средах;
- объекты, элементы которых полностью или частично размещены в средах различного сочетания.



Для просмотра документа целиком скачайте его >>>
