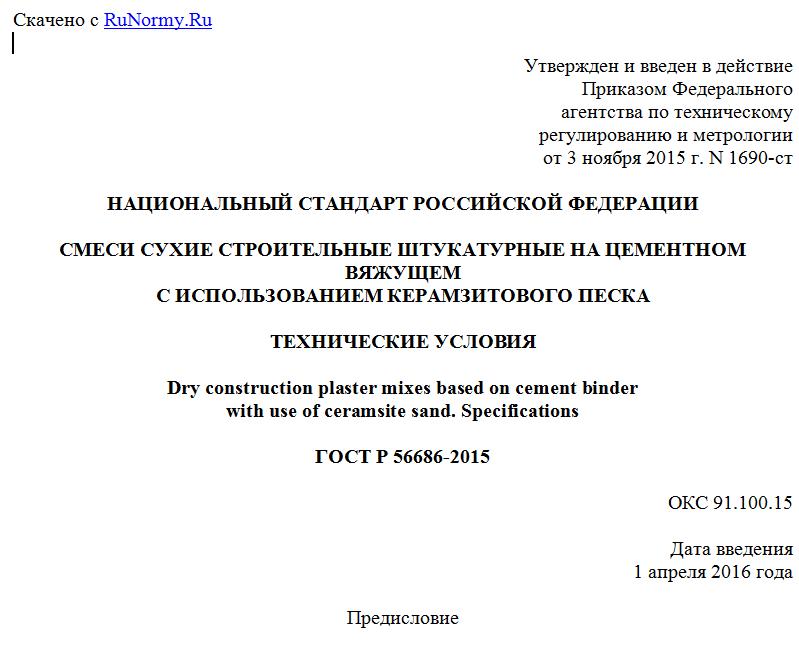

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 3 ноября 2015 г. N 1690-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СМЕСИ СУХИЕ СТРОИТЕЛЬНЫЕ ШТУКАТУРНЫЕ НА ЦЕМЕНТНОМ ВЯЖУЩЕМ
С ИСПОЛЬЗОВАНИЕМ КЕРАМЗИТОВОГО ПЕСКА
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Dry construction plaster mixes based on cement binder
with use of ceramsite sand. Specifications
ГОСТ Р 56686-2015
ОКС 91.100.15
Дата введения
1 апреля 2016 года
Предисловие
1 РАЗРАБОТАН Акционерным обществом "НИИКерамзит" (АО "НИИКерамзит") при участии Некоммерческой организации "Союз производителей керамзита и керамзитобетона" (НО "СПКиК")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 3 ноября 2015 г. N 1690-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
Настоящий стандарт распространяется на сухие строительные штукатурные смеси с использованием керамзитового песка (далее - штукатурные смеси), изготовляемые на цементном вяжущем, содержащие химические добавки в количестве, не превышающем 5,0% массы смеси, и предназначенные для устройства отделочного слоя, наносимого на поверхность конструкций зданий и сооружений в целях ее выравнивания, подготовки для дальнейшей отделки, а также для защиты от атмосферных воздействий при строительстве, реконструкции и ремонте зданий и сооружений при проведении наружных и внутренних работ.
Штукатурные смеси могут применяться для придания строительным конструкциям теплозащитных и декоративных свойств.
Настоящий стандарт устанавливает технические требования к штукатурным смесям, правила приемки, методы испытаний, правила транспортирования и хранения.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 4.233-86 Система показателей качества продукции. Строительство. Растворы строительные. Номенклатура показателей
ГОСТ 965-89 Портландцементы белые. Технические условия
ГОСТ 969-91 Цементы глиноземистые и высокоглиноземистые. Технические условия
ГОСТ 5802-86 Растворы строительные. Методы испытаний
ГОСТ 7076-99 Материалы и изделия строительные. Метод определения теплопроводности и термического сопротивления при стационарном тепловом режиме
ГОСТ 9758-2012 Заполнители пористые неорганические для строительных работ. Методы испытаний
ГОСТ 10060-2012 Бетоны. Методы определения морозостойкости
ГОСТ 10178-85 Портландцемент и шлакопортландцемент. Технические условия
ГОСТ 22266-2013 Цементы сульфатостойкие. Технические условия
ГОСТ 23732-2011 Вода для бетонов и строительных растворов. Технические условия
ГОСТ 24544-81 Бетоны. Методы определения деформаций усадки и ползучести
ГОСТ 25328-82 Цемент для строительных растворов. Технические условия
ГОСТ 25898-2012 Материалы и изделия строительные. Метод определения паропроницаемости и сопротивления паропроницанию
ГОСТ 30108-94 Материалы и изделия строительные. Определение удельной эффективной активности естественных радионуклидов
ГОСТ 30244-94 Материалы строительные. Методы испытаний на горючесть
ГОСТ 31108-2003 Цементы общестроительные. Технические условия
ГОСТ 31189-2015 Смеси сухие строительные. Классификация
ГОСТ 31356-2007 Смеси сухие строительные на цементном вяжущем. Методы испытаний
ГОСТ 31357-2007 Смеси сухие строительные на цементном вяжущем. Общие технические условия
ГОСТ 32496-2013 Заполнители пористые для легких бетонов. Технические условия
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины в соответствии с ГОСТ 31357 и ГОСТ 31189.
4. Технические требования
4.1 Штукатурные смеси должны соответствовать требованиям настоящего стандарта, ГОСТ 31357 и изготовляться по технологической документации, утвержденной предприятием-изготовителем.
4.2 Свойства штукатурных смесей должны характеризоваться показателями качества смесей в сухом состоянии, свежеприготовленных смесей, готовых для применения (далее - растворные смеси), и затвердевших растворов.
4.2.1 Основные показатели качества штукатурной смеси в сухом состоянии:
- влажность;
- наибольшая крупность зерен керамзитового песка;
- содержание зерен наибольшей крупности;
- насыпная плотность (если необходимо).
4.2.2 Основные показатели качества растворных смесей:
- подвижность;
- сохраняемость первоначальной подвижности;
- водоудерживающая способность;
- стойкость к образованию трещин.
4.2.3 Основные показатели качества затвердевшего раствора:
- средняя плотность;
- прочность на сжатие;
- морозостойкость (кроме смесей для внутренних работ);
- морозостойкость контактной зоны (кроме смесей для внутренних работ);
- прочность сцепления с основанием (адгезия);
- теплопроводность;
- водопоглощение при капиллярном подсосе;
- паропроницаемость;
- деформация усадки (расширения).
При необходимости могут быть установлены дополнительные показатели в соответствии с ГОСТ 4.233 и условиями контракта.
4.3 Условное обозначение штукатурных смесей должно состоять из наименования классификационного признака в соответствии с ГОСТ 31189, основных технических показателей смесей (марка по подвижности, класс прочности на сжатие, марка по морозостойкости) и обозначения настоящего стандарта.
Пример условного обозначения штукатурной смеси с использованием керамзитового песка на цементном вяжущем, легкой, марки по подвижности Пк3, класса прочности на сжатие B10, марки по морозостойкости F25:
Смесь сухая штукатурная на керамзитовом песке, легкая Пк3/B10//F25 ГОСТ Р 56686
Допускается включать в условное обозначение штукатурной смеси дополнительные данные для полной идентификации смеси.
4.4 Требования к сухим смесям
4.4.1 Влажность сухих штукатурных смесей не должна превышать 0,2% по массе.
4.4.2 Штукатурные смеси в зависимости от крупности керамзитового песка Д подразделяют на крупнозернистые (0,16 мм <= Д <= 2,5 мм); мелкозернистые (0,16 мм <= Д <= 1,25 мм) и тонкозернистые (0,16 мм <= Д <= 0,63 мм).
Остаток на сите, соответствующем размеру зерен наибольшей крупности керамзитового песка Днаиб, должен быть не более 0,5%.
4.4.3 Изготовитель штукатурной смеси определяет насыпную плотность сухой смеси (если необходимо) и предоставляет данные потребителю по его просьбе.
4.5 Требования к растворным смесям
4.5.1 Растворные смеси допускается наносить ручным и механизированным способами.
Подвижность растворных смесей, готовых для ручного способа нанесения, должна соответствовать марке Пк3 (глубина погружения конуса 8 - 12 см), для механизированного способа нанесения - марке Пк4 (глубина погружения конуса 9 - 14 см).
4.5.2 Сохраняемость первоначальной подвижности растворных смесей определяют временем сохранения первоначальной подвижности, в течение которого смесь вырабатывается.
Сохраняемость первоначальной подвижности растворной смеси должна быть не менее 30 мин.
4.5.3 Водоудерживающая способность растворных смесей, готовых для применения, должна быть не менее 95%.
4.5.4 Растворные смеси должны быть стойкими к образованию трещин в процессе твердения. Образование трещин на поверхности твердеющего состава не допускается.
4.6 Требования к затвердевшим растворам
4.6.1 Нормируемые показатели качества затвердевших растворов должны быть обеспечены в проектном возрасте в условиях естественного твердения при температуре 20 °C - 23 °C и относительной влажности воздуха 50% - 60%.
За проектный возраст принимают 28 сут твердения растворной смеси.
4.6.2 Затвердевшие растворы в зависимости от средней плотности в сухом состоянии подразделяют:
Для просмотра документа целиком скачайте его >>>
