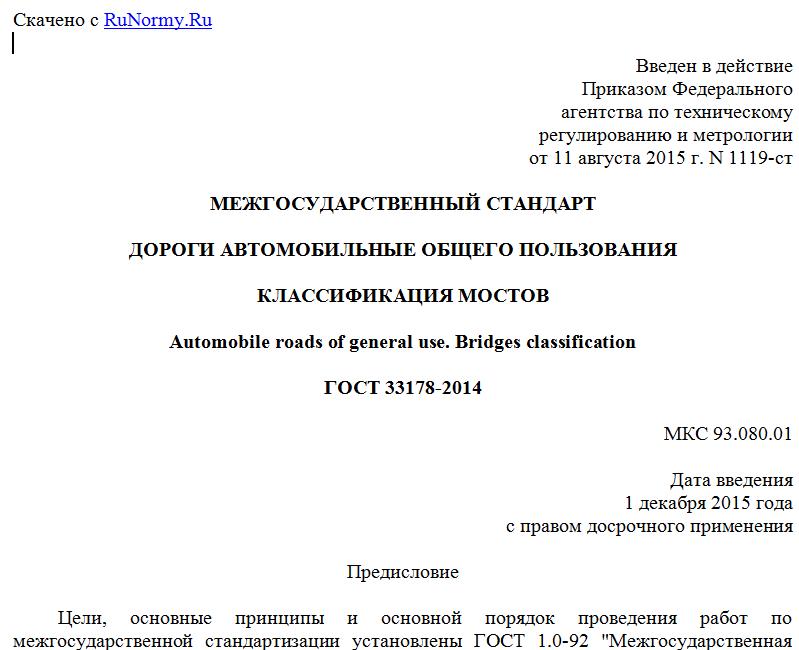

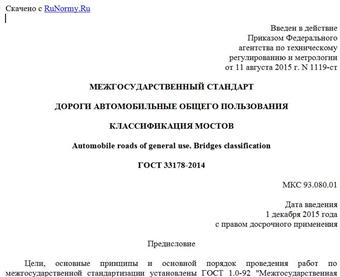

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 11 августа 2015 г. N 1119-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ДОРОГИ АВТОМОБИЛЬНЫЕ ОБЩЕГО ПОЛЬЗОВАНИЯ
КЛАССИФИКАЦИЯ МОСТОВ
Automobile roads of general use. Bridges classification
ГОСТ 33178-2014
МКС 93.080.01
Дата введения
1 декабря 2015 года
с правом досрочного применения
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1 РАЗРАБОТАН ОАО "Научно-исследовательский институт транспортного строительства" (ОАО "ЦНИИС")
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 418 "Дорожное хозяйство"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 5 декабря 2014 г. N 46)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 11 августа 2015 г. N 1119-ст межгосударственный стандарт ГОСТ 33178-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 декабря 2015 г.
5 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты" (по состоянию на 1 января текущего года), а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1. Область применения
Настоящий стандарт распространяется на проектирование, строительство и эксплуатацию мостовых сооружений на автомобильных дорогах общего пользования, в том числе при прохождении их по территории городов и населенных пунктов.
Стандарт устанавливает классификацию постоянных мостовых сооружений, предназначенную для использования в нормативно-методических документах и автоматизированных информационных системах управления строительством и эксплуатацией автомобильных дорог общего пользования.
Стандарт предназначен для обеспечения единства требований к качеству мостовых сооружений при проектировании, строительстве и эксплуатации на основе их классификационных показателей.
Система кодирования предназначена для формирования информационно-поискового образа документации мостового сооружения. В зависимости от типа, структуры и предназначения баз данных мостовых сооружений возможна модификация системы кодирования с сохранением принципов классификации, содержащихся в стандарте.
Настоящий стандарт не распространяется на мостовые сооружения при проектировании дорог промышленных, строительных, лесных и иных производственных предприятий, а также временных автомобильных дорог различного назначения (сооружаемых на срок службы менее 5 лет) и автозимников.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 33384-2015 Автомобильные дороги общего пользования. Проектирование мостовых сооружений. Общие требования.
ГОСТ 33382-2015 Автомобильные дороги общего пользования. Техническая классификация.
ГОСТ 33391-2015 Автомобильные дороги общего пользования. Габариты приближения мостов.
ГОСТ 32846-2014 Дороги автомобильные общего пользования. Элементы обустройств. Классификация.
ГОСТ 32957-2014 Дороги автомобильные общего пользования. Экраны акустические. Технические требования.
ГОСТ 33127-2014 Дороги автомобильные общего пользования. Ограждения дорожные. Классификация.
ГОСТ 31994-2013 Технические средства организации дорожного движения. Ограждения дорожные удерживающие боковые для автомобилей. Общие технические требования
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 мостовое сооружение: Инженерное дорожное сооружение (мост, путепровод, эстакада и др.), устраиваемое при пересечении транспортного пути с естественными или искусственными препятствиями; часто заменяется термином "мост".
3.2 мост: Мостовое сооружение через реки или водные препятствия; обобщенное название мостового сооружения.
3.3 длина моста: Расстояние по оси моста между концами открылков устоев или других видимых конструктивных элементов устоя или пролетного строения, примыкающих к насыпям подходов; измеряется без учета переходных плит.
3.4 мост автодорожный: Мост на автомобильных дорогах, предназначенный для движения по нему транспортных средств.
3.5 мост пешеходный: Мост, предназначенный в основном для движения пешеходов.
3.6 мост специальный (засыпного типа): Мостовое сооружение, полностью находящееся в насыпи, с вертикальными стенками по торцам.
3.7 скотопрогоны (зверопроходы): Мостовое сооружение, служащее для пропуска скота (зверей) под дорогой.
3.8 мост городской: Мост, являющийся частью уличной сети городов.
3.9 мост совмещенный: Мост, предназначенный для совмещенного движения автомобильного и рельсового транспорта (железнодорожного, трамвайного, поездов метрополитена).
3.10 путепровод: Мостовое сооружение для пропуска одной транспортной магистрали над другой в разных уровнях.
3.11 виадук: Мост, перекрывающий суходол или узкую долину.
3.12 эстакада: Многопролетное сооружение с относительно небольшими пролетами, перекрывающее суходол, пойму реки, проходящее по застроенным территориям или заменяющее насыпь на подходах к мостам.
3.13 разводной мост: Мост с перемещающимися пролетными строениями для пропуска судов.
3.14 деревянный мост: Мост, у которого несущие элементы пролетного строения в основном изготовлены из дерева.
3.15 каменный мост: Мост, у которого опоры и пролетные строения выполнены из каменной кладки.
3.16 железобетонный мост: Мост, у которого несущие элементы пролетного строения изготовлены из железобетона.
3.17 стальной мост: Мост, у которого несущие элементы пролетного строения изготовлены из стали.
3.18 сталежелезобетонный мост: Мост из железобетонных и стальных конструкций, объединенных между собой элементами, обеспечивающими их совместную работу под нагрузками.
3.19 алюминиевый мост: Мост, у которого несущие элементы пролетного строения изготовлены из алюминиевых сплавов.
3.20 композитный мост: Мост, у которого несущие элементы пролетного строения изготовлены из композитных материалов.
3.21 балочный мост: Мост, у которого пролетные строения представляют собой изгибаемую балку со сплошной стенкой.
3.22 ферменный мост: Мост, у которого балочные пролетные строения выполнены из ферм.
3.23 арочный мост: Мост, у которого пролетные строения представляют собой арки.
3.24 висячий мост: Мост, балка жесткости которого подвешена при помощи подвесок на кабелях, перекинутых через пилоны.
3.25 вантовый мост: Мост, у которого балка жесткости поддерживается наклонными канатными элементами, закрепленными на пилоне(ах).
3.26 консольный мост: Мост, у которого пролетные строения имеют консоль(ли).
3.27 рамный мост: Мост, в котором пролетные строения и опоры изгибно связаны между собой.
3.28 экстрадозный мост: Вантовый мост с низкими пилонами, в котором основная часть вертикальных воздействий передается от балки жесткости непосредственно на опоры, минуя ванты.
3.29 фундамент мелкого заложения: Фундамент, передающий нагрузку на грунты основания преимущественно через подошву; при глубине до 5 - 6 м имеет соотношение к ширине подошвы более 1,5 - 2; возводят в открытом котловане.
3.30 фундамент мелкого заложения башмачный: Фундамент небольшого размера, сооружаемый отдельно под каждую стойку опоры моста, при большом расстоянии между стойками.
3.31 фундамент мелкого заложения ленточный: Фундамент, возводимый в виде сплошного массива, у которого длина значительно больше ширины; стойки опор расположены на небольшом расстоянии друг от друга.
3.32 фундамент мелкого заложения массивный: Фундамент, возводимый в виде сплошного массива небольшой протяженности в плане.
Для описания классификационных признаков также используются термины из межгосударственных стандартов ГОСТ 31994, ГОСТ 32846, ГОСТ 32957, ГОСТ 33127, ГОСТ 33382, ГОСТ 33384, ГОСТ 33391.
4. Общая классификация мостов
Общая классификация мостов и соответствующая ей система кодирования классификационных признаков предназначена для поиска (в том числе с помощью автоматизированных информационных систем) мостовых сооружений-аналогов с заданными свойствами с целью принятия эффективных технических решений.
Общая классификация мостов производится по признакам, представленным в таблице 4.1. Отсутствие кода указывает на отсутствие классификационного признака.
