"ГОСТ Р 56817-2015. Национальный стандарт Российской Федерации. Стены наружные ненесущие каркасного типа со светопропускающим заполнением проемов. Методы испытаний на огнестойкость и пожарную опасность"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

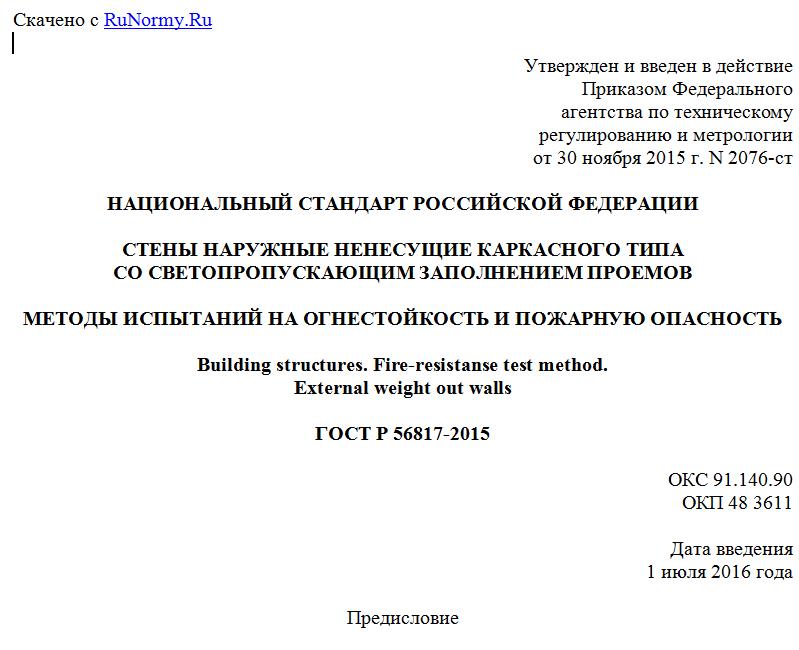

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 30 ноября 2015 г. N 2076-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

СТЕНЫ НАРУЖНЫЕ НЕНЕСУЩИЕ КАРКАСНОГО ТИПА
СО СВЕТОПРОПУСКАЮЩИМ ЗАПОЛНЕНИЕМ ПРОЕМОВ

МЕТОДЫ ИСПЫТАНИЙ НА ОГНЕСТОЙКОСТЬ И ПОЖАРНУЮ ОПАСНОСТЬ

Building structures. Fire-resistanse test method.
External weight out walls

ГОСТ Р 56817-2015

ОКС 91.140.90
ОКП 48 3611

Дата введения
1 июля 2016 года

Предисловие

1 РАЗРАБОТАН институтом "Центральный научно-исследовательский институт строительных конструкций имени В.А. Кучеренко" (ЦНИИСК им. В.А. Кучеренко) - институт АО "НИЦ "Строительство"
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 30 ноября 2015 г. N 2076-ст
4 ВВЕДЕН ВПЕРВЫЕ

Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

1. Область применения

1.1 Настоящий стандарт устанавливает методы испытаний на огнестойкость и пожарную опасность с внешней стороны наружных ненесущих стен каркасного типа с непожаростойким светопропускающим заполнением проемов.
1.2 Настоящий стандарт распространяется на все виды наружных ненесущих стен каркасного типа с непожаростойким светопропускающим заполнением проемов и с любыми системами внешней теплоизоляции, облицовки и отделки:
- стены навесные;
- стены междуэтажного заполнения;
- вертикальные и наклонные (с углом отрицательного наклона не более 30°).
1.3 Настоящий стандарт может быть применен для установления пределов огнестойкости и класса пожарной опасности с внешней стороны комбинированных стен в виде двух плоскостей стенового ограждения (навесного, междуэтажного заполнения и их комбинации).
1.4 Настоящий стандарт применяется совместно с ГОСТ 30247.0-94, ГОСТ 30247.1-94, ГОСТ 31251-2008 и ГОСТ 53308-2009.

2. Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 12.1.004-91 Система стандартов безопасности труда. Пожарная безопасность. Общие требования
ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны
ГОСТ 12.1.019-79 Система стандартов безопасности труда. Электробезопасность. Общие требования и номенклатура видов защиты
ГОСТ 12.1.033-81 Система стандартов безопасности труда. Пожарная безопасность. Термины и определения
ГОСТ 6616-97 Преобразователи термоэлектрические. Общие технические требования
ГОСТ 10923-93 Рубероид. Технические условия
ГОСТ 30244-94 Материалы строительные. Методы испытаний на горючесть
ГОСТ 30247.0-94 Конструкции строительные. Методы испытаний на огнестойкость. Общие требования
ГОСТ 30247.1-94 Конструкции строительные. Методы испытаний на огнестойкость. Несущие и ограждающие конструкции
ГОСТ 30403-2012 Конструкции строительные. Метод испытания на пожарную опасность
ГОСТ 31251-2008 Стены наружные с внешней стороны. Метод испытаний на пожарную опасность
ГОСТ Р 53293-2009 Пожарная опасность веществ и материалов. Материалы, вещества и средства огнезащиты. Идентификация методами термического анализа
ГОСТ Р 53308-2009 Конструкции строительные. Светопрозрачные ограждающие конструкции и заполнения проемов. Метод испытания на огнестойкость
ГОСТ Р 51136-2008 Стекла защитные многослойные
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

3. Термины и определения

В настоящем стандарте приняты термины и определения, приведенные в ГОСТ 12.1.033, ГОСТ Р 51136-2008, ГОСТ 31251-2008, а также следующие термины с соответствующими определениями:
3.1 вертикальный уплотнитель штатный: Элемент(ы) и/или материалы заполнения стыковых сопряжений (соединений) между испытуемым образцом стены и вертикальными ограждающими конструкциями печи (по 3.13) применяемые в случае, если технической документацией на испытуемую стену не предусмотрены специальные требования к этим элементам (материалам). Штатные вертикальные уплотнители должны иметь температуру плавления не менее 1000 °C, не должны препятствовать свободе деформации испытуемого образца стены и обеспечивать целостность и теплоизолирующую способность стыковых сопряжений (соединений) в течение всего времени испытания.
3.2 горизонтальный выпуск образца стены: Участок образца испытуемой стены за пределами вертикальной плоскости вертикального ограждения печи.
3.3 дымоход передвижной: Перемещаемое приспособление, предназначенное для временной защиты наружной поверхности образца испытуемой стены от теплового воздействия пламени из огневой камеры печи.
3.4 заполнение проема стены светопропускающее: Элемент (часть) стены из одиночного стекла или стекол, в том числе в составе стеклопакета, с коэффициентом светопропускания больше нуля при нормальных условиях эксплуатации.
3.5 кронштейн: Несущий элемент крепления наружной ненесущей стены к перекрытию здания (сооружения).
3.6 междуэтажный пояс наружной навесной стены: Часть стены, примыкающая к перекрытию здания и расположенная между смежными по высоте световыми проемами стены.
3.7 моделируемое перекрытие: Элемент монтажного приспособления, имитирующий перекрытие здания, предназначенного для сопряжения на практике с испытуемой стеной, конструктивное исполнение, номенклатура применяемых материалов и высота поперечного сечения которого в плоскости сопряжения с испытуемой стеной соответствует требованиям технической документации.
3.8 моделируемый горизонтальный уплотнитель: Элемент(ы) и/или материалы заполнения стыкового соединения (сопряжения), устанавливаемые между междуэтажным поясом испытуемого образца стены и перекрытием (по 3.7 или 3.16), предусмотренные технической документацией на испытуемую стену и предназначенные для обеспечения целостности, тепло- и звукоизолирующей способности узла сопряжения стены и перекрытия здания (сооружения).
3.9 монтажный каркас установки для испытаний: Приспособление, предназначенное для крепления образца испытуемой стены на испытательной установке в соответствии с проектной документацией, состоящее из железобетонных ригелей (штатных или моделируемых) и штатных стоек, образующих плоскую раму, внутренний контур которой совпадает с внутренним контуром печи.
3.10 надоконная панель наружной ненесущей стены междуэтажного заполнения: Часть стены, непосредственно сопрягаемая с верхней частью светопропускающего заполнения проема стены и с нижней плоскостью вышерасположенного перекрытия.
Примечание - Надоконная панель может сопрягаться с ограждающей частью испытуемой стены.

3.11 непожаростойкое светопропускающее заполнение проема стены: Элемент стены по 3.5 с ненормируемой пожаростойкостью по ГОСТ 51136.
3.12 ограждающий участок стены: Часть стены, выполняющая ограждающие и теплозащитные функции, и являющаяся вставкой между светопропускающими элементами заполнения проема стены.
3.13 печь: Часть установки для огневых испытаний образцов стен, предназначенная для создания и поддержания температурного режима испытания.
3.14 подоконная панель наружной ненесущей стены междуэтажного заполнения: Часть стены, непосредственно сопрягаемая с нижней частью конструкции светопропускающего заполнения проема стены и с верхней плоскостью нижерасположенного перекрытия.
Примечание - Подоконная панель может сопрягаться с ограждающей частью испытуемой стены.

3.15 потеря целостности непожаростойкого светопропускающего заполнения проема стены: Время сквозного разрушения светопропускающего заполнения проема стены любого размера.
3.16 ригель каркаса ненесущей стены: Горизонтальный элемент каркаса ненесущей стены, соединяющий вертикальные стойки каркаса стены, выполняющий функции сохранения его формы, крепления элементов заполнения каркаса стены и передачи нагрузок на вертикальные стойки каркаса стены.
3.17 ригель штатный монтажного каркаса установки для испытаний: Горизонтальный несущий элемент монтажного каркаса (по 3.9), предназначенный для крепления испытуемого образца и выполняющий функцию перекрытия здания.
3.18 свес междуэтажного пояса навесной ненесущей стены: Расстояние между нижней плоскостью перекрытия и нижней отметкой междуэтажного пояса стены.
3.19 стеклопакет: Изделие полной заводской готовности, состоящее из непожаростойких стекол и элементов их сопряжения между собой.
3.20 стена наружная ненесущая: Наружная ограждающая конструкция здания, воспринимающая нагрузку от собственного веса и ветровую нагрузку, и передающая эти нагрузки на несущие конструкции здания или непосредственно или через промежуточные вспомогательные несущие элементы (например, фахверк).
3.21 стена наружная ненесущая междуэтажного заполнения: Стена, отвечающая 3.20, полностью или частично опирающаяся на перекрытие здания.
3.22 стена наружная ненесущая навесная: Стена, отвечающая 3.20, закрепляемая на несущих элементах здания (как правило, на перекрытиях) с использованием локальных узлов крепления (кронштейнов) и расположенная на относе от торца перекрытия здания.
3.23 стена наружная ненесущая навесная модульного типа: Стена, отвечающая 3.20 и 3.22, выполненная из отдельных модулей (блоков) полной заводской готовности.
3.24 стена наружная ненесущая навесная стоечно-ригельного типа: Стена, отвечающая 3.20 и 3.22, поэлементной сборки, выполняемой непосредственно на строительной площадке.
3.25 стена наружная комбинированная: Стена, выполненная в виде двух плоскостей стенового ограждения с применением в качестве наружного ограждения навесных стен модульного типа по 3.23 или стоечно-ригельного типа по 3.24 и внутреннего ограждения в виде стен междуэтажного заполнения по 3.21.
3.26 стойка каркаса ненесущей стены: Основной вертикальный элемент каркаса стены, соединяющий ригели каркаса стены, выполняющий функции сохранения его формы, крепления элементов заполнения каркаса стены и передачи нагрузок на несущие элементы здания.
3.27 стойка штатная монтажного каркаса установки для испытаний: Вертикальный элемент монтажного каркаса (по 3.9), выполняющий функцию вертикального ограждения внутреннего объема печи при сопряжении с испытуемым образцом стены.
Для просмотра документа целиком скачайте его >>>
