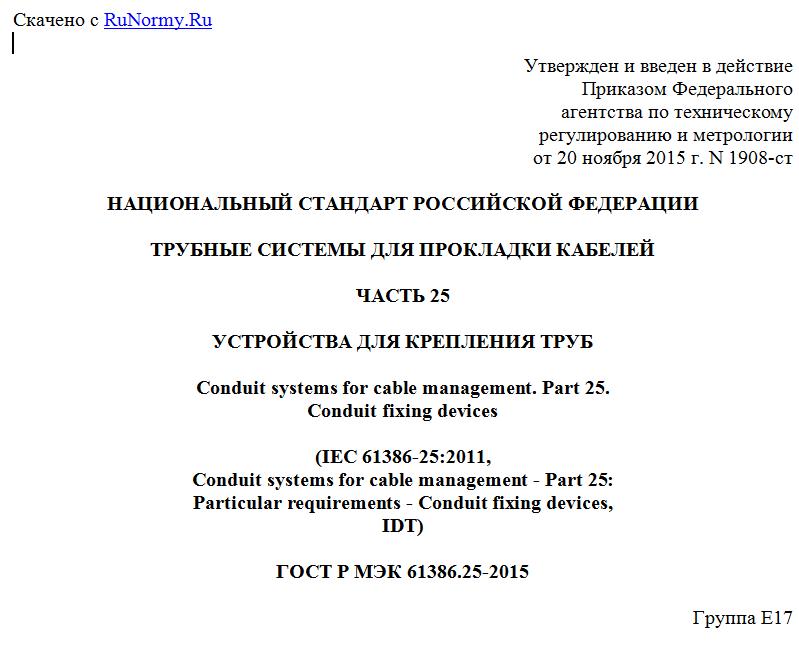

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 20 ноября 2015 г. N 1908-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ТРУБНЫЕ СИСТЕМЫ ДЛЯ ПРОКЛАДКИ КАБЕЛЕЙ
ЧАСТЬ 25
УСТРОЙСТВА ДЛЯ КРЕПЛЕНИЯ ТРУБ
Conduit systems for cable management. Part 25.
Conduit fixing devices
(IEC 61386-25:2011,
Conduit systems for cable management - Part 25:
Particular requirements - Conduit fixing devices,
IDT)
ГОСТ Р МЭК 61386.25-2015
Группа Е17
ОКС 29.120.10
ОКСТУ 3402
Дата введения
1 января 2017 года
Предисловие
1 ПОДГОТОВЛЕН Негосударственным образовательным учреждением высшего профессионального образования "Московский институт энергобезопасности и энергосбережения" (НОУ ВПО "МИЭЭ") на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 337 "Электрические установки зданий"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 20 ноября 2015 г. N 1908-ст
4 Настоящий стандарт идентичен международному стандарту МЭК 61386-25:2011 "Трубные системы для прокладки кабелей. Часть 25. Частные требования. Устройства для крепления труб" (IEC 61386-25:2011 "Conduit systems for cable management - Part 25: Particular requirements - Conduit fixing devices", IDT).
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5 (пункт 3.5).
Международный стандарт разработан техническим подкомитетом по стандартизации SC 23A "Кабелепроводы" Международной электротехнической комиссии (IEC).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные и межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Требования настоящего стандарта дополняют или изменяют соответствующие пункты МЭК 61386-1 "Трубные системы для прокладки кабелей. Часть 1. Общие требования".
Отсутствие ссылки на раздел или пункт МЭК 61386-1 означает, что для трубных систем, прокладываемых в земле, применяются общие требования, содержащиеся в МЭК 61386-1.
Подпункты, таблицы и рисунки, являющиеся дополнением МЭК 61386-1, нумеруются, начиная с 101.
1. Область применения
Применяют МЭК 61386-1 раздел 1 со следующими заменами и дополнениями:
Заменить в первом параграфе слова "трубная арматура" на "трубная арматура и устройства для крепления труб".
Дополнить в конце раздела:
Настоящий стандарт определяет требования и испытания для устройств крепления труб, используемых для поддержания и/или фиксации труб для прокладки кабелей.
2. Нормативные ссылки
Для применения настоящего стандарта необходимы следующие ссылочные документы. Для недатированных ссылок применяют последнее издание ссылочного документа (включая все его изменения).
Применяют МЭК 61386-1, раздел 2, со следующим дополнением:
ИСО 4287, Geometrical product specifications (GPS) - Surface texture: Profile method - Terms, definitions and surface texture parameters (Геометрические характеристики изделий (GPS). Структура поверхности. Профильный метод. Термины, определения и параметры структуры)
3. Термины и определения
В настоящем стандарте применены термины и определения по МЭК 61386-1, раздел 3, а также следующие термины с соответствующими определениями:
3.101 устройство для крепления труб (conduit fixing device): Устройство для удержания трубы (труб), установленное с промежутками вдоль трубы. Конструкция устройства для крепления труб должна обеспечивать надежное крепление к монтажной поверхности.
3.102 металлическое устройство для крепления труб (metallic conduit fixing device): Устройство крепления труб, состоящее только из металла.
3.103 неметаллическое устройство для крепления труб (non-metallic conduit fixing device): Устройство крепления труб, состоящее только из неметаллического материала.
3.104 композитное устройство для крепления труб (composite conduit fixing device): Устройство крепления труб, включающее металлические и неметаллические материалы.
3.105 удержание (retention): Ограничение поперечного и/или осевого перемещения трубы.
4. Общие требования
Применяют МЭК 61386-1, раздел 4, со следующими изменениями:
Подразделы 4.1 - 4.3 изложить в редакции:
4.1 Устройства для крепления труб должны быть сконструированы и изготовлены так, чтобы обеспечить их надежную работу при нормальной эксплуатации.
4.2 Устройства для крепления труб должны выдерживать усилия, которые могут возникнуть в процессе транспортировки, хранения, рекомендованного метода монтажа и эксплуатации.
4.3 Соответствие проверяется путем выполнения указанных испытаний.
5. Общие требования к испытаниям
Применяют МЭК 61386-1, раздел 4, со следующими изменениями:
Подразделы 5.1, 5.4, 5.5 изложить в редакции:
5.1 Испытания в соответствии с данным стандартом являются типовыми. Устройства для крепления труб с одинаковой классификацией, отличающиеся только цветом, считаются одним и тем же типом изделия, поэтому испытываются образцы только одного цвета.
Устройства для крепления труб испытываются как часть трубопроводной системы.
В случае применения устройств для крепления труб, регулируемых в соответствии с размером труб, устройство для крепления труб должно быть испытано для наименьшего и наибольшего размеров.
5.4 Образцы неметаллических и композитных устройств для крепления труб должны быть выдержаны не менее 240 ч при температуре (23 +/- 2) °C и относительной влажности от 40% до 60%. Все испытания выполняются сразу после этого.
5.5 Если не указано иное, образцы для каждого испытания должны быть чистыми и новыми. Должно быть обращено внимание на инструкцию изготовителя, особенно, если для выполнения соединения требуется приложить усилие.
Подразделы 5.6 и 5.9 МЭК 61386-1 не применяют.
6. Классификация
Применяют МЭК 61386-1, раздел 6, со следующими изменениями и дополнениями:
Пункты 6.1.1, 6.1.3, 6.1.4 и 6.1.5 МЭК 61386-1 не применяют.
Раздел 6 дополнить пунктами 6.1.101 и 6.1.102:
6.1.101 Степень сопротивления поперечной нагрузке
1 Легкая
2 Средняя
3 Тяжелая
6.1.102 Степень сопротивления осевой нагрузке
1 Не регламентирована
2 Регламентирована изготовителем
Пункт 6.2.2 изложить в редакции:
6.2.2 Верхний предел диапазона температур
Таблица 2
Верхний предел диапазона температур
Классификационный код Эксплуатация и монтаж. Температура, °C, не более
0 40
1 60
2 90
3 105
4 120
