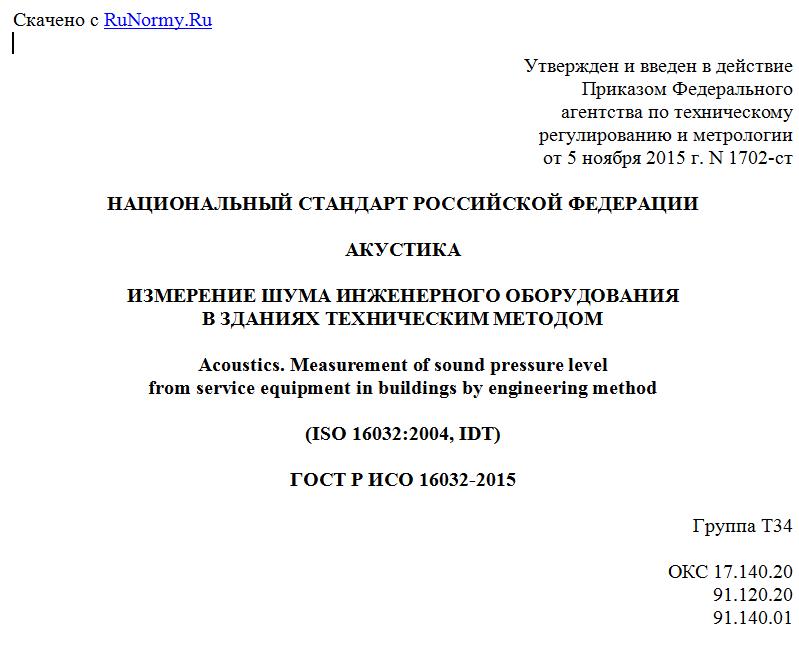

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 5 ноября 2015 г. N 1702-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
АКУСТИКА
ИЗМЕРЕНИЕ ШУМА ИНЖЕНЕРНОГО ОБОРУДОВАНИЯ
В ЗДАНИЯХ ТЕХНИЧЕСКИМ МЕТОДОМ
Acoustics. Measurement of sound pressure level
from service equipment in buildings by engineering method
(ISO 16032:2004, IDT)
ГОСТ Р ИСО 16032-2015
Группа Т34
ОКС 17.140.20
91.120.20
91.140.01
Дата введения
1 декабря 2016 года
Предисловие
1 ПОДГОТОВЛЕН Открытым акционерным обществом "Научно-исследовательский центр контроля и диагностики технических систем" (АО "НИЦ КД") на основе собственного аутентичного перевода стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 358 "Акустика"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 5 ноября 2015 г. N 1702-ст
4 Настоящий стандарт идентичен международному стандарту ИСО 16032:2004 "Акустика. Измерение шума инженерного оборудования в зданиях. Технический метод" (ISO 16032:2004 "Acoustics - Measurement of sound pressure level from service equipment in buildings - Engineering method").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
Настоящий стандарт устанавливает методы измерения уровня звукового давления инженерного оборудования в зданиях и строительных сооружениях. Стандарт распространяется на санитарно-техническое оборудование, оборудование для вентиляции, отопления и охлаждения, лифты, мусоропроводы, котлы, вентиляторы, насосы и другое вспомогательное оборудование, а также приводы дверей автомобильных парковок. Стандарт может быть применен к другим видам оборудования, временно или постоянно установленного в зданиях.
Методы настоящего стандарта применимы к помещениям объемом не более 300 м3, например, к помещениям жилых зданий, гостиниц, школ, офисов и больниц. Стандарт не распространяется на большие аудитории и концертные залы, объем которых превышает 300 м3, однако режимы работы и рабочие циклы инженерного оборудования по приложению B настоящего стандарта применимы к таким помещениям.
Шум инженерного оборудования характеризуют максимальным уровнем корректированного по частотным характеристикам A или C звукового давления (далее - уровень звука A и уровень звука C, соответственно), измеренного в течение рабочего цикла оборудования при его испытаниях, или определяют эквивалентный уровень звукового давления при заданном времени интегрирования. Уровни звука A (C) инженерного оборудования рассчитывают на основе значений в октавных полосах частот.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ЕН 60942 Электроакустика. Калибраторы звука [EN 60942, Electroacoustics - Sound calibrators (IEC 60942:2003)]
ЕН 61260 Электроакустика. Фильтры полосовые шириной, равной октаве или части октавы [EN 61260, Electroacoustics - Octave-band and fractional-octave-band filters (IEC 61260:1995)]
ЕН 61672-1 Электроакустика. Шумомеры. Часть 1. Технические требования [EN 61672-1, Electroacoustics - Sound level meters - Part 1: Specifications (IEC 61672-1:2002)]
ЕН 61672-2 Электроакустика. Шумомеры. Часть 2. Испытания в целях утверждения типа [EN 61672-2, Electroacoustics - Sound level meters - Part 2: Pattern evaluation tests (IEC 61672-2:2003)]
ЕН ИСО 3382 Акустика. Измерение времени реверберации помещений на основе других акустических параметров [EN ISO 3382, Acoustics - Measurement of the reverberation time of rooms with reference to other acoustical parameters (ISO 3382:1997)]
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 уровень звукового давления (sound pressure level) L: Десятикратный логарифм по основанию 10 отношения квадрата звукового давления p2(t) к квадрату опорного звукового давления (pо = 20 мкПа), измеренного при заданной временной и частотной характеристиках шумомера по ЕН 61672-1, выраженный в децибелах (дБ).
3.2 средний уровень звукового давления (average sound pressure level) : Величина, рассчитываемая по формуле:
(1)
где Li - подлежащий усреднению уровень звукового давления в i-й точке расположения микрофона, дБ.
3.3 уровень звука A, рассчитанный по значениям в октавных полосах частот в диапазоне от 63 до 8000 Гц (A-weighted sound pressure level calculated from octave-band values in the frequency range 63 Hz to 8000 Hz) LA, дБ: Величина, рассчитываемая по формуле:
(2)
где Li - уровень звукового давления в i-й октавной полосе, и Ai - значения частотной характеристики A для i-й октавной полосы (см. приложение A). Значение Li зависит от вида измерений и может быть значением любой из указанных в 3.6 величин.
3.4 уровень звука C, рассчитанный по значениям в октавных полосах частот в диапазоне от 31,5 до 8000 Гц (C-weighted sound pressure level calculated from octave-band values in the frequency range 31,5 Hz to 8000 Hz) LC, дБ: Величина, рассчитываемая по формуле:
(3)
где Li - уровень звукового давления в i-й октавной полосе, и Ci - значения частотной характеристики C для i-й октавной полосы (см. приложение A). Значение Li зависит от вида измерений и может быть значением любой из указанных в 3.6 величин.
3.5 уровень звукового воздействия (sound exposure level) LE: Величина, определяемая формулой:
(4)
где p(t) - мгновенное звуковое давление, Па;
t2 - t1 - заданный интервал времени, охватывающий основные, подлежащие измерению звуковые события, с;
pо - опорное звуковое давление (20 мкПа);
tо - опорный временной интервал (tо = 1 с).
3.6 уровень звукового давления инженерного оборудования в октавных полосах в диапазоне частот от 31,5 до 8000 Гц (service equipment sound pressure level in octave-bands in the frequency range 31,5 Hz to 8000 Hz): В следующих подпунктах 3.6.1 - 3.6.9 определены выражаемые в децибелах октавные значения величин, которые могут быть измерены в соответствии с настоящим стандартом. См. также раздел 5, таблица 1.
3.6.1 LSmax - максимальный уровень звукового давления в октавных полосах, определяемый на временной характеристике "S".
3.6.2 LSmax,nT - максимальный уровень звукового давления в октавных полосах определяемый на временной характеристике "S" и приведенный к стандартному времени реверберации 0,5 с [3.8, формула (5)].
3.6.3 LSmax,n - максимальный уровень звукового давления в октавных полосах, определяемый на временной характеристике "S" и нормированный на эквивалентную площадь звукопоглощения 10 м2 [3.8, формула (6)].
3.6.4 LFmax - максимальный уровень звукового давления в октавных полосах, определяемый на временной характеристике "F".
3.6.5 LFmax,nT - максимальный уровень звукового давления в октавных полосах, определяемый на временной характеристике "F" и приведенный к стандартному времени реверберации 0,5 с [3.8, формула (5)].
3.6.6 LFmax,n - максимальный уровень звукового давления в октавных полосах, определяемый на временной характеристике "F" и нормированный на эквивалентную площадь звукопоглощения 10 м2 [3.8, формула (6)].
3.6.7 Leq - эквивалентный уровень звукового давления в октавных полосах.
3.6.8 Leq,nT - эквивалентный уровень звукового давления в октавных полосах, приведенный к стандартному времени реверберации 0,5 с [3,8, формула (5)].
3.6.9 Leq,n - эквивалентный уровень звукового давления в октавных полосах, нормированный на эквивалентную площадь звукопоглощения 10 м2 [3.8, формула (6)].
3.7 время реверберации (reverberation time) T, с: Время, которое требуется для спада уровня звукового давления в помещении на 60 дБ после выключения источника звука.
3.8 стандартизированный/приведенный уровень звукового давления (standardized/normalized sound pressure level): Измеренные уровни звукового давления в октавных полосах могут быть стандартизированы ко времени реверберации 0,5 с или приведены к эквивалентной площади звукопоглощения 10 м2. Для расчета данных величин применяют формулы (5) и (6), соответственно:
(5)
где L - одна из величин LSmax, LFmax, Leq;
T - измеренное время реверберации, с;
T0 = 0,5 с.
(6)
где L - одна из величин LSmax, LFmax, Leq;
