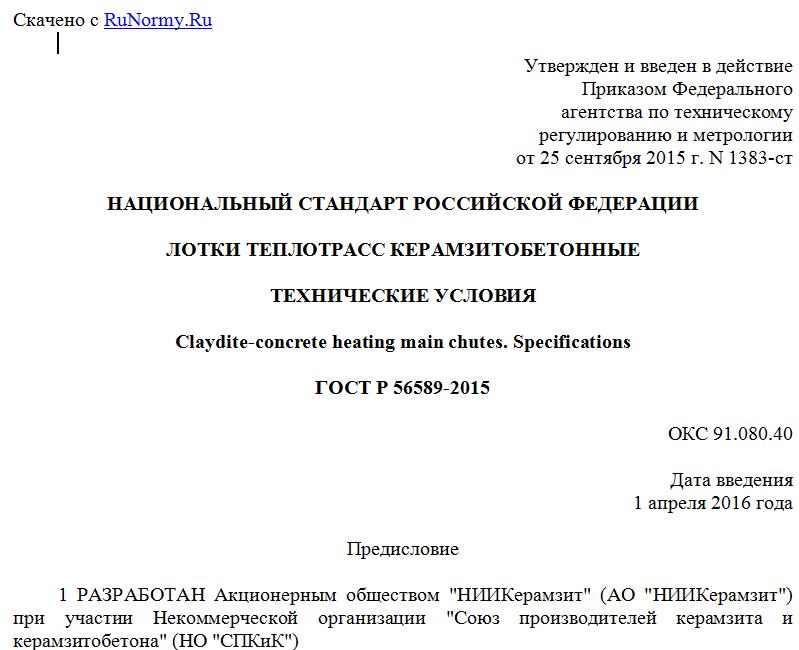

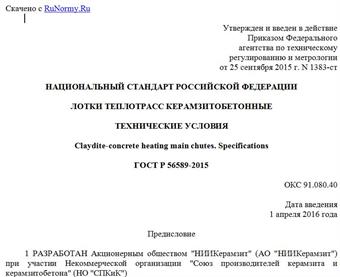

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 25 сентября 2015 г. N 1383-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ЛОТКИ ТЕПЛОТРАСС КЕРАМЗИТОБЕТОННЫЕ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Claydite-concrete heating main chutes. Specifications
ГОСТ Р 56589-2015
ОКС 91.080.40
Дата введения
1 апреля 2016 года
Предисловие
1 РАЗРАБОТАН Акционерным обществом "НИИКерамзит" (АО "НИИКерамзит") при участии Некоммерческой организации "Союз производителей керамзита и керамзитобетона" (НО "СПКиК")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 25 сентября 2015 г. N 1383-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru).
1. Область применения
Настоящий стандарт распространяется на керамзитобетонные лотки теплотрасс (далее - лотки), предназначенные для прокладки трубопроводов без подвесной теплоизоляции, и устанавливает технические требования к лоткам, правила приемки, методы контроля, правила транспортирования и хранения.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 9.104-79 Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы условий эксплуатации
ГОСТ 9.301-86 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования
ГОСТ 9.302-88 (ИСО 1463-82, ИСО 2064-80, ИСО 2106-82, ИСО 2128-76, ИСО 2177-85, ИСО 2178-82, ИСО 2360-82, ИСО 2361-82, ИСО 2819-80, ИСО 3497-76, ИСО 3543-81, ИСО 3613-80, ИСО 3882-86, ИСО 3892-80, ИСО 4516-80, ИСО 4518-80, ИСО 4522-1-85, ИСО 4522-2-85, ИСО 4524-1-85, ИСО 4524-3-85, ИСО 4524-5-85, ИСО 8401-86) Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Методы контроля
ГОСТ 380-2005 Сталь углеродистая обыкновенного качества. Марки
ГОСТ 5781-82 Сталь горячекатаная для армирования железобетонных конструкций. Технические условия
ГОСТ 7076-99 Материалы и изделия строительные. Метод определения теплопроводности и термического сопротивления при стационарном тепловом режиме
ГОСТ 8478-81 Сетки сварные для железобетонных конструкций. Технические условия
ГОСТ 8829-94 Изделия строительные железобетонные и бетонные заводского изготовления. Методы испытаний нагружением. Правила оценки прочности, жесткости и трещиностойкости
ГОСТ 10060-2012 Бетоны. Методы определения морозостойкости
ГОСТ 10178-85 Портландцемент и шлакопортландцемент. Технические условия
ГОСТ 10180-2012 Бетоны. Методы определения прочности по контрольным образцам
ГОСТ 10354-82 Пленка полиэтиленовая. Технические условия
ГОСТ 10922-2012 Арматурные и закладные изделия, их сварные, вязаные и механические соединения для железобетонных конструкций. Общие технические условия
ГОСТ 12730.0-78 Бетоны. Общие требования к методам определения плотности, влажности, водопоглощения, пористости и водонепроницаемости
ГОСТ 12730.1-78 Бетоны. Методы определения плотности
ГОСТ 12730.2-78 Бетоны. Метод определения влажности
ГОСТ 12730.5-78 Бетоны. Методы определения водонепроницаемости
ГОСТ 13015-2012 Изделия бетонные и железобетонные для строительства. Общие технические требования. Правила приемки, маркировки, транспортирования и хранения
ГОСТ 14192-96 Маркировка грузов
ГОСТ 17623-87 Бетоны. Радиоизотопный метод определения средней плотности
ГОСТ 17625-83 Конструкции и изделия железобетонные. Радиационный метод определения толщины защитного слоя бетона, размеров и расположения арматуры
ГОСТ 18105-2010 Бетоны. Правила контроля и оценки прочности
ГОСТ 19433-88 Грузы опасные. Классификация и маркировка
ГОСТ 21718-84 Материалы строительные. Диэлькометрический метод измерения влажности
ГОСТ 22904-93 Конструкции железобетонные. Магнитный метод определения толщины защитного слоя бетона и расположения арматуры
ГОСТ 23732-2011 Вода для бетонов и строительных растворов. Технические условия
ГОСТ 23858-79 Соединения сварные стыковые и тавровые арматуры железобетонных конструкций. Ультразвуковые методы контроля качества. Правила приемки
ГОСТ 25820-2014 Бетоны легкие. Технические условия
ГОСТ 25951-83 (СТ СЭВ 3699-82) Пленка полиэтиленовая термоусадочная. Технические условия
ГОСТ 26433.0-85 Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений. Общие положения
ГОСТ 26433.1-89 Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений. Элементы заводского изготовления
ГОСТ 27005-2014 Бетоны легкие и ячеистые. Правила контроля средней плотности
ГОСТ 28277-89 Контроль неразрушающий. Соединения сварные. Электро-радиографический метод. Общие требования
ГОСТ 30108-94 Материалы и изделия строительные. Определение удельной эффективной активности естественных радионуклидов
ГОСТ 30244-94 Материалы строительные. Методы испытаний на горючесть
ГОСТ 30403-2012 Конструкции строительные. Метод испытаний на пожарную опасность
ГОСТ 31108-2003 Цементы общестроительные. Технические условия
ГОСТ 32496-2013 Заполнители пористые для легких бетонов. Технические условия
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 керамзитобетон: Легкий бетон с заполнителем из керамзита в основном на цементном вяжущем (реже на минеральных и синтетических вяжущих).
3.2 лоток теплотрасс керамзитобетонный: Крупноразмерный однослойный элемент заводского изготовления из армированного керамзитобетона.
4. Технические требования
4.1 Лотки должны соответствовать требованиям настоящего стандарта и изготовляться по рабочим чертежам и технологической документации, утвержденным в установленном порядке.
4.2 Требования к форме и размерам
4.2.1 Форма и линейные размеры лотков должны соответствовать указанным в рабочих чертежах.
Линейные размеры лотков принимают в соответствии с максимальным диаметром трубопровода, для которого они предназначены.
Форма и рекомендуемые размеры лотков приведены в приложениях А и Б соответственно.
4.2.2 Условное обозначение лотков при заказе должно состоять из следующих элементов: буквенное обозначение наименования лотков ЛТК - лоток теплотрасс керамзитобетонный, значение максимального диаметра трубопровода для данного лотка в миллиметрах, обозначение настоящего стандарта.
Пример условного обозначения лотка для трубопроводов максимальным диаметром 273 мм:
ЛТК-273 ГОСТ Р 56589
4.3 Требования к точности геометрических размеров
4.3.1 Фактические отклонения геометрических размеров лотков от проектных не должны превышать, мм:
- по длине ........................................ +5; -10;
- по высоте ......................................... +/- 5;
- по толщине ........................................ +/- 2.
Разность длин диагоналей не должна превышать 5 мм.
4.3.2 Отклонение одного угла лотка от плоскости, проходящей через три других угла, не должно превышать 6 мм.
4.3.3 Отклонение от прямой линии реального профиля поверхности и ребер лотков, характеризуемое величиной наибольшего зазора между проверяемой поверхностью и прилегающей прямой, не должно превышать 3 мм.
4.3.4 Толщина защитного слоя керамзитобетона до арматуры должна быть не менее 20 мм. Отклонение значения толщины защитного слоя не должно превышать +/- 3 мм.
4.4 Требования к внешнему виду
4.4.1 Внешний вид и качество поверхностей лотков должны удовлетворять следующим требованиям:
- на наружных поверхностях не должно быть местных наплывов и раковин диаметром более 10 мм и глубиной более 5 мм;
- не допускаются сколы керамзитобетона по ребрам глубиной более 5 мм и суммарной длиной более 50 мм на 1 м длины лотка;
- не допускаются трещины, за исключением местных единичных поверхностных усадочных трещин шириной не более 0,2 мм;
- не допускается обнажение арматуры.
4.5 Требования к керамзитобетону
4.5.1 Керамзитобетон, применяемый для изготовления лотков, должен соответствовать требованиям ГОСТ 25820.
