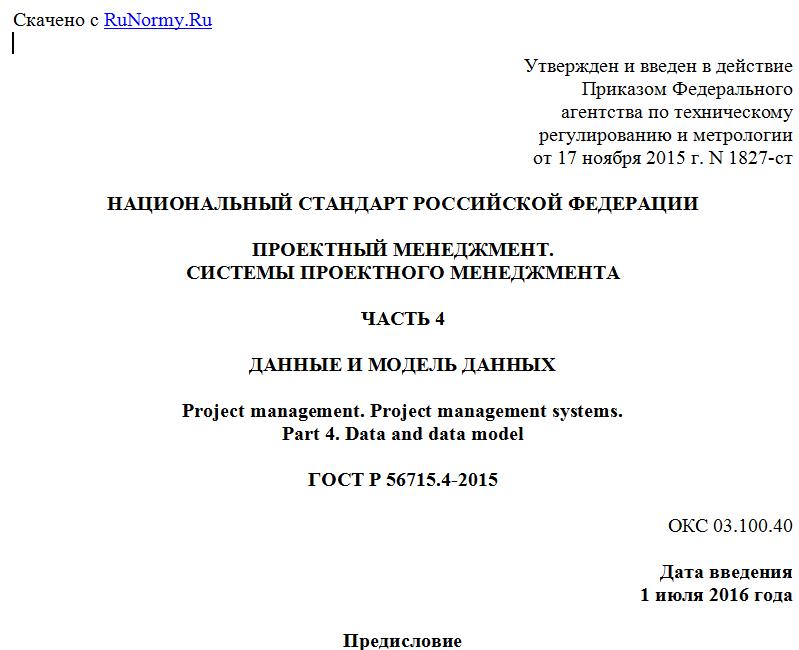

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 17 ноября 2015 г. N 1827-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ПРОЕКТНЫЙ МЕНЕДЖМЕНТ.
СИСТЕМЫ ПРОЕКТНОГО МЕНЕДЖМЕНТА
ЧАСТЬ 4
ДАННЫЕ И МОДЕЛЬ ДАННЫХ
Project management. Project management systems.
Part 4. Data and data model
ГОСТ Р 56715.4-2015
ОКС 03.100.40
Дата введения
1 июля 2016 года
Предисловие
1 ПОДГОТОВЛЕН Автономной некоммерческой организацией "Международная академия менеджмента и качества бизнеса" (АНО "Международная академия качества бизнеса") на основе собственного перевода на русский язык немецкоязычной версии стандарта, указанного в пункте 4, совместно с Закрытым акционерным обществом "Проектная ПРАКТИКА" (ЗАО "Проектная ПРАКТИКА") при участии Открытого акционерного общества "Научно-исследовательский центр контроля и диагностики технических систем" (АО "НИЦ КД")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 100 "Стратегический и инновационный менеджмент"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 17 ноября 2015 г. N 1827-ст
4 Настоящий стандарт идентичен стандарту DIN 69901-4:2009 "Проектный менеджмент. Системы проектного менеджмента. Часть 4. Данные и модель данных" ("Project management - Project management systems - Part 4: Data, data model", IDT).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации и межгосударственный стандарт, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Настоящий стандарт разработан рабочим комитетом NA 147-00-04 AA "Техника сетевого планирования и проектный менеджмент" NA 147 (NQSZ).
Комплекс национальных стандартов DIN 69901 имеет общий заголовок "Проектный менеджмент - Системы проектного менеджмента" и состоит из следующих частей:
- Часть 1: Основные положения;
- Часть 2: Процессы и процессная модель;
- Часть 3: Методы;
- Часть 4: Данные и модель данных;
- Часть 5: Термины и определения.
Разработанные на основе техники сетевого планирования и неоднократно переизданные национальные стандарты по проектному менеджменту DIN 69901, DIN 69902, DIN 69903, DIN 69904 и 69905 прошли этапы обобщения, реструктуризации и обновления в соответствии с актуальными условиями и существенными деталями и нашли свое отражение в частях комплекса стандартов DIN 69901. Ядром новой системы стандартов является процессная модель системы проектного менеджмента. Комплекс стандартов по проектному менеджменту содержит терминологию из различных стандартов в данной области и устанавливает соответствующую модель данных. Рисунок 1 показывает взаимосвязи между отдельными частями комплекса стандартов DIN 69901.
Рисунок 1 - Взаимосвязи между отдельными частями DIN 69901
Настоящий стандарт представлен в форме, удобной для пользования всеми заинтересованными сторонами на международном, региональном, национальном или муниципальном уровнях. Настоящий стандарт предназначен для использования вместе с национальными, международными стандартами или руководствами, касающимися деятельности организации в области проектного менеджмента, или в процессе их подготовки.
Выполнение требований, установленных в настоящем стандарте, является добровольным, оно предназначено для поддержки деятельности организации в области проектного менеджмента.
Информация, представленная в настоящем стандарте, предназначена исключительно для ознакомления пользователей с другими альтернативными процессами в области проектного менеджмента. Настоящий стандарт может использоваться в качестве дополнения к основополагающим национальным стандартам в области проектного менеджмента <*> и не предназначен для целей сертификации.
--------------------------------
<*> К основополагающим национальным стандартам Российской Федерации в области проектного менеджмента относятся ГОСТ Р ИСО 21500-2014 "Руководство по проектному менеджменту"; ГОСТ Р 54869-2011 "Проектный менеджмент. Требования к управлению проектом"; ГОСТ Р 54871-2011 "Проектный менеджмент. Требования к управлению программой"; ГОСТ Р 54870-2011 "Проектный менеджмент. Требования к управлению портфелем проектов".
1 Область применения
Настоящий стандарт устанавливает модель данных программного обеспечения, применяемого в области проектного менеджмента и может использоваться совместно с DIN 69901-1, DIN 69901-2, DIN 69901-3 и DIN 69901-5:
a) разработчиками программного обеспечения в области проектного менеджмента;
b) разработчиками программного обеспечения, применяемого для обмена данными с другими системами в области проектного менеджмента;
c) организациями, которые хотят внедрить, поддерживать и улучшить свое программное обеспечение в области проектного менеджмента;
d) всеми лицами, в составе организации и/или вне ее, кто проводит консультации в отношении выбора подходящего программного обеспечения для системы проектного менеджмента.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
DIN 69900 Project management. Project network techniques. Descriptions and concepts (Проектный менеджмент. Техника сетевого планирования. Термины и определения)
DIN 69901-1 Project management. Project management systems. Part 1. Fundamentals (Проектный менеджмент. Системы проектного менеджмента. Часть 1. Основные положения)
DIN 69901-2 Project management. Project management systems. Part 2. Processes, process model (Проектный менеджмент. Системы проектного менеджмента. Часть 2. Процессы и процессная модель)
DIN 69901-3 Project management. Project management systems. Part 3. Methods (Проектный менеджмент. Системы проектного менеджмента. Часть 3. Методы)
DIN 69901-5 Project management. Project management systems. Part 5. Concepts (Проектный менеджмент. Системы проектного менеджмента. Часть 5. Термины и определения)
ISO 9000-2005 Quality management systems. Fundamentals and vocabulary (Системы менеджмента качества. Основные положения и словарь)
ISO/IEC 19501:2005 Information technology. Open Distributed Processing. Unified Modeling Language (UML) Version 1.4.2 [Информационные технологии. Открытая распределительная обработка. Унифицированный язык моделирования (UML). Версия 1.4.2]
3 Термины и определения
В настоящем стандарте использованы термины по DIN 69900 и DIN 69901-5, в том числе следующие термины с соответствующими определениями:
3.1 многоязычный (Multi Language, ML): Текстовый атрибут, для которого в XML-представлении должна существовать возможность ввода значений на нескольких языках.
3.2 глобальный уникальный идентификатор (Global Unique Identifier, GUID): Информационный объект, который можно однозначно идентифицировать с помощью кода.
Примечание - При этом код является однозначным не только для всех объектов одного типа, но и для всех объектов всех типов.
3.3 первичная ассоциация (Primary Association, PA): Ассоциация, которая используется в процессе генерации схемы для построения иерархической структуры XML-элементов.
3.4 совокупное значение (Aggregated Value, AGG): Атрибут, который применяется в структуре проекта.
Примечание - Его значение либо абсолютно точно ссылается на структурный элемент, либо включает в себя в качестве агрегированного значения все значения подчиненных структурных элементов.
4 Описание модели данных
4.1 Общие положения
4.1.1 Предназначение модели данных
Представленная в настоящем стандарте модель данных описывает на профессиональном уровне элементарные структуры данных проектного менеджмента. Модель данных можно использовать для:
a) архивирования данных проектного менеджмента;
b) обмена данными проектного менеджмента между организациями и различными системами программного обеспечения;
c) спецификации требований к программному обеспечению проектного менеджмента (в качестве исходных данных).
4.1.2 Представление модели данных
Представление модели данных осуществляется вербально и дополняется диаграммами (немецкие соответствия английских текстов см. в таблицах А.1 - А.12). Названия элементов и их описание находятся в таблицах 1 - 12. Диаграммы соответствуют положениям ИСО/МЭК 19501 "Унифицированный язык моделирования (UML)". Они представляют собой базовые элементы данных (классы) и выражают их с помощью соответствующих подэлементов (атрибутов), которые сами не являются объектами стандартизации. Специфичные для отрасли, предприятия или проекта расширения возможны путем добавления других классов и/или атрибутов.
Из 13 типов UML диаграмм (см. рисунки 2 - 13) для создания модели данных используются только диаграммы классов. К применяемым языковым конструкциям относятся пакеты, классы, атрибуты, ассоциации, специализации и параметры. Все конструкции используются в соответствии со стандартом. Тем не менее используются некоторые специфичные параметры:
- ML (англ.: Multi Language).
Этот параметр характеризует текстовые атрибуты, для которых в XML-представлении должно быть разрешено занесение в память значений на нескольких языках. Так, например, станет возможным указывать имя проекта более чем на одном языке;
