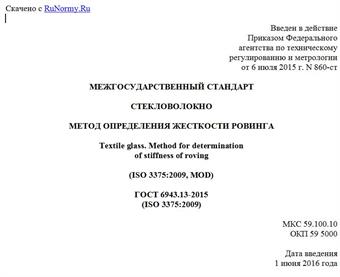

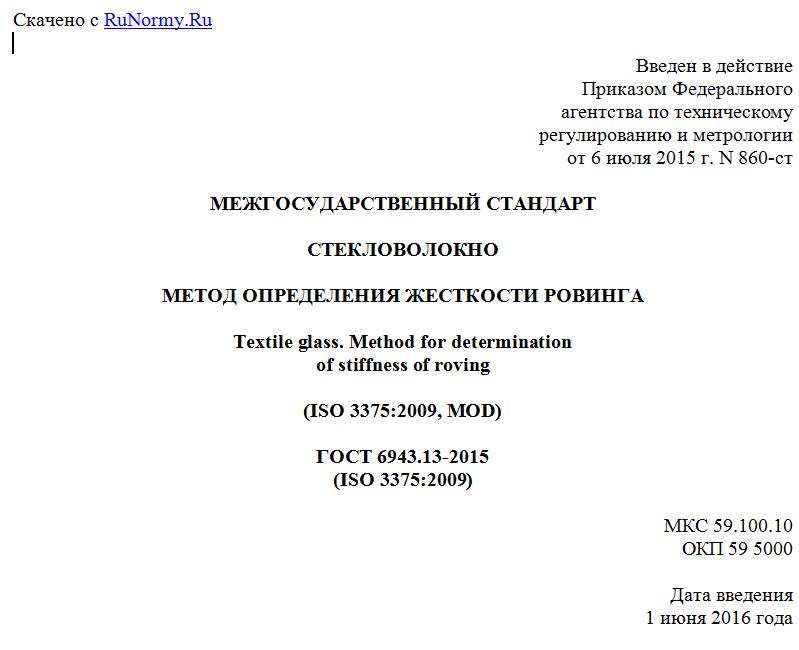

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 6 июля 2015 г. N 860-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
СТЕКЛОВОЛОКНО
МЕТОД ОПРЕДЕЛЕНИЯ ЖЕСТКОСТИ РОВИНГА
Textile glass. Method for determination
of stiffness of roving
(ISO 3375:2009, MOD)
ГОСТ 6943.13-2015
(ISO 3375:2009)
МКС 59.100.10
ОКП 59 5000
Дата введения
1 июня 2016 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Объединением юридических лиц "Союз производителей композитов" на основе собственного перевода стандарта, указанного в пункте 5
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 063 "Стеклопластики, стекловолокно и изделия из них"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 29 мая 2015 г. N 77-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Украина UA Минэкономразвития Украины
4 Приказом Федерального агентства по техническому регулированию и метрологии от 6 июля 2015 г. N 860-ст межгосударственный стандарт ГОСТ 6943.13-2015 (ISO 3375:2009) введен в действие в качестве национального стандарта Российской Федерации с 1 июня 2016 г.
5 Настоящий стандарт модифицирован по отношению к международному стандарту ISO 3375:2009 Textile glass - Determination of stiffness of rovings (Стекловолокно. Метод определения жесткости ровинга) путем изменения отдельных положений, слов, фраз с целью соблюдения норм русского языка и принятой терминологии.
Перевод с английского языка (en).
Официальные экземпляры международного стандарта, на основе которого разработан настоящий межгосударственный стандарт, и межгосударственных стандартов, на которые даны ссылки, имеются в Федеральном агентстве по техническому регулированию и метрологии.
Текст измененных положений, элементов выделен в стандарте одиночной вертикальной полужирной линией на полях слева (четные страницы) или справа (нечетные страницы) от соответствующего текста.
Содержание измененных положений, элементов международного стандарта приведено в приложении ДА.
Разъяснение причин изменения положений, элементов приведено в примечаниях к приложению ДА.
Измененные отдельные слова, фразы выделены в тексте курсивом.
Дополнительное положение приведено в 5.1 и заключено в рамки из тонких линий. Дополнительные ссылки и фразы приведены в разделах 2 и 8 соответственно и выделены полужирным курсивом. Дополнительные положения, ссылки и фразы внесены в соответствии с особенностями российской стандартизации.
В настоящем стандарте исключен структурный элемент "Введение" в соответствии с ГОСТ 1.3, п. 8.2.1.2.
Ссылки на международные стандарты, которые приняты в качестве межгосударственных стандартов, заменены в разделе "Нормативные ссылки" и тексте стандарта ссылками на соответствующие межгосударственные стандарты.
Степень соответствия - модифицированная (MOD)
6 ВЗАМЕН ГОСТ 6943.13-94
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1. Область применения
Настоящий стандарт устанавливает метод определения жесткости ровинга из стекловолокна.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 6943.0-93 Стекловолокно. Правила приемки
ГОСТ 12423-2013 (ISO 291:2008) Пластмассы. Условия кондиционирования и испытания образцов (проб)
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Сущность метода
Образец для испытаний подвешивают за центральную часть и определяют расстояние между двумя свисающими концами образца для испытаний на стандартном расстоянии ниже точки подвеса.
4. Оборудование
4.1 Устройство для контролируемой размотки ровинга (см. рисунок 1).
1 - ровинг (единица продукции); 2 - керамическое
направляющее ушко; 3 - ролики из нержавеющей стали
диаметром 10 мм
Рисунок 1 - Устройство для контролируемой размотки ровинга
Примечание - Размеры на рисунке 1 указаны в миллиметрах.
4.2 Устройство для определения жесткости ровинга, состоящее из крючка круглого сечения из нержавеющей стали и скользящей шкалы, располагаемой на расстоянии 60 мм ниже точки подвеса (см. рисунок 2).
1 - крючок из нержавеющей стали; 2 - образец для испытаний;
3 - скользящая шкала; a - расстояние на шкале,
равное жесткости ровинга
Рисунок 2 - Устройство для определения жесткости ровинга
Примечание - Размеры на рисунке 2 указаны в миллиметрах.
5. Подготовка к проведению испытания
5.1 Отбор проб Единицы продукции отбирают по ГОСТ 6943.0.
5.2 Кондиционирование
Ровинг распаковывают и кондиционируют в течение не менее 6 ч при одной из стандартных атмосфер по ГОСТ 12423.
6. Проведение испытания
6.1 Испытание проводят при одной из стандартных атмосфер по ГОСТ 12423. 6.2 Ровинг разматывают с внешней стороны единицы продукции, как показано на рисунке 1, протягивают через направляющее ушко и пропускают вокруг роликов из нержавеющей стали. 6.3 Ровинг разматывают со скоростью около 100 мм/с, не создавая чрезмерное натяжение. 6.4 Перед отбором проб из внешнего слоя единицы продукции отматывают и отбрасывают не менее 10 м ровинга, после чего острым ножом отрезают пять образцов длиной по (500 +/- 5) мм каждый. 6.5 Каждый образец подвешивают на крючок устройства таким образом, чтобы с обеих сторон свешивались концы ровинга одинаковой длины, и выдерживают до начала измерения в течение (30 +/- 5) с. 6.6 Совмещают нулевую точку скользящей шкалы с серединой конца образца, свисающего по левую сторону от крючка.
