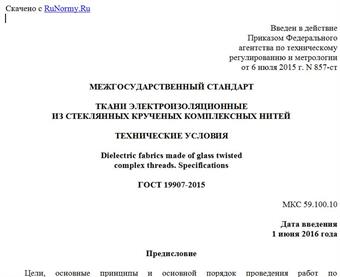

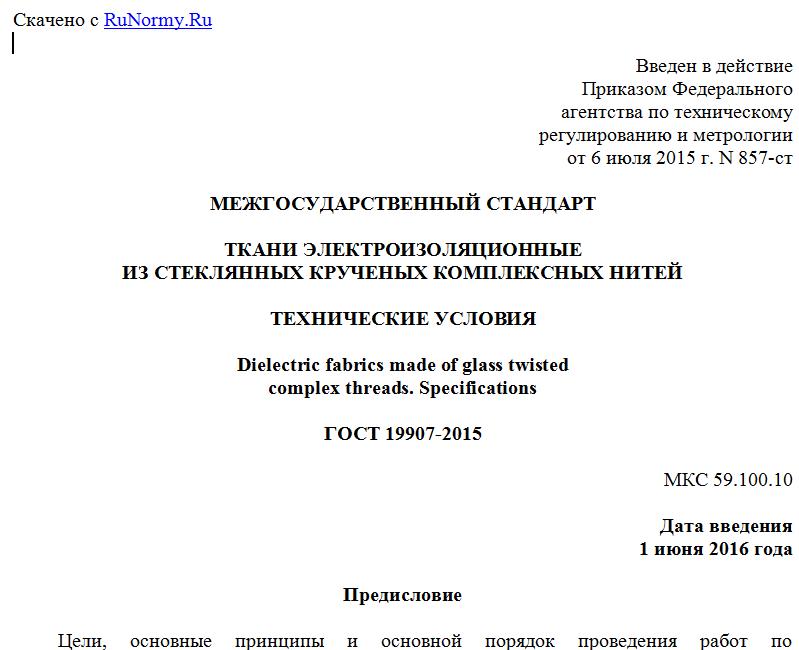

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 6 июля 2015 г. N 857-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ТКАНИ ЭЛЕКТРОИЗОЛЯЦИОННЫЕ
ИЗ СТЕКЛЯННЫХ КРУЧЕНЫХ КОМПЛЕКСНЫХ НИТЕЙ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Dielectric fabrics made of glass twisted
complex threads. Specifications
ГОСТ 19907-2015
МКС 59.100.10
Дата введения
1 июня 2016 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН Открытым акционерным обществом "Научно-производственное объединение "Стеклопластик" (ОАО "НПО "Стеклопластик") при участии Объединения юридических лиц "Союз производителей композитов"
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 063 "Стеклопластики, стекловолокна и изделия из них"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 29 мая 2015 г. N 77-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Беларусь BY Госстандарт Республики Беларусь
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 6 июля 2015 г. N 857-ст межгосударственный стандарт ГОСТ 19907-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 июня 2016 г.
5 ВЗАМЕН ГОСТ 19907-83
6 ПЕРЕИЗДАНИЕ. Март 2016 г.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1 Область применения
Настоящий стандарт распространяется на ткани из стеклянных крученых комплексных нитей, предназначенные для изготовления электроизоляционных материалов и фольгированных диэлектриков.
Настоящий стандарт не распространяется на ткани, изготовленные на гидравлических ткацких станках.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 12.1.007-76 Система стандартов безопасности труда. Вредные вещества. Классификация и общие требования безопасности
ГОСТ 12.4.011-89 Система стандартов безопасности труда. Средства защиты работающих. Общие требования и классификация
ГОСТ 17.2.3.02-2014 Правила установления допустимых выбросов загрязняющих веществ промышленными предприятиями
ГОСТ 427-75 Линейки измерительные металлические. Технические условия
ГОСТ 6943.0-93 (ИСО 1886-90) Стекловолокно. Правила приемки
ГОСТ 6943.8-2015 Стекловолокно. Метод определения содержания влаги и веществ, удаляемых при прокаливании
ГОСТ 6943.10-2015 Стекловолокно. Метод определения разрывной нагрузки и удлинения при разрыве
ГОСТ 6943.15-94 (ИСО 4602-78) Стекловолокно. Ткани. Нетканые материалы. Метод определения количества нитей на единицу длины основы и утка
ГОСТ 6943.16-94 (ИСО 4605-78) Стекловолокно. Ткани. Нетканые материалы. Методы определения массы на единицу площади
ГОСТ 6943.17-94 (ИСО 5025-78) Стекловолокно. Ткани. Нетканые материалы. Метод определения ширины и длины
ГОСТ 6943.18-94 (ИСО 4603-78) Стекловолокно. Ткани. Нетканые материалы. Метод определения толщины
ГОСТ 8325-2015 Стекловолокно. Нити крученые комплексные. Технические условия
ГОСТ 14067-91 Материалы текстильные. Метод определения величины перекоса
ГОСТ 29101-91 Материалы стеклянные текстильные. Упаковка, маркировка, транспортирование и хранение
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3 Основные параметры и размеры
3.1 Обозначение ткани состоит из трех частей. В первой части буквы и цифры означают:
- Э - ткань электроизоляционная;
- (с) - ткань разреженной структуры (сетка);
- 1, 2, 3, 4 - класс назначения.
В зависимости от назначения ткани вырабатывают следующих классов:
- 1-й класс - для фольгированных электроизоляционных материалов для печатных плат;
- 2-й класс - для стеклолакотканей;
- 3-й класс - для стеклопластиков;
- 4-й класс - для слюдинитов, слюдопластов и миканитов.
Во второй части цифры означают номинальную толщину ткани в микрометрах (через дефис). При выработке ткани на бесчелночных ткацких станках с перевивочной кромкой в обозначение добавляют букву П.
В третьей части (через дефис) указывают индекс замасливателя или аппретирующего вещества. При выработке ткани на замасливателе "парафиновая эмульсия" индекс замасливателя не указывают.
Ширину ткани в сантиметрах указывают после обозначения марки в скобках.
Пример условного обозначения электроизоляционной ткани 3-го класса, толщиной 0,125 мм, с перевивочной кромкой, на политерпеновом замасливателе, шириной 95 см:
Э3-125П-ПТ(95) ГОСТ 19907-2015
3.2 При изготовлении ткани используют нити из алюмоборосиликатного стекла типа E по ГОСТ 8325, рекомендуемая структура которых указана в приложении А.
3.3 Ткани вырабатывают полотняным переплетением.
3.4 Ткани вырабатывают шириной 70, 90, 95 и 107 см с допускаемым отклонением от установленной ширины +/- 1,0%. По согласованию с потребителем допускается изготовление ткани другой ширины.
Бахрому от уточных нитей длиной не более 5 мм не учитывают в ширине куска.
4 Технические требования
4.1 Марки изготовляемых тканей и их физико-механические показатели указаны в таблице 1.
Таблица 1
Марка ткани Толщина ткани, мм Масса единицы площади, г/м2 Количество нитей на единицу длины, нити/см Разрывная нагрузка, Н (кгс), не менее
по основе по утку по основе по утку
Э1-25 0,025 +/- 0,002 24 +/- 2 30+1 30 +/- 1 147 (15) 117 (12)
Э1-30 0,030 +/- 0,002 27 +/- 3 24+1 21 +/- 1 147 (15) 117 (12)
Э1-35 0,035 +/- 0,004 30 +/- 2 30+1 16 +/- 1 294 (30) 147 (15)
Э1-62 0,062 +/- 0,005 67 +/- 4 20+1 20 +/- 1 392 (40) 294 (30)
Э1-62-18 - 67 +/- 4 20+1 20 +/- 1 196 (20) 147 (15)
Э1-100 0,100 +/- 0,008 108 +/- 6 20+1 20 +/- 1 588 (60) 588 (60)
Э1/1-100 0,100 +/- 0,010 110 +/- 6 16+1 16,5 +/- 1 588 (60) 588 (60)
Э1/1-100-18 0,110 +/- 0,010 110 +/- 6 16+1 16 +/- 1 294 (30) 294 (30)
Э1-125 0,125 +/- 0,010 145 +/- 9 16+1 16 +/- 1 882 (90) 882 (90)
Э1-125-39 0,125 +/- 0,010 145 +/- 9 16+1 16 +/- 1 882 (90) 882 (90)
Э2-30 0,030 +/- 0,003 27 +/- 3 24+1 21 +/- 1 147 (15) 117 (12)
Э2-46 0,046 +/- 0,001 48 +/- 4 24+1 22 +/- 1 392 (40) 245 (12)
Э2-62 0,062 +/- 0,005 67 +/- 5 20+1 20 +/- 1 392 (40) 294 (30)
Э2-80 0,080 +/- 0,006 95 +/- 10 20+1 20 +/- 1 588 (60) 490 (50)
Э2/1-80 0,075 +/- 0,006 80 +/- 8 20+1 16 +/- 1 588 (60) 490 (50)
Э2-100 0,100 +/- 0,008 108 +/- 10 20+1 20 +/- 1 588 (60) 588 (60)
Э3-100 0,100 +/- 0,010 108 +/- 10 20+1 20 +/- 1 588 (60) 588 (60)
Э3/1-100 0,100 +/- 0,010 110 +/- 10 16+1 16,5 +/- 1 588 (60) 588 (60)
Э3/1-100-18 0,110 +/- 0,010 110 +/- 10 16+1 16 +/- 1 294 (30) 294 (30)
Э3-100-ПТ 0,100 +/- 0,010 108 +/- 10 20+1 20 +/- 1 588 (60) 588 (60)
Э3/1-100-ПТ 0,100 +/- 0,010 110 +/- 10 16+1 16 +/- 1 588 (60) 490 (50)
