Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 20 ноября 2015 г. N 1906-ст

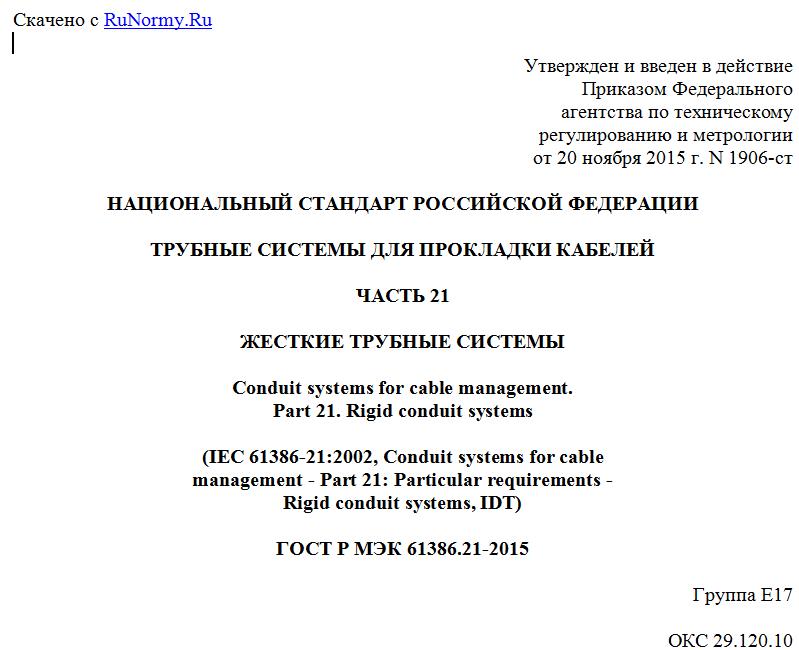

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ТРУБНЫЕ СИСТЕМЫ ДЛЯ ПРОКЛАДКИ КАБЕЛЕЙ
ЧАСТЬ 21
ЖЕСТКИЕ ТРУБНЫЕ СИСТЕМЫ
Conduit systems for cable management.
Part 21. Rigid conduit systems
(IEC 61386-21:2002, Conduit systems for cable
management - Part 21: Particular requirements -
Rigid conduit systems, IDT)
ГОСТ Р МЭК 61386.21-2015
Группа Е17
ОКС 29.120.10
ОКСТУ 3402
Дата введения
1 января 2017 года
Предисловие
1 ПОДГОТОВЛЕН Негосударственным образовательным учреждением высшего профессионального образования "Московский институт энергобезопасности и энергосбережения" (НОУ ВПО "МИЭЭ") на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 337 "Электрические установки зданий"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 20 ноября 2015 г. N 1906-ст
4 Настоящий стандарт идентичен международному стандарту МЭК 61386-21:2002 "Трубные системы для прокладки кабелей. Часть 21. Частные требования. Жесткие трубные системы" (IEC 61386-21:2002 "Conduit systems for cable management - Part 21: Particular requirements - Rigid conduit systems", IDT).
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5 (пункт 3.5).
Международный стандарт разработан техническим подкомитетом по стандартизации SC 23A "Кабелепроводы" Международной электротехнической комиссии (IEC)
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Требования настоящего стандарта дополняют или изменяют соответствующие пункты МЭК 61386-1 "Трубные системы для прокладки кабелей. Часть 1. Общие требования".
Отсутствие ссылки на раздел или пункт МЭК 61386-1 означает, что для трубных систем, прокладываемых в земле, применяются общие требования, содержащиеся в МЭК 61386-1.
Подпункты, таблицы и рисунки, являющиеся дополнением к МЭК 61386-1, нумеруются, начиная с 101.
1. Область применения
Применяют МЭК 61386-1, раздел 1, со следующим дополнением:
Настоящий стандарт устанавливает требования для жестких трубных систем.
2. Нормативные ссылки
Применяют МЭК 61386-1, раздел 2.
3. Термины и определения
Применяют МЭК 61386-1, раздел 3.
4. Общие требования
Применяют МЭК 61386-1, раздел 4.
5. Общие требования к испытаниям
Применяют МЭК 61386-1, раздел 5.
6. Классификация
Применяют МЭК 61386-1, раздел 6, со следующим дополнением:
Пункты 6.1.1.1, 6.1.2.1, 6.1.3.2, 6.1.3.3, 6.1.3.4, 6.1.4.1 и 6.1.5.1 не применяют.
Примечание - Жесткие трубные системы согласно 6.1.1.2 и 6.1.2.2 с классификационным кодом 1X по пункту 6.2.1 таблицы 1 во Франции не применяют.
7. Маркировка и документация
Применяют МЭК 61386-1, раздел 7, со следующим дополнением:
7.1.101 Труба должна иметь маркировку в соответствии с 7.1, равномерно по всей длине трубы предпочтительно с шагом 1 м, но не более 3 м. Каждая труба должна быть промаркирована, по крайней мере, один раз.
Соответствие проверяют осмотром.
7.1.102 Изготовитель должен указать для трубной системы минимальный внутренний диаметр и указать классификационный код в соответствии с разделом 6.
Соответствие проверяют осмотром.
8. Размеры
Применяют МЭК 61386-1, раздел 8, со следующим дополнением:
Подразделы 8.1 и 8.2 изложить в редакции:
8.1 Резьбы и внешние диаметры труб должны соответствовать МЭК 60423.
Соответствие проверяют посредством мер, определенных в МЭК 60423.
8.2 Резьбовые трубы и резьбовая трубная арматура, кроме оконечной трубной арматуры, по длине резьбы должны соответствовать установленным в таблице 101.
Таблица 101
Длина резьбы
Размер Наружная резьба Внутренняя резьба
Минимальная длина, мм Минимальная длина, мм
6 05,5 06,5
8 06,5 07,5
10 08,5 09,5
12 10,5 11,5
16 12,5 13,5
20 14,0 15,0
25 17,0 18,0
32 19,0 20,0
40 19,0 20,0
50 19,0 20,0
63 19,0 20,0
75 19,0 20,0
Безрезьбовая трубная арматура, кроме арматуры, которая является частью трубной системы с заявленной прочностью на разрыв, по максимальному диаметру и минимальной длине входной части должна соответствовать требованиям таблицы 102. Минимальный диаметр для трубной системы заявляется изготовителем.
Соответствие проверяют измерением.
Таблица 102
Максимальный диаметр и минимальная длина входной части
Размер Наружная резьба Внутренняя резьба
Максимальный диаметр входной части, мм Минимальная длина входной части, мм
6 06,5 06,0
8 08,5 08,0
10 10,5 10,0
12 12,5 12,0
16 16,5 16,0
20 20,5 20,0
25 25,5 25,0
32 32,6 30,0
