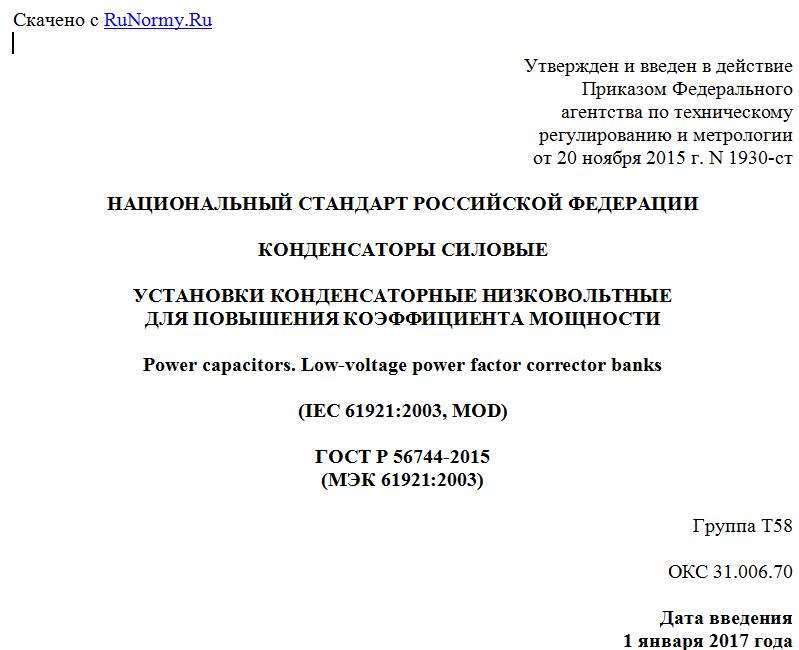

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 20 ноября 2015 г. N 1930-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КОНДЕНСАТОРЫ СИЛОВЫЕ
УСТАНОВКИ КОНДЕНСАТОРНЫЕ НИЗКОВОЛЬТНЫЕ
ДЛЯ ПОВЫШЕНИЯ КОЭФФИЦИЕНТА МОЩНОСТИ
Power capacitors. Low-voltage power factor corrector banks
(IEC 61921:2003, MOD)
ГОСТ Р 56744-2015
(МЭК 61921:2003)
Группа Т58
ОКС 31.006.70
Дата введения
1 января 2017 года
Предисловие
1 ПОДГОТОВЛЕН негосударственным образовательным учреждением высшего профессионального образования "Московский институт энергобезопасности и энергосбережения" (НОУ ВПО "МИЭЭ") на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 337 "Электрические установки зданий"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 20 ноября 2015 г. N 1930-ст
4 Настоящий стандарт модифицирован по отношению к международному стандарту МЭК 61921:2003 "Конденсаторы силовые. Конденсаторные установки для коррекции коэффициента мощности при низком напряжении" ("Power capacitors - Low-voltage power factor corrector banks", MOD) путем изменения отдельных фраз (слов, значений показателей, ссылок), которые выделены в тексте курсивом.
Внесение указанных технических отклонений направлено на учет особенностей применения конденсаторных установок в низковольтных системах электроснабжения России для компенсации реактивной мощности и повышения коэффициента мощности.
Сведения о соответствии ссылочных национальных и межгосударственных стандартов международным стандартам, использованным в качестве ссылочных в примененном международном стандарте, приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт устанавливает требования к низковольтным конденсаторным установкам переменного тока, предназначенным для использования в целях повышения коэффициента мощности и включающим в себя встроенные коммутационные и управляющие устройства, способные подключать или отключать от сети часть конденсаторов с целью повышения коэффициента мощности.
Низковольтные конденсаторные установки для повышения коэффициента мощности, если иное не оговорено, должны соответствовать требованиям ГОСТ IEC 60439-3 и ГОСТ Р 51321.1.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 1282-88 (СТ СЭВ 294-84) Конденсаторы для повышения коэффициента мощности. Общие технические условия
ГОСТ IEC 60439-3-2012 Устройства комплектные низковольтные распределения и управления. Часть 3. Дополнительные требования к устройствам распределения и управления, предназначенным для эксплуатации в местах, доступных неквалифицированному персоналу, и методы испытаний
ГОСТ IEC 60931-1-2013 Конденсаторы шунтирующие силовые несамовосстанавливающегося типа для систем переменного тока на номинальное напряжение до 1000 В включительно. Часть 1. Общие положения. Рабочие характеристики, испытания и номинальные параметры. Требования техники безопасности. Руководство по установке и эксплуатации
ГОСТ Р 51321.1-2007 (МЭК 60439-1:2004) Устройства комплектные низковольтные распределения и управления. Часть 1. Устройства, испытанные полностью или частично. Общие технические требования и методы испытаний
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены термины по ГОСТ IEC 60439-3, ГОСТ IEC 60931-1 и ГОСТ Р 51321.1, а также следующие термины с соответствующими определениями:
3.1 низковольтная конденсаторная установка переменного тока (low-voltage a.c. capacitor bank): Сборка из одной или нескольких конденсаторных батарей с устройствами коммутации и управления, измерения, сигнализации, защиты, регулирующих устройств и т.п. заводского изготовления со всеми электрическими и механическими присоединительными выводами и конструктивными частями.
Примечания
1 По тексту стандарта сокращения "автоматическая установка" и "сборка" применяются для низковольтных конденсаторных установок переменного тока, как автоматических, так и неавтоматических.
2 Устройства коммутации и управления автоматической конденсаторной установки могут быть электромеханическими или электронными.
3.2 ступень конденсаторной батареи (step of capacitor bank): Комбинация из одного или более конденсаторов, коммутируемых совместно.
3.3 автоматический регулятор реактивной мощности (automatic reactive power regulator): Замкнутая система регулирования, которая в зависимости от величины реактивной мощности нагрузки подключается к линии питания и управляет включением и отключением ступеней автоматической установки с целью компенсации реактивной мощности.
Примечания
1 Реактивная мощность обычно определяется на основной частоте.
2 Регулятор может быть встроенным или автономным и должен настраиваться для каждой установки перед применением.
3.4 переходный пиковый ток It (transient inrush current It): Переходный сверхток максимальной амплитуды и частоты, которая может возникнуть при включении конденсатора, амплитуда и частота определяются такими факторами, как импеданс источника питания, величиной емкости, подключенной параллельно, и момента коммутации.
3.5 номинальная реактивная мощность QN (сборки) [rated reactive power Q (of an assembly)]: Полная реактивная мощность сборки при номинальной частоте и напряжении, рассчитанная для полного импеданса установки, включая реакторы, если таковые имеются.
3.6 конденсаторная батарея (condenser battery): Группа единичных конденсаторов, электрически соединенных между собой.
3.7 единичный конденсатор (single condenser): Конструктивное соединение одного или нескольких конденсаторных элементов в общем корпусе с наружными выводами.
3.8 конденсаторный элемент (секция) [condenser element (section)]: Неделимая часть конденсатора, состоящая из токопроводящих обкладок (электродов), разделенных диэлектриком.
3.9 последовательный ряд конденсаторов (consecutive number of condensers): Часть конденсаторной батареи, состоящая из параллельно включенных конденсаторов при параллельно-последовательном соединении конденсаторов в фазе батареи.
4 Маркировка конденсаторной установки
В инструкции изготовителя и на маркировочной табличке, закрепленной на сборке, должна быть приведена След минимальная информация:
1) наименование или торговая марка изготовителя;
2) идентификационный номер или обозначение типа;
3) дата изготовления в непосредственной или кодовой форме;
4) номинальная реактивная мощность, QN, кВАр;
5) номинальное напряжение, UN, В;
6) номинальная частота, fN, Гц;
7) минимальная и максимальная температура окружающей среды, °C;
8) степень защиты (IP);
9) стойкость к току короткого замыкания, А.
5 Требования к конструкции, монтажу, эксплуатации и безопасности
5.1 Общие требования
Конденсаторы для повышения коэффициента мощности должны соответствовать требованиям ГОСТ 1282 в части, не противоречащей требованиям ГОСТ IEC 60931-1 и МЭК 60831-1 [1].
Конденсаторы, входящие в состав конденсаторных установок, должны быть непрерывно включены на максимальную нагрузку, или нагрузку, которая отклоняется от максимальной величины только в результате изменений частоты и напряжения.
При эксплуатации конденсаторных установок должны соблюдаться установленные режимы их работы (температура, ток и напряжение), которые могут быть нарушены при перенапряжениях и перегрузках в системе электроснабжения.
Подключение конденсаторных установок к системе электроснабжения может привести к неудовлетворительным эксплуатационным режимам (например, увеличению высших гармоник, самовозбуждению машин, коммутационным перенапряжениям, неудовлетворительной работе аппаратов дистанционного управления, работающих на звуковой частоте, и т.д.).
При многообразии типов конденсаторов и внешних воздействующих факторов не представляется возможным простыми способами построения конденсаторных установок и их управлением предусмотреть все возможные случаи. Приведенная в стандарте информация содержит рекомендации по рассмотрению наиболее важных моментов, при этом следует руководствоваться указаниями изготовителя конденсаторных установок и требованиями электроснабжающих организаций.
