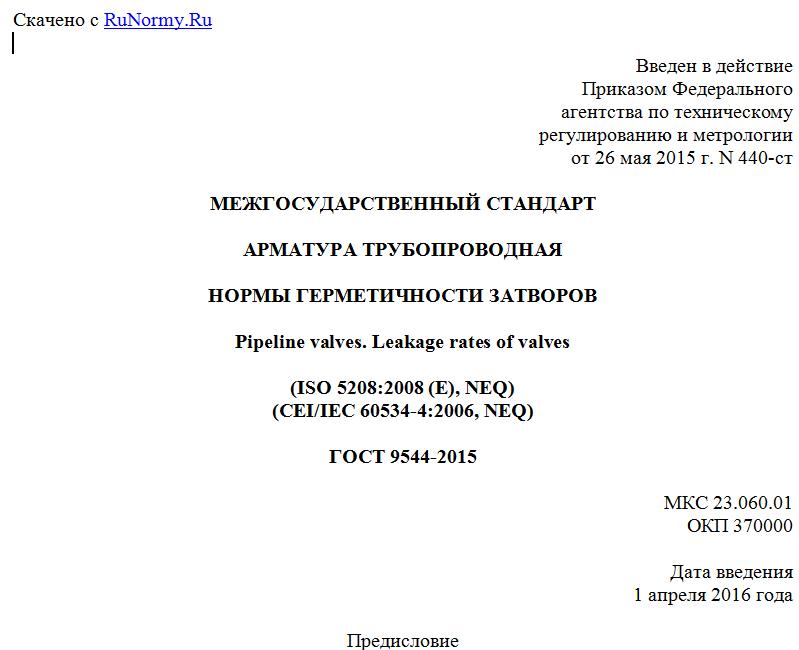

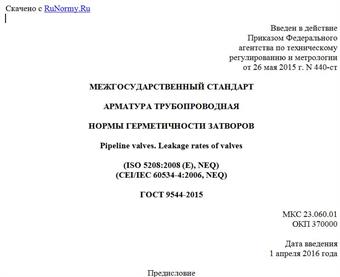

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 26 мая 2015 г. N 440-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
АРМАТУРА ТРУБОПРОВОДНАЯ
НОРМЫ ГЕРМЕТИЧНОСТИ ЗАТВОРОВ
Pipeline valves. Leakage rates of valves
(ISO 5208:2008 (E), NEQ)
(CEI/IEC 60534-4:2006, NEQ)
ГОСТ 9544-2015
МКС 23.060.01
ОКП 370000
Дата введения
1 апреля 2016 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН Закрытым акционерным обществом "Научно-производственная фирма "Центральное конструкторское бюро арматуростроения" (ЗАО "НПФ "ЦКБА")
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 259 "Трубопроводная арматура и сильфоны"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 27 марта 2015 г. N 76-П)
За принятие стандарта проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Украина UA Минэкономразвития Украины
4 Приказом Федерального агентства по техническому регулированию и метрологии от 26 мая 2015 г. N 440-ст межгосударственный стандарт ГОСТ 9544-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 апреля 2016 г.
5 Настоящий стандарт соответствует в части требований к герметичности затвора следующим международным стандартам:
- ISO 5208:2008 (E) Industrial valves - Pressure testing of metallic valves (Арматура трубопроводная промышленная. Испытание давлением);
- CEI/IEC 60534-4:2006 Industrial-process control valves - Part 4: Inspection and routine testing (Клапаны регулирующие для технологических процессов. Часть 4. Контроль и типовые испытания).
Степень соответствия - неэквивалентная (NEQ)
6 Стандарт подготовлен на основе применения ГОСТ Р 54808-2011 <*>
--------------------------------
<*> Приказом Федерального агентства по техническому регулированию и метрологии от 26 мая 2015 г. N 440-ст национальный стандарт ГОСТ Р 54808-2011 "Арматура трубопроводная. Нормы герметичности затворов" отменен с 1 апреля 2017 г.
7 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1. Область применения
Настоящий стандарт устанавливает нормы и классы герметичности затворов трубопроводной арматуры (далее - арматуры) номинальных диаметров от DN 3 до DN 2400 на номинальные давления до PN 420 всех видов (запорная, обратная, предохранительная, регулирующая, распределительно-смесительная, фазоразделительная) и всех типов (задвижки, клапаны, краны и дисковые затворы), а также для комбинированной арматуры.
Нормы герметичности, приведенные в стандарте, применяют при всех видах испытаний, а также при проверках герметичности затвора арматуры в процессе эксплуатации.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 12.2.085-2002 Сосуды, работающие под давлением. Клапаны предохранительные. Требования безопасности
ГОСТ 17433-80 <1> Промышленная чистота. Сжатый воздух. Классы загрязненности
--------------------------------
<1> В Российской Федерации действует ГОСТ Р ИСО 8573-1-2005.
ГОСТ 24856-2014 Арматура трубопроводная. Термины и определения
ГОСТ 33257-2015 Арматура трубопроводная. Методы контроля и испытаний
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины, определения, сокращения и обозначения
3.1 В настоящем стандарте применены термины по ГОСТ 24856, а также следующие термины с соответствующими определениями:
3.1.1 арматура запорная: Арматура, предназначенная для перекрытия потока рабочей среды с определенной герметичностью.
3.1.2 арматура запорно-регулирующая: Арматура, совмещающая функции запорной и регулирующей арматуры.
3.1.3 арматура комбинированная: Арматура, совмещающая различные функции (например, функции запорной и защитной, функции запорной и регулирующей и т.д.).
3.1.4 арматура невозвратно-запорная: Арматура, выполняющая функцию обратной арматуры, в которой может быть осуществлено принудительное закрытие или ограничение хода запирающего элемента.
3.1.5 арматура невозвратно-управляемая: Арматура, выполняющая функцию обратной арматуры, в которой может быть осуществлено принудительное закрытие, открытие или ограничение хода запирающего элемента.
3.1.6 арматура обратная: Арматура, предназначенная для автоматического предотвращения обратного потока рабочей среды.
3.1.7 арматура предохранительная: Арматура, предназначенная для автоматической защиты оборудования и трубопроводов от недопустимого превышения давления посредством сброса избытка рабочей среды.
3.1.8 арматура распределительно-смесительная: Арматура, предназначенная для распределения потока рабочей среды по определенным направлениям или для смешивания потоков.
Примечание - Если арматура предназначена только для распределения или только для смешивания, то такая арматура называется "Распределительная арматура" или "Смесительная арматура" соответственно.
3.1.9 арматура регулирующая: Арматура, предназначенная для регулирования параметров рабочей среды посредством изменения расхода или проходного сечения.
3.1.10 арматура разделительная (фазоразделительная арматура): Арматура, предназначенная для разделения рабочих сред, находящихся в различных фазовых состояниях, или с различной плотностью.
3.1.11 герметичность затвора: Свойство затвора препятствовать газовому или жидкостному обмену между средами, разделенными затвором.
3.1.12 давление номинальное PN: Наибольшее избыточное рабочее давление, выраженное в бар (кгс/см2), при температуре рабочей среды 20 °C, при котором обеспечивается заданный срок службы (ресурс) корпусных деталей арматуры, имеющих определенные размеры, обоснованные расчетом на прочность при выбранных материалах и характеристиках прочности их при температуре 20 °C.
3.1.13 давление рабочее Pр: Наибольшее избыточное давление, при котором возможна длительная работа арматуры при выбранных материалах и заданной температуре.
3.1.14 давление настройки Pн: Наибольшее избыточное давление на входе в предохранительный клапан, при котором затвор закрыт и обеспечивается заданная герметичность затвора.
Примечание - Pн должно быть не менее рабочего давления Pр в оборудовании.
3.1.15 давление начала открытия Pн.о: Избыточное давление на входе в предохранительный клапан, при котором усилие, стремящееся открыть клапан, уравновешено усилиями, удерживающими запирающий элемент на седле.
3.1.16 диаметр номинальный DN: Параметр, применяемый для трубопроводных систем в качестве характеристики присоединяемых частей арматуры.
Примечание - Номинальный диаметр приблизительно равен внутреннему диаметру присоединяемого трубопровода, выраженному в миллиметрах и соответствующему ближайшему значению из ряда чисел, принятых в установленном порядке.
3.1.17 затвор: Совокупность подвижных и неподвижных элементов арматуры, образующих проходное сечение и соединение, препятствующее протеканию рабочей среды.
3.1.18 класс герметичности затвора (класс герметичности): Характеристика уплотнения, оцениваемая максимально допустимой утечкой испытательной среды через затвор.
3.1.19 норма герметичности затвора Q: Максимально допустимая утечка в затворе арматуры.
3.1.20 нормальные условия: Параметры, принятые для определения объема газов: температура 20 °C, давление 760 мм рт. ст. (101325 Н/м2), влажность равна нулю.
Примечание - Приведенные нормальные условия установлены ГОСТ 2939 для расчета с потребителями в газовой отрасли. По ГОСТ 8.615 нормальные условия
