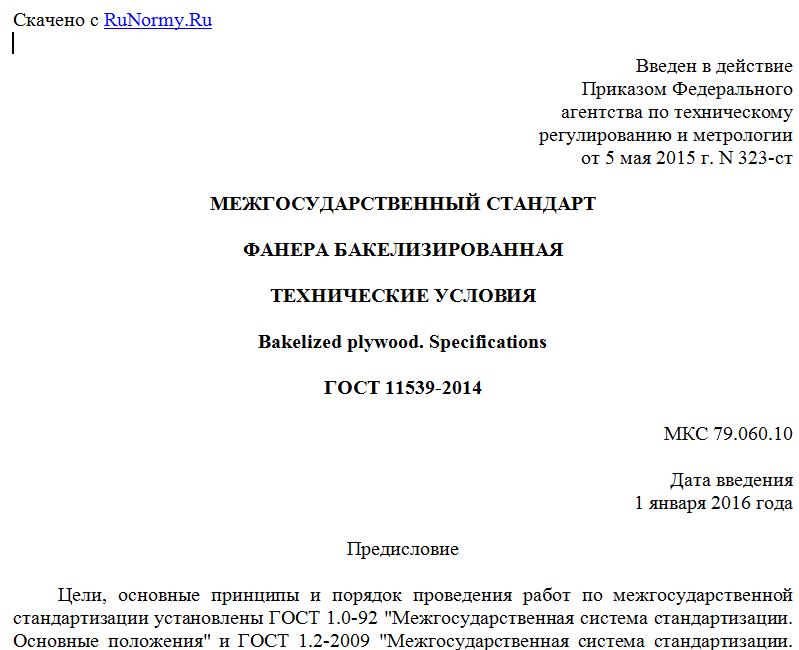

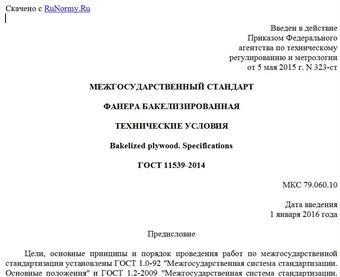

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 5 мая 2015 г. N 323-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ФАНЕРА БАКЕЛИЗИРОВАННАЯ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Bakelized plywood. Specifications
ГОСТ 11539-2014
МКС 79.060.10
Дата введения
1 января 2016 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Разработан Техническим комитетом по стандартизации ТК 121 "Плиты древесные".
2. Внесен Межгосударственным техническим комитетом по стандартизации МТК 121 "Плиты древесные".
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол от 20 октября 2014 г. N 71-П).
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Азербайджан AZ Азстандарт
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4. Приказом Федерального агентства по техническому регулированию и метрологии от 5 мая 2015 г. N 323-ст межгосударственный стандарт ГОСТ 11539-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2016 г.
5. Взамен ГОСТ 11539-83.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на бакелизированную фанеру, изготовляемую из листов березового лущеного шпона, склеенных синтетическими смолами.
Положения настоящего стандарта распространяются на бакелизированную фанеру, выпускаемую и применяемую предприятиями (организациями) любых форм собственности, а также индивидуальными изготовителями.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 12.4.011-89 Система стандартов безопасности труда. Средства защиты работающих. Общие требования и классификация
ГОСТ 99-96 Шпон лущеный. Технические условия
ГОСТ 427-75 Линейки измерительные металлические. Технические условия
ГОСТ 577-68 Индикаторы часового типа с ценой деления 0,01 мм. Технические условия
ГОСТ 3749-77 Угольники поверочные 90°. Технические условия
ГОСТ 3916.1-96 Фанера общего назначения с наружными слоями из шпона лиственных пород. Технические условия
ГОСТ 7502-98 Рулетки измерительные металлические. Технические условия
ГОСТ 9620-94 Древесина слоистая клееная. Отбор образцов и общие требования при испытании
ГОСТ 9621-72 Древесина слоистая клееная. Методы определения физических свойств
ГОСТ 9622-87 Древесина слоистая клееная. Методы определения предела прочности и модуля упругости при растяжении
ГОСТ 9624-2009 Древесина слоистая клееная. Методы определения прочности при скалывании
ГОСТ 9625-2013 Древесина слоистая клееная. Методы определения предела прочности и модуля упругости при статическом изгибе
ГОСТ 11358-89 Толщиномеры и стенкомеры индикаторные с ценой деления 0,01 и 0,1 мм. Технические условия
ГОСТ 14192-96 Маркировка грузов
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 15151-69 Машины, приборы и другие технические изделия для районов с тропическим климатом. Общие технические условия.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Классификация и размеры
3.1. Бакелизированную фанеру изготовляют следующих марок, приведенных в таблице 1.
Таблица 1
Марка фанеры Характеристика марки Область применения
ФБС На наружные и внутренние слои фанеры наносят фенолоформальдегидную спирторастворимую смолу Для изготовления конструкций в машиностроении, автомобилестроении, строительстве, в качестве опалубки, и судостроении, работающих в атмосферных условиях
ФБС1 На наружные слои фанеры наносят фенолоформальдегидную спирторастворимую смолу. На внутренние слои фанеры наносят фенолоформальдегидную водорастворимую смолу
ФБВ Наружные слои фанеры пропитывают фенолоформальдегидной водорастворимой смолой. На внутренние слои фанеры наносят фенолоформальдегидную водорастворимую смолу Для изготовления внутренних конструкций, применяемых в машиностроении, автомобилестроении и судостроении. При защите наружных поверхностей фанеры лакокрасочными покрытиями для изготовления конструкций, работающих в атмосферных условиях
ФБВ1 На наружные и внутренние слои фанеры наносят фенолоформальдегидную водорастворимую смолу
ФБС1-А На наружные слои фанеры наносят фенолоформальдегидную спирторастворимую смолу. На внутренние слои фанеры наносят фенолоформальдегидную водорастворимую смолу, кроме 2-го или 4-го продольного слоя, расположенного симметрично от центрального слоя Для изготовления внутренних конструкций, применяемых в автомобилестроении
Фанеру марки ФБС применяют в изделиях, эксплуатируемых в условиях тропического климата. Изделия изготовляют по ГОСТ 15150 и ГОСТ 15151 в следующих исполнениях и категориях: ТС5; Т4.1; ТВ4.1; ТМ4.1; У1.1; У3; У4; У5; М1.1; М3; М4; М5; ОМ3; ОМ4; ОМ5.
3.2. Размеры
3.2.1. Фанера должна соответствовать размерам, указанным в таблице 2.
Таблица 2
В миллиметрах
Длина Ширина Толщина
Номинальная Предельное отклонение Номинальная Предельное отклонение Номинальная Предельное отклонение
5 +/- 0,8
6 +/- 0,8
7700; 5700 7 +/- 0,8
1550; 1500;
5600; 4900 +/- 20 +/- 20 10; 12 +/- 1,5
1250
4400; 1500 14 - 20 +/- 2,0
21 - 30 +/- 2,5
31 - 40 +/- 3,0
Примечание. По согласованию с потребителем допускается изготовлять фанеру других размеров.
3.2.2. Листы фанеры должны быть обрезаны под прямым углом. Косина не должна превышать 2 мм на 1 м длины.
3.2.3. Отклонение от прямолинейности кромок не должно превышать 2 мм на 1 м длины кромки листа.
3.3. Условное обозначение фанеры должно содержать:
- наименование продукции;
- размеры;
- обозначение настоящего стандарта.
Пример условного обозначения фанеры марки ФБС, длиной 4400 мм, шириной 1500 мм, толщиной 10 мм:
Фанера ФБС, 4400 x 1500 x 10 ГОСТ 11539-2014.
3.4. На каждый лист фанеры на расстоянии 100 - 200 мм от кромок должна быть прикреплена бумажная этикетка размером 120 x 120 мм, содержащая:
- наименование предприятия-изготовителя и его товарный знак;
- марку;
- размеры;
- номер запрессовки;
- обозначение настоящего стандарта.
