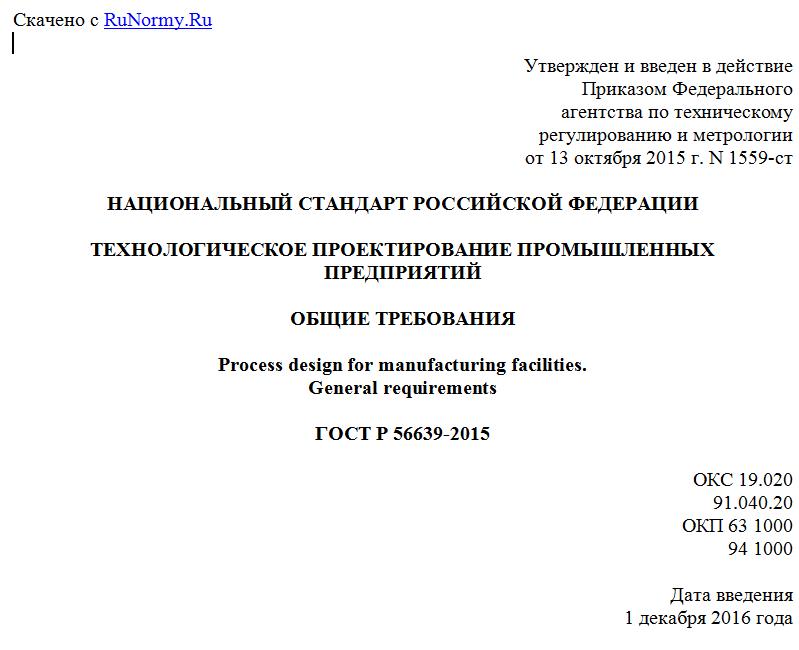

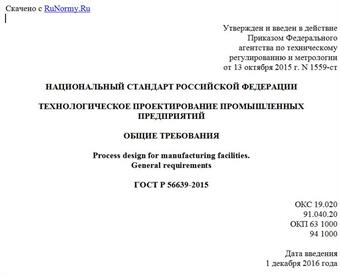

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 13 октября 2015 г. N 1559-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ТЕХНОЛОГИЧЕСКОЕ ПРОЕКТИРОВАНИЕ ПРОМЫШЛЕННЫХ ПРЕДПРИЯТИЙ
ОБЩИЕ ТРЕБОВАНИЯ
Process design for manufacturing facilities.
General requirements
ГОСТ Р 56639-2015
ОКС 19.020
91.040.20
ОКП 63 1000
94 1000
Дата введения
1 декабря 2016 года
Предисловие
1 РАЗРАБОТАН Обществом с ограниченной ответственностью "Инвар-проект" (ООО "Инвар-проект") при участии Открытого акционерного общества "Научно-исследовательский центр контроля и диагностики технических систем" (АО "НИЦ КД")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 184 "Обеспечение промышленной чистоты"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 13 октября 2015 г. N 1559-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Основой проектирования промышленных предприятий является технологический процесс выпуска заданной номенклатуры продукции в заданном объеме.
Технологические решения и состав оборудования служат исходным материалом для разработки всего проекта, включая:
- планировочные и архитектурно-строительные решения зданий и помещений;
- генеральный план и транспорт;
- системы вентиляции и кондиционирования, водоснабжения и канализации, электроснабжения, сети связи сигнализации и т.д.;
- разделы мероприятий по охране окружающей среды, пожарной безопасности и других решений.
Технологические решения определяют уровень продукции, ее соответствие требуемому уровню и ее качество, т.е. гарантированное соответствие документации, техническому заданию и техническим условиям на продукцию или изделие.
Действующими нормативными и нормативными правовыми документами подробно определен порядок проектирования зданий и помещений непромышленного назначения (жилых, социальных, учреждений здравоохранения и пр.).
Требования к технологическому разделу проекта недостаточно детальны, что вызывает трудности в разработке проекта и его соответствия заданию на проектирование и другим документам, а также обеспечению унификации проектов.
Настоящий стандарт устанавливает общие требования к проектированию промышленных предприятий и дает примеры для отдельных отраслей.
1. Область применения
Настоящий стандарт устанавливает общие требования к технологическому проектированию промышленных предприятий (фармацевтическая, медицинская, химическая, радиоэлектронная, приборостроительная, электротехническая промышленность), составу и содержанию технологического раздела проекта с целью выполнения требований технологического процесса и обеспечения выпуска продукции заданной номенклатуры и объема при соблюдении требований обязательных документов. Стандарт не распространяется на добывающую промышленность, металлургию, предприятия транспорта, энергетики и пр.
Настоящий стандарт не устанавливает специальные требования, определяемые технологией производства конкретных видов продукции, особенностями обращения с опасными материалами и отходами (токсичными, радиоактивными, содержащими патогенные микроорганизмы и пр.), а также требованиями безопасности труда, на которые распространяются другие нормативные документы.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты и документы:
ГОСТ 21.110-2013 Система проектной документации для строительства. Спецификация оборудования, изделий и материалов
ГОСТ 21.401-88 Система проектной документации для строительства. Технология производства. Основные требования к рабочим чертежам
ГОСТ ИСО 14644-1-2002 Чистые помещения и связанные с ними контролируемые среды. Часть 1. Классификация чистоты воздуха
ГОСТ 17527-2014 (ISO 21067:2007) Упаковка. Термины и определения
ГОСТ Р 21.1101-2013 Система проектной документации для строительства. Основные требования к проектной и рабочей документации
ГОСТ Р 52249-2009 Правила производства и контроля лекарственных средств
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте национального органа Российской Федерации по стандартизации в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения. Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части не затрагивающей эту ссылку. Сведения о действии сводов правил можно проверить в Федеральном информационном фонде технических регламентов и стандартов.
3. Термины и определения
3.1 технологическое проектирование: Процесс разработки комплекта документации, включающей технологический раздел проекта промышленного предприятия (производства) и задания главного технолога разработчикам других разделов проекта.
3.2 технологический процесс: Совокупность операций (стадий) по производству, упаковке и контролю продукции.
3.3 технологический регламент: Документ, содержащий описание технологического процесса в последовательности его выполнения и графические материалы с указанием состава оборудования и приборов, требований к исходным и упаковочным материалам, персоналу, окружающей среде (например, параметрам микроклимата и чистоты воздуха), технологическим средам, данные по составу и количеству отходов на определенный измеритель и другие материалы.
3.4 технологическая (процессуальная) блок-схема: Графическое представление последовательности основных стадий (операций) технологического процесса с указанием исходных и упаковочных материалов, технологических сред, промежуточной и готовой продукции, мест образования отходов и выбросов, основных контрольных операций и других специальных требований (для чистых помещений - классы чистоты).
3.5 материальный баланс: Расчет количества загружаемых и получаемых продуктов на каждой операции (стадии) технологического процесса с учетом расходных норм по сырью и определением составов и количеств потерь и отходов, сточных вод, выбросов в атмосферу.
3.6 исходные материалы: Любое вещество, подлежащее переработке (обработке) в производстве, кроме упаковочных материалов.
3.7 упаковочный материал: Любой материал, применяемый для упаковывания продукции и промежуточной продукции, за исключением внешней упаковки, используемой для транспортирования. Упаковочные материалы делятся на первичные и вторичные в зависимости от наличия прямого контакта с продуктом.
3.8 комплектующие изделия: Изделия, используемые в производстве без переработки.
3.9 готовая продукция: Изделия, материалы и другая продукция, прошедшие все стадии технологического процесса, соответствующие действующим стандартам, техническим условиям или требованиям заказчика и готовые к реализации.
3.10 промежуточная продукция (нерасфасованная продукция): Изделия и материалы, которые не прошли всех стадий технологического процесса, контроля качества (испытаний), считаются незаконченными и входят в состав незавершенного производства предприятия.
3.11 производство: Все операции и виды контроля, связанные с получением, приемкой и обработкой исходных материалов, упаковкой, реализацией, хранением и отгрузкой продукции.
3.12
серия (партия): Определенное количество однородных исходных и упаковочных материалов или однородной продукции, обработанной в ходе одной или нескольких последовательных технологических операций (стадий). Примечание - При необходимости на определенных стадиях производства серия может быть разделена на подсерии, объединяемые впоследствии в однородную серию продукции. При непрерывном производстве понятие серии должно относиться к определенной части продукции, характеризуемой однородностью. С точки зрения контроля готовой продукции серия продукции включает в себя совокупность единиц готовой продукции, изготовленных из одного объема исходного материала и прошедших единую последовательность производственных операций или единый цикл стерилизации; при непрерывном производстве - все единицы, произведенные в заданный интервал времени. [ГОСТ Р 52249-2009 Общие термины и определения, статья 40]
3.13 контроль качества: Составная часть производства продукции, ориентированная на выявление дефектов в материалах, промежуточной и готовой продукции и на проверку процессов производства.
3.14
внутрипроизводственный контроль: Контроль, выполняемый в ходе технологического процесса с целью проверки соответствия продукции заданным требованиям, по результатам которого может выполняться корректировка параметров технологического процесса. Контроль состояния окружающей среды или оборудования рассматривают как элемент внутрипроизводственного контроля. [ГОСТ Р 52249-2009 Общие термины и определения, статья 6]
3.15 обеспечение качества: Комплекс мер по гарантированию соответствия продукции заданным требованиям.
3.16 перекрестное загрязнение: Загрязнение сырья, материалов и продукции другими видами сырья, материалов или продукцией.
3.17
спецификация оборудования, изделий и материалов: Текстовый проектный документ, определяющий состав оборудования, изделий и материалов, предназначенный для комплектования, подготовки и осуществления строительства. [ГОСТ 21.110-2013, статья 3.1]
4. Подготовка производства
4.1 Подготовка производства является обязательным условием выпуска продукции в соответствии с заданными требованиями.
4.2 Подготовка является комплексной задачей, которая включает в себя все необходимое для выпуска продукции:
- здания и помещения;
- процессы и оборудование;
- контрольные лаборатории;
