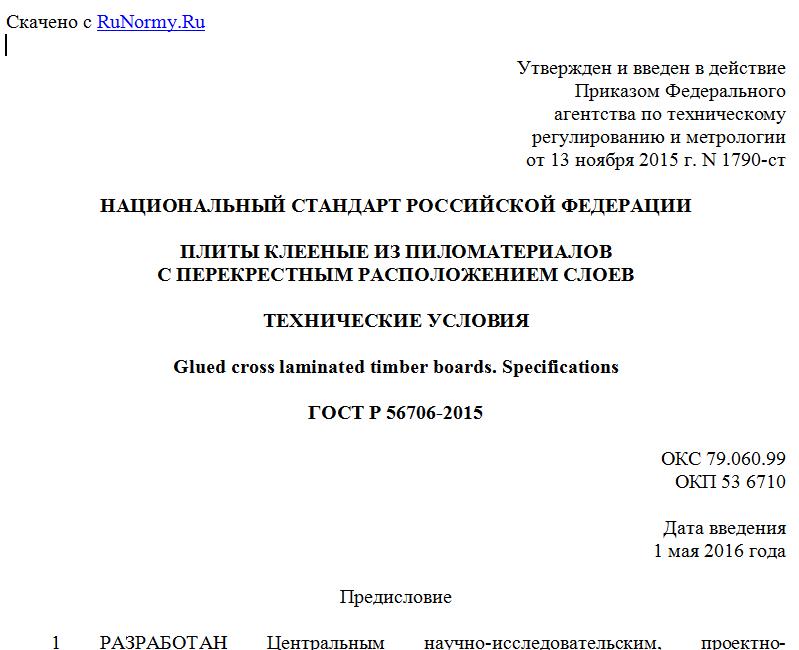

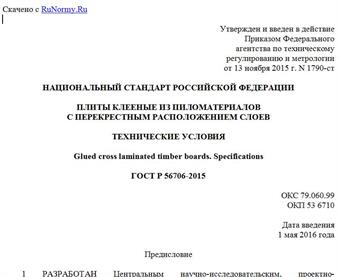

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 13 ноября 2015 г. N 1790-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ПЛИТЫ КЛЕЕНЫЕ ИЗ ПИЛОМАТЕРИАЛОВ
С ПЕРЕКРЕСТНЫМ РАСПОЛОЖЕНИЕМ СЛОЕВ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Glued cross laminated timber boards. Specifications
ГОСТ Р 56706-2015
ОКС 79.060.99
ОКП 53 6710
Дата введения
1 мая 2016 года
Предисловие
1 РАЗРАБОТАН Центральным научно-исследовательским, проектно-конструкторским и технологическим институтом им. В.А. Кучеренко (ЦНИИСК им. В.А. Кучеренко), отделением ОАО "НИЦ "Строительство"
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 13 ноября 2015 г. N 1790-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
1.1 Настоящий стандарт распространяется на плиты клееные из пиломатериалов с перекрестным расположением слоев [плиты из древесины перекрестноклееной (ДПК), далее - плиты], применяемые в несущих и ограждающих строительных конструкциях, и устанавливает технические требования, правила приемки, методы испытаний к ним.
1.2 Конструкции с использованием плит клееных из пиломатериалов с перекрестным расположением слоев могут применяться в жилищном, общественном, промышленном и других отраслях строительства в качестве самостоятельных несущих конструкций или элементов более сложных конструкций.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 9.407-84 Покрытия лакокрасочные. Метод оценки внешнего вида
ГОСТ 166-89 (ИСО 3599-76) Штангенциркули. Технические условия
ГОСТ 427-75 Линейки измерительные металлические. Технические условия
ГОСТ 2140-81 Видимые пороки древесины. Классификация, термины и определения, способы измерения
ГОСТ 3749-77 Угольники поверочные 90°. Технические условия
ГОСТ 7016-2013 Изделия из древесины и древесных материалов. Параметры шероховатости поверхности
ГОСТ 7470-92 Глубиномеры микрометрические. Технические условия
ГОСТ 7502-98 Рулетки измерительные металлические. Технические условия
ГОСТ 7661-67 Глубиномеры индикаторные. Технические условия
ГОСТ 8486-86 Пиломатериалы хвойных пород. Технические условия
ГОСТ 9621-72 Древесина слоистая клееная. Методы определения физических свойств
ГОСТ 13639-82 Детали и изделия из древесины и древесных материалов. Метод определения толщины прозрачных лаковых покрытий
ГОСТ 14192-96 Маркировка грузов
ГОСТ 14644-86 Детали и изделия из древесины и древесных материалов. Метод определения толщины непрозрачных покрытий
ГОСТ 15612-2013 Изделия из древесины и древесных материалов. Методы определения параметров шероховатости поверхности
ГОСТ 15846-2002 Продукция, отправляемая в районы Крайнего Севера и приравненные к ним местности. Упаковка, маркировка, транспортирование и хранение
ГОСТ 16588-91 (ИСО 4470-81) Пилопродукция и деревянные детали. Методы определения влажности
ГОСТ 19414-90 Древесина клееная массивная. Общие требования к зубчатым клеевым соединениям
ГОСТ 20022.6-93 Защита древесины. Способы пропитки
ГОСТ 20850-2014 Конструкции деревянные клееные несущие. Общие технические требования
ГОСТ 27325-87 Детали и изделия из древесины и древесных материалов. Метод определения адгезии лакокрасочных покрытий
ГОСТ 33120-2014 Конструкции деревянные клееные. Методы определения прочности клеевых соединений
ГОСТ 33121-2014 Конструкции деревянные клееные. Методы определения стойкости клеевых соединений к температурно-влажностным воздействиям
ГОСТ 33122-2014 Клеи для несущих деревянных конструкций. Общие технические условия
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 древесина перекрестноклееная, ДПК: Изготовленная заводским способом деревянная массивная плита, состоящая не менее чем из трех ортогонально склеенных слоев из цельных или срощенных по длине на зубчатое соединение досок и предназначенная для использования в несущих и ограждающих строительных конструкциях.
3.2 слой: Составная часть многослойной деревянной клееной плиты в виде цельной заготовки, состоящей из склеенных по длине и по ширине деревянных заготовок.
3.3 зубчатое соединение: Соединение торцами двух досок, создаваемое путем фрезерования одинаковых клинообразных шипов на торцах заготовок, которые затем склеиваются вместе.
3.4 заготовка слоя: Строганая цельная или срощенная по длине доска, подготовленная для склеивания.
3.5 толщина плиты: Размер плиты, измеренный перпендикулярно ее плоскости.
3.6 кромка: Любая из четырех более узких продольных опиленных поверхностей плиты.
3.7 пласть: Любая из двух противоположных более широких продольных поверхностей плиты.
4. Типы, основные параметры и размеры
4.1 Плиты классифицируют по следующим признакам:
- количество слоев;
- расположение слоев;
- качество наружных слоев;
- сорт древесины слоев;
- назначение (К - конструкционные, НК - не конструкционные);
- толщина слоев (плиты со слоями одинаковой или различной толщины).
4.1.1 Плиты могут состоять из 3, 5, 7, 9 или 11 слоев.
4.1.2 Плиты изготавливаются с регулярным расположением слоев. Допускается изготавливать плиты с нерегулярным расположением слоев.
4.1.3 По качеству внешних слоев плиты подразделяются на два класса:
ВК - высокое внешнее (видовое) качество: для плит, видимых в интерьере или экстерьере, например, в жилых и общественных зданиях и сооружениях;
ПК - промышленное качество: для плит, к которым не предъявляются высокие эстетические требования, например, в промышленных зданиях и сооружениях, в конструкциях перекрытий и покрытий.
4.1.4 Слои плит должны изготавливаться из пиломатериалов 1, 2 или 3 сорта по ГОСТ 8486. Допускается применять в качестве заготовок слоев доски, прошедшие машинную сортировку.
4.1.5 По толщине слоев плиты подразделяются на два типа:
- с одинаковой толщиной слоев;
- с разной толщиной слоев.
4.1.6 Плиты изготавливают длиной от 3000 до 18000 мм, шириной (высотой) от 1250 до 3800 мм, толщиной от 70 до 500 мм.
Примечание - Допускается изготавливать плиты других размеров в соответствии с возможностями производственного оборудования.
5. Технические требования
5.1 Для изготовления плит следует применять пиломатериалы хвойных пород (сосна, ель) по ГОСТ 8486. Допускается использование как цельных досок, прошедших визуальную или машинную сортировку, так и срощенных по длине на зубчатое соединение досок согласно требованиям ГОСТ 19414.
Допускается использовать пиломатериалы других хвойных пород (кедр, лиственница, пихта) в соответствии с договором (контрактом).
5.2 В слое плит необходимо использовать доски только одной породы древесины, в смежных слоях плит допускается использовать различные породы древесины.
5.3 Выбор клеев при изготовлении плит определяется классом функционального назначения и классом условий эксплуатации конструкций в соответствии с ГОСТ 20850 и ГОСТ 33122.
5.4 Толщина слоя должна быть не более 45 мм. При изготовлении плит допускается использовать слои различной толщины.
Допускается устройство в слоях компенсационных прорезей.
5.5 Разнотолщинность по ширине слоя не должна превышать 0,2 мм, а по длине - 0,3 мм соответственно.
5.6 При изготовлении плит ширина заготовки слоя после фрезерования должна быть не менее 60 мм.
5.7 Влажность заготовок слоев перед склеиванием пакетов плит зависит от условий эксплуатации и должна находиться в пределах от 8% до 15%, при этом разброс по влажности между слоями в одном пакете не должен превышать 5%.
5.8 Допустимые отклонения размеров плит должны соответствовать следующим требованиям:
- Отклонение по толщине - +/- 2 мм;
- Отклонение по ширине - +/- 4 мм;
- Отклонение по длине - +/- 7 мм.
