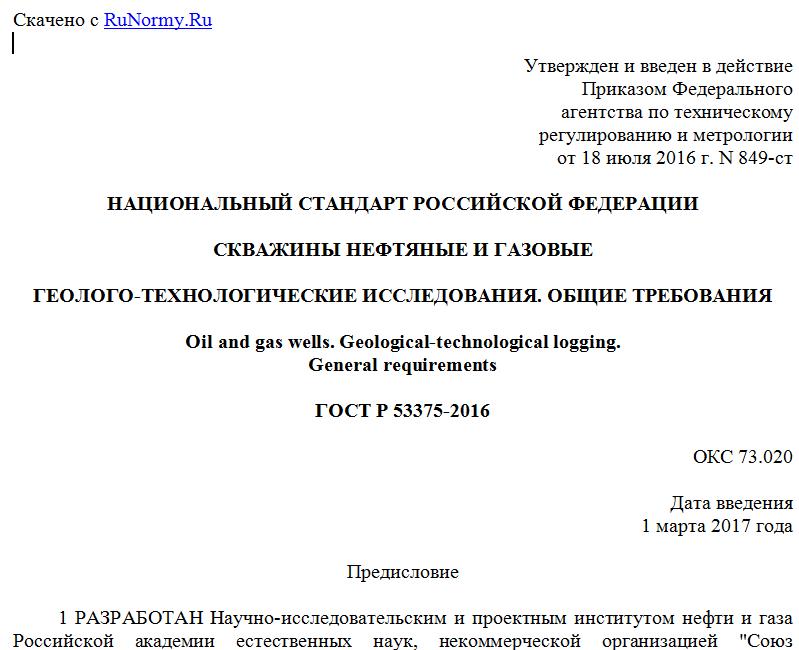

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 18 июля 2016 г. N 849-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СКВАЖИНЫ НЕФТЯНЫЕ И ГАЗОВЫЕ
ГЕОЛОГО-ТЕХНОЛОГИЧЕСКИЕ ИССЛЕДОВАНИЯ. ОБЩИЕ ТРЕБОВАНИЯ
Oil and gas wells. Geological-technological logging.
General requirements
ГОСТ Р 53375-2016
ОКС 73.020
Дата введения
1 марта 2017 года
Предисловие
1 РАЗРАБОТАН Научно-исследовательским и проектным институтом нефти и газа Российской академии естественных наук, некоммерческой организацией "Союз поддержки и развития отечественных сервисных компаний нефтегазового комплекса" и Обществом с ограниченной ответственностью "Газпром георесурс"
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 431 "Геологическое изучение, использование и охрана недр"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 18 июля 2016 г. N 849-ст
4 Настоящий стандарт разработан с целью реализации Закона Российской Федерации "О недрах" в части геологического изучения, рационального использования и охраны недр, безопасного ведения работ, связанных с использованием недр
5 ВЗАМЕН ГОСТ Р 53375-2009
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
Настоящий стандарт устанавливает требования к геолого-технологическим исследованиям (ГТИ) нефтяных и газовых скважин: службе ГТИ, подготовке скважин, аппаратуре и оборудованию с целью обеспечения безопасности при проведении ГТИ.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 8.009-84 Государственная система обеспечения единства измерений. Нормируемые метрологические характеристики средств измерений
ГОСТ 8.417-2002 Государственная система обеспечения единства измерений. Единицы величин
ГОСТ Р 8.596-2002 Государственная система обеспечения единства измерений. Метрологическое обеспечение измерительных систем. Основные положения
ГОСТ Р 8.674-2009 Государственная система обеспечения единства измерений. Общие требования к средствам измерений и техническим системам и устройствам с измерительными функциями
ГОСТ Р 8.678-2009 Государственная система обеспечения единства измерений. Формы оценки соответствия технических систем и устройств с измерительными функциями установленным требованиям
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 технические системы и устройства с измерительными функциями; ТСУИФ: Технические системы и устройства, которые наряду с их основными функциями выполняют измерительные функции.
Примечание - Гармонизировано с Федеральным законом [1], статья 2, пункт 2.3.
3.2 постоянная времени: Показатель, характеризующий инерционность динамической системы при изменении регистрируемого сигнала по экспоненциальному закону.
3.3 время запаздывания: Время от момента изменения измеряемого параметра до момента получения результата измерения с заданной погрешностью.
Примечание - Приводится для параметров, изменение которых не может быть описано экспоненциально.
3.4 время отставания: Время прохождения исследуемого объекта (бурового раствора, шлама, газа) от забоя до устья скважины.
Примечание - Определяется для каждого объекта в отдельности.
3.5 шлам: Горная порода, измельченная в процессе бурения и вынесенная на поверхность промывочной жидкостью.
3.6 проба шлама: Часть шлама, отобранная в количестве, необходимом для исследования.
3.7 фракция шлама: Совокупность отдельных частиц шлама определенного гранулометрического состава.
3.8 литологический тип (литотип) породы: Тип породы, идентифицируемый по набору литологических признаков.
3.9 шламограмма: Дискретная диаграмма, показывающая изменение процентного содержания литотипов в пробе шлама в зависимости от глубины.
3.10 LAS-формат: Формат представления данных Log ASCII Standard.
3.11 информационный канал технической системы с измерительными функциями: Конструктивно или функционально выделяемая часть технической системы, выполняющая законченную функцию от восприятия физической величины до получения результата ее измерений, выражаемого числом или соответствующим кодом.
Примечания
1 В информационный канал обычно включают первичный преобразователь физической величины, аналого-цифровой преобразователь (для датчика с аналоговым выходным сигналом), линию связи, программные средства обработки информации, устройство отображения и регистрации информации.
2 Один информационный канал может включать в себя несколько первичных преобразователей и алгоритм совместной обработки получаемой с них информации.
3.12 датчики (первичные преобразователи) технологических параметров: Технические устройства, осуществляющие преобразование физической величины в информационный сигнал.
3.13 технологические параметры, измеряемые прямыми методами: Технологические параметры ГТИ, которые могут быть непосредственно измерены соответствующим технологическим датчиком.
Примечание - Размерность величины технологических параметров, измеряемых прямыми методами, совпадает с размерностью величины, измеряемой датчиком.
3.14 технологические параметры, измеряемые косвенными методами: Технологические параметры, для которых регистрацию проводят путем измерения физических величин, связанных с ними некоторой функциональной зависимостью.
Примечание - Для технологических параметров, измеряемых косвенными методами, размерность физической величины может отличаться от размерности величины, регистрируемой соответствующим датчиком.
3.15 расчетные технологические параметры: Технологические параметры, вычисляемые по фиксированному алгоритму на основании одного или нескольких зарегистрированных параметров.
3.16 измерение параметров бурового раствора на входе в скважину: Измерение параметров бурового раствора, закачиваемого в скважину, осуществляемое:
- в емкости, из которой раствор забирается буровым насосом, путем установки измерителя в потоке непосредственно перед всасывающей трубой;
- путем отбора части раствора из всасывающей трубы специальным насосом, измерения параметров в измерительном блоке и сброса раствора в емкость перед всасывающей трубой;
- непосредственно во всасывающей трубе БУ или манифольде путем установки специального оборудования.
3.17 измерение параметров бурового раствора на выходе из скважины: Измерение параметров бурового раствора, выходящего из скважины, осуществляемое как можно ближе к устью, по возможности до контакта с атмосферой, например:
- в приемном бачке вибросита путем установки в него измерителей соответствующих размеров;
- путем отбора пробы бурового раствора до вибросита специальным насосом, измерения параметров в измерительном блоке и сброса раствора в бачок вибросита;
- путем отбора части раствора из разъемного устья специальным насосом, измерения параметров в измерительном блоке и сброса раствора обратно в разъемное устье или бачок вибросита.
4. Обозначения и сокращения
4.1 В настоящем стандарте применены следующие обозначения:
C1 - метан;
C2 - этан;
C3 - пропан;
C4 - бутан;
C5 - пентан.
4.2 В настоящем стандарте применены следующие сокращения:
АВПД - аномально высокое пластовое давление;
АВПоД - аномально высокое поровое давление;
БУ - буровая установка;
ГИС - геофизические исследования скважин;
ГТИ - геолого-технологические исследования;
ИК-спектрометрия - инфракрасная спектрометрия;
ТВД - термовакуумная дегазация;
УЭП - удельная электрическая проводимость.
5. Общие положения
