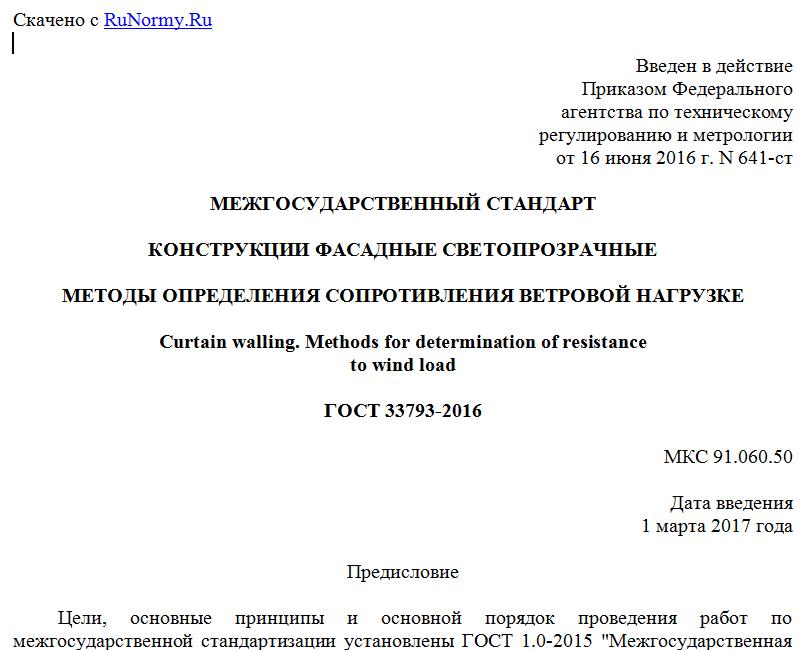

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 16 июня 2016 г. N 641-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
КОНСТРУКЦИИ ФАСАДНЫЕ СВЕТОПРОЗРАЧНЫЕ
МЕТОДЫ ОПРЕДЕЛЕНИЯ СОПРОТИВЛЕНИЯ ВЕТРОВОЙ НАГРУЗКЕ
Curtain walling. Methods for determination of resistance
to wind load
ГОСТ 33793-2016
МКС 91.060.50
Дата введения
1 марта 2017 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН Федеральным государственным бюджетным учреждением "Научно-исследовательский институт строительной физики Российской академии архитектуры и строительных наук" (НИИСФ РААСН), ЗАО "Алкон Трейд Систем"
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 25 мая 2016 г. N 88-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 16 июня 2016 г. N 641-ст межгосударственный стандарт ГОСТ 33793-2016 введен в действие в качестве национального стандарта Российской Федерации с 1 марта 2017 г.
5 ВВЕДЕН ВПЕРВЫЕ
Информация об изменении к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
Настоящий стандарт устанавливает методы определения сопротивления ветровой нагрузке наружных конструкций фасадных светопрозрачных, имеющих различные типы несущего каркаса, изготовляемых из различных материалов и применяемых в зданиях и сооружениях различного назначения.
Методы, содержащиеся в настоящем стандарте, применяют при проведении типовых, сертификационных, периодических и других лабораторных испытаний.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 112-78 Термометры метеорологические стеклянные. Технические условия
ГОСТ 577-68 Индикаторы часового типа с ценой деления 0,01 мм. Технические условия
ГОСТ 3899-81 Преобразователи электроконтактные для контроля линейных размеров. Технические условия
ГОСТ 7502-98 Рулетки измерительные металлические. Технические условия
ГОСТ 18140-84 Манометры дифференциальные ГСП. Общие технические условия
ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия
ГОСТ 22521-85 Датчики давления, разрежения и разности давлений с пневматическим аналоговым выходным сигналом ГСП. Общие технические условия
ГОСТ 26602.5-2001 Блоки оконные и дверные. Методы определения сопротивления ветровой нагрузке
ГОСТ 33079-2014 Конструкции фасадные светопрозрачные навесные. Классификация. Термины и определения
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт изменен (заменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 сопротивление ветровой нагрузке: Способность конструкции фасадной светопрозрачной сохранять работоспособность и целостность под воздействием ветрового давления, имитирующего ветровую нагрузку.
3.2 конструкция фасадная светопрозрачная; КФС: Конструкция, состоящая из каркаса, крепежных элементов, уплотнителей и светопрозрачного и непрозрачного заполнений.
3.3 перемещение , мм: Величина изменения положения какой-либо точки элемента КФС (как правило, ригеля, стойки, открывающихся элементов) в направлении нормали к плоскости изделия под воздействием ветровой нагрузки.
3.4 прогиб f, мм: Величина, определяемая как разность перемещения точки, расположенной в центральной части элемента КФС (наиболее перемещаемой точки под воздействием ветровой нагрузки), и полусуммы перемещений концов этого элемента.
3.5 предельный прогиб: Максимально допустимый прогиб элемента КФС, устанавливаемый в нормативно-технической документации.
3.6 относительный прогиб , мм: Величина, выражаемая отношением прогиба определенного элемента КФС к его длине и имеющая вид дроби с числителем, равным единице, и знаменателем, выраженным числом.
3.7 перепад давления , Па: Разность давлений воздуха на наружной и внутренней поверхностях образца при проведении испытания.
3.8 положительное давление: Давление воздуха на наружную поверхность выше, чем на внутреннюю.
3.9 отрицательное давление: Давление воздуха на внутреннюю поверхность выше, чем на наружную.
3.10 створчатый элемент: Открывающийся элемент (створка, полотно, форточка, фрамуга, клапан) испытываемой конструкции.
3.11 притвор: Место сопряжения створчатого элемента и коробки КФС. Сопряжение, как правило, происходит через уплотняющие прокладки.
3.12 образец для испытания: Конструкция в сборе или ее фрагмент, удовлетворяющие требованиям настоящего стандарта, технические характеристики которых соответствуют представленным в испытательный центр (лабораторию) конструкторской документации и нормативным документам.
3.13 остаточная деформация: Изменение формы или размера, которое остается после отмены испытательного давления.
3.14 работоспособность: Способность элементов открывания работать в режиме нормальной эксплуатации после перепадов давления.
3.15 целостность: Неразрушение элементов заполнения при перепаде давления, а также сохранение элементов каркаса конструкции и уплотнителей в проектном положении после снятия нагрузки.
4. Метод определения сопротивления ветровой нагрузке
4.1 Общие положения
Сущность метода определения сопротивления ветровой нагрузке конструкции фасадной светопрозрачной (КФС) по ГОСТ 33079 состоит в испытании конструкции к воздействию на нее заданных перепадов давления , измерении перемещений конкретных точек несущих элементов с последующим расчетом прогибов и в оценке работоспособности и целостности образца.
Методы основаны на проведении трех видов испытаний:
I - определение прогибов элементов конструкции при заданном нормативном перепаде давления ;
II - определение работоспособности конструкции при многократном воздействии перепадов давления ;
III - проверка прочности (несущей способности) конструкции при однократном воздействии расчетного перепада давления .
Значения перепадов давления при проведении указанных испытаний соотносятся следующим образом:
(значение может быть увеличено по требованию заказчика).
Испытания видов I и II проводят для определения работоспособности конструкции. В случае отсутствия у образца открывающихся элементов испытания вида II допускается не проводить. Испытание вида III проводят для оценки безопасности конструкции по критерию целостности при предельных нагрузках.
4.2 Испытательное оборудование и средства контроля
4.2.1 Испытательное оборудование
4.2.1.1 Испытательная установка для определения сопротивления ветровой нагрузке конструкций фасадных светопрозрачных состоит из:
- герметичной камеры с регулируемым проемом и конструкции для крепления образца;
- оборудования для создания, поддержания и быстрого изменения давления воздуха от минус 5000 Па до плюс 5000 Па в заданном интервале (компрессоры, воздушные насосы, регуляторы давления, регуляторы перепада давления, запорная арматура);
- приспособлений для крепления измерительных приборов, обеспечивающих их устойчивость (фиксируемое положение) во время испытаний.
Принципиальная схема испытательной установки приведена на рисунке 1.
1 - компрессор (воздушный насос); 2 - регулятор расхода
воздуха; 3 - запорный кран; 4 - приспособление
для крепления измерительных приборов (индикаторов
перемещений); 5 - шланги; 6 - датчики давления (манометры);
7 - герметичная камера; 8 - вариант конструкции
для крепления образца; 9 - эластичные уплотняющие
соединения; 10 - образец; 11 - измерительный прибор
(например, цифровые индикаторы линейных перемещений;
количество и места размещения определяются
программой испытаний)
