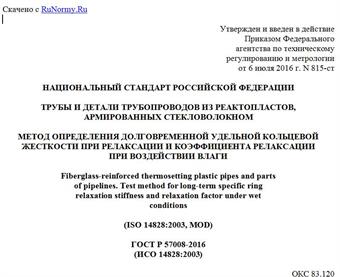

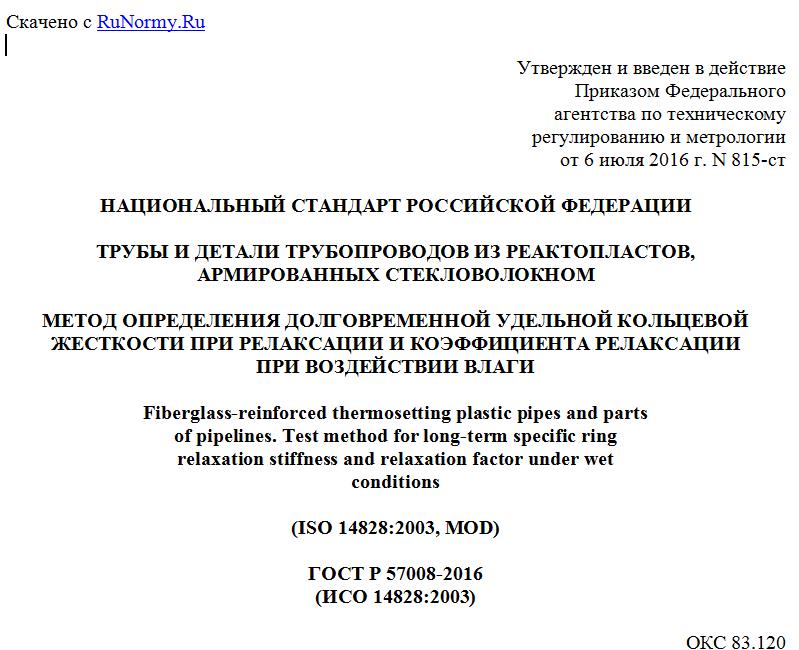

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ТРУБЫ И ДЕТАЛИ ТРУБОПРОВОДОВ ИЗ РЕАКТОПЛАСТОВ,
АРМИРОВАННЫХ СТЕКЛОВОЛОКНОМ
МЕТОД ОПРЕДЕЛЕНИЯ ДОЛГОВРЕМЕННОЙ УДЕЛЬНОЙ КОЛЬЦЕВОЙ
ЖЕСТКОСТИ ПРИ РЕЛАКСАЦИИ И КОЭФФИЦИЕНТА РЕЛАКСАЦИИ
ПРИ ВОЗДЕЙСТВИИ ВЛАГИ
Fiberglass-reinforced thermosetting plastic pipes and parts
of pipelines. Test method for long-term specific ring
relaxation stiffness and relaxation factor under wet
conditions
(ISO 14828:2003, MOD)
ГОСТ Р 57008-2016
(ИСО 14828:2003)
ОКС 83.120
23.040.50
Дата введения
1 января 2017 года
Предисловие
1 ПОДГОТОВЛЕН Автономной некоммерческой организацией "Центр нормирования, стандартизации и классификации композитов" при участии Объединения юридических лиц "Союз производителей композитов" на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 497 "Композиты, конструкции и изделия из них"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 6 июля 2016 г. N 815-ст
4 Настоящий стандарт является модифицированным по отношению к международному стандарту ИСО 14828:2003 "Трубы из термореактивных стеклопластиков (GRP). Определение долговременной удельной кольцевой жесткости при релаксации при влажных условиях и расчет коэффициента релаксации при влажных условиях" (ISO 14828:2003 "Glass-reinforced thermosetting plastics (GRP) pipes. - Determination of the long-term specific ring relaxation stiffness under wet conditions and calculation of the wet relaxation factor", MOD), включая изменение к нему Amd 1:2010, путем изменения содержания отдельных структурных элементов, которые выделены вертикальной линией, расположенной на полях напротив соответствующего текста.
Оригинальный текст модифицированных структурных элементов примененного международного стандарта приведен в дополнительном приложении ДА. Отдельные структурные элементы изменены в целях соблюдения норм русского языка и технического стиля изложения, а также в соответствии с ГОСТ Р 1.5-2012.
Сравнение структуры настоящего стандарта со структурой указанного международного стандарта приведено в дополнительном приложении ДБ.
В настоящем стандарте раздел 2 изменен в соответствии с особенностями российской национальной стандартизации.
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные и межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДВ
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт распространяется на трубы и детали трубопроводов из реактопластов, армированных стекловолокном, и устанавливает метод определения долговременной удельной кольцевой жесткости при релаксации и коэффициента релаксации при воздействии влаги.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 54559-2011 Трубы и детали трубопроводов из реактопластов, армированных волокном. Термины и определения
ГОСТ Р 55071-2012 Трубы и детали трубопроводов из реактопластов, армированных стекловолокном. Методы испытаний. Определение начальной удельной кольцевой жесткости
ГОСТ Р 55077-2012 Трубы и детали трубопроводов из реактопластов, армированных стекловолокном. Методы определения химической стойкости внутренней поверхности в условиях нагружения
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены термины по ГОСТ Р 54559, а также следующие термины с соответствующими определениями:
3.1
сжимающая нагрузка F, Н: Нагрузка, приложенная к трубе и вызывающая кольцевую деформацию. [ГОСТ Р 55071-2012, статья 3.1]
3.2
средний диаметр dср, мм: Диаметр окружности, соответствующий середине поперечного сечения стенки трубы. Примечание - Средний диаметр dср, мм, вычисляют по формуле dср = dн - e, (1) где dн - среднее значение наружного диаметра трубы, мм; e - среднее значение толщины стенки трубы, мм. Допускается определять средний диаметр dср по формуле dср = dв - e, (2) где dв - среднее значение внутреннего диаметра трубы, мм. Также допускается вычислять средний диаметр dср по формуле (3) где le - среднее значение длины окружности по наружному диаметру трубы, мм. [ГОСТ Р 55071-2012, статья 3.4]
3.3
начальная удельная кольцевая жесткость S0, Н/м2: Начальное значение удельной кольцевой жесткости трубы. [ГОСТ Р 55071-2012, статья 3.5]
3.4 долговременная удельная кольцевая жесткость при релаксации Sx,1,relax,wet: Значение удельной кольцевой жесткости в "положении 1" (см. 7.5) за x лет при воздействии влаги, полученное путем экстраполяции измерений долговременной жесткости при постоянной нагрузке.
3.5
кольцевая деформация y, м: Вертикальное изменение диаметра трубы, уложенной горизонтально, вследствие воздействия вертикальной сжимающей нагрузки. [ГОСТ Р 55071-2012, статья 3.2]
3.6 долговременная нагрузка Fx,1,wet, Н: Значение нагрузки в "положении 1" за x лет при воздействии влаги, полученное путем экстраполяции значений долговременной нагрузки при постоянной деформации.
4 Сущность метода
Сущность метода заключается в нагружении образца для испытаний, расположенного горизонтально и погруженного в воду, при заданной температуре, диаметрально сжимающей нагрузкой на время, в течение которого кольцевая деформация остается постоянной. Нагрузку измеряют через заданные промежутки времени до достижения расчетной деформации (см. 7.8). По результатам испытаний определяют долговременную удельную кольцевую жесткость при релаксации и коэффициент релаксации при воздействии влаги.
5 Оборудование
5.1 Установка для испытаний на сжатие, состоящая из следующих основных элементов: - рама нагружающая, состоящая из двух параллельных пластин с ребрами жесткости; - стержни с резьбой и гайками, при помощи которых устанавливают и поддерживают значение кольцевой деформации образца; - площадки нагружающие по 5.2. Необходимо убедиться в том, что на прилагаемую силу не воздействуют гидростатические эффекты или трение. 5.2 Площадки нагружающие 5.2.1 Нагружающие площадки должны быть выполнены в виде пары пластин или брусков. Главные оси нагружающих площадок должны быть перпендикулярны и отцентрованы к направлению сжимающей нагрузки в соответствии со схемой нагружения образца, приведенной на рисунке 1. Нагружающие площадки должны быть плоскими, гладкими, ровными и параллельными друг другу. Нагружающие площадки должны быть изготовлены из гидростойкого материала. В нагружающих площадках должны быть предварительно просверлены отверстия для стержней так, чтобы стержни не проходили сквозь образец, установленный между нагружающими площадками.
