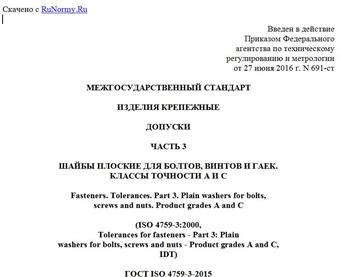

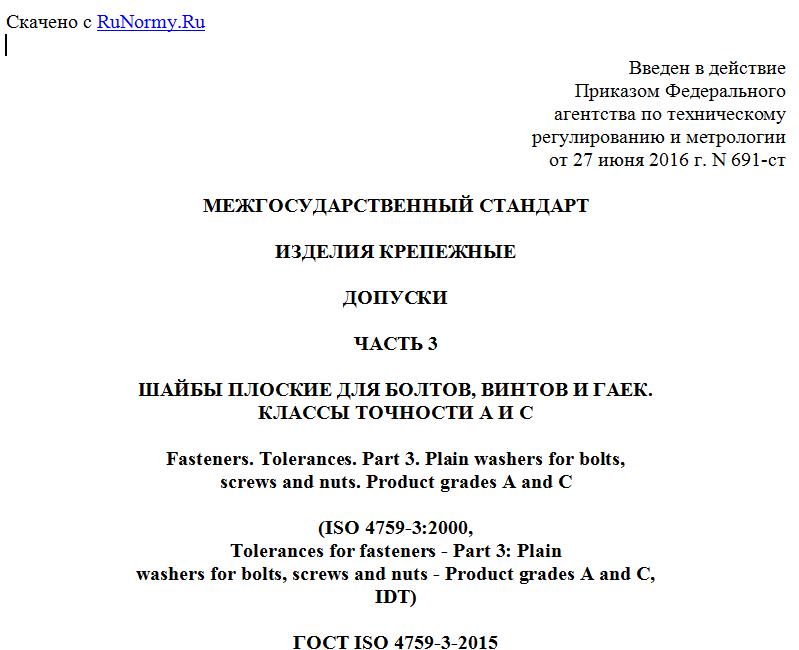

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 27 июня 2016 г. N 691-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ИЗДЕЛИЯ КРЕПЕЖНЫЕ
ДОПУСКИ
ЧАСТЬ 3
ШАЙБЫ ПЛОСКИЕ ДЛЯ БОЛТОВ, ВИНТОВ И ГАЕК.
КЛАССЫ ТОЧНОСТИ A И C
Fasteners. Tolerances. Part 3. Plain washers for bolts,
screws and nuts. Product grades A and C
(ISO 4759-3:2000,
Tolerances for fasteners - Part 3: Plain
washers for bolts, screws and nuts - Product grades A and C,
IDT)
ГОСТ ISO 4759-3-2015
Группа Г30
МКС 21.060.30
Дата введения
1 января 2018 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ) на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 5
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 229 "Крепежные изделия".
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 29 сентября 2015 г. N 80-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Азербайджан AZ Азстандарт
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Грузия GE Грузстандарт
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Туркменистан TM Главгосслужба "Туркменстандартлары"
Узбекистан UZ Узстандарт
Украина UA Минэкономразвития Украины
4 Приказом Федерального агентства по техническому регулированию и метрологии от 27 июня 2016 г. N 691-ст межгосударственный стандарт ГОСТ ISO 4759-3-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2018 г.
5 Настоящий стандарт идентичен международному стандарту ISO 4759-3:2000 "Допуски для крепежных изделий. Часть 3. Плоские шайбы для болтов, винтов и гаек. Классы точности A и C" ("Tolerances for fasteners. Part 3: Plain washers for bolts, screws and nuts - Product grades A and C", IDT).
Международный стандарт разработан техническим комитетом по стандартизации ISO/TC 2 "Крепежные изделия" Международной организации по стандартизации (ISO).
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для увязки с наименованиями, принятыми в существующем комплексе межгосударственных стандартов.
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты" (по состоянию на 1 января текущего года), а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1. Область применения
Настоящий стандарт устанавливает допуски, используемые при разработке стандартов на штампованные плоские шайбы классов точности A и C, предназначенные для болтов, винтов и гаек с номинальным диаметром резьбы от 1 до 150 мм включительно.
Рекомендуется использовать эти допуски также для нестандартных шайб.
Примечание - Класс точности определяют качеством изделия и значением допусков.
В приложении А приведены допуски, установленные в ISO 286-1 [1] и ISO 286-2 [2].
2. Нормативные ссылки
Для применения настоящего стандарта необходимы следующие ссылочные документы. Для датированных ссылок применяют только указанное издание ссылочного документа. Для недатированных ссылок применяют последнее издание ссылочного документа (включая все его изменения).
ISO 1101, Geometrical Product Specifications (GPS) - Geometrical tolerancing - Tolerances of form, orientation, location and run-out (Геометрические характеристики изделий. Установление геометрических допусков. Допуски формы, ориентации, расположения и биения)
ISO 2692:1988 <1>, Technical drawings - Geometrical tolerancing - Maximum material principle (Чертежи технические. Допуски на геометрические параметры. Принцип максимума материала)
--------------------------------
<1> Стандарт заменен на ISO 2692:2014. Однако для однозначного соблюдения требования настоящего стандарта, выраженного в датированной ссылке, рекомендуется использовать только указанное в этой ссылке издание.
ISO 4042:1999, Fasteners - Electroplated coatings (Изделия крепежные. Электролитические покрытия)
3. Допуски
Допуски на плоские шайбы классов точности A и C указаны в таблице 1.
Таблица 1
Элемент Допуск
Класс точности
A C
3.1 Отверстие с гарантированным зазором (штампованное) 1 - утяжка; 2 - вырыв h, мм d1, допуск h1, min h, мм d1, допуск
h <= 4 H13 0,5h h <= 4 H14
h > 4 H14 0,3h h > 4 H15
Могут присутствовать ненормированные утяжка и вырыв. Могут присутствовать, ненормированные h1, утяжка и вырыв.
h1 - часть отверстия в пределах, установленных для d1
3.2 Наружный диаметр (штампованный) 1 - утяжка; 2 - вырыв h, мм d2, допуск d2, допуск
h <= 4 h14 h16
h > 4 h15
Присутствуют, ненормированные h2, утяжка и вырыв. h2 - часть наружного контура в пределах допуска, установленного для d2
3.3 Толщина h Допуск h Допуск
мм мм
До 0,5 включ. +/- 0,05 До 0,5 включ. +/- 0,1
Св. 0,5 до 1 " +/- 0,1 Св. 0,5 до 1 " +/- 0,2
" 1 " 2,5 " +/- 0,2 " 1 " 2,5 " +/- 0,3
" 2,5 " 4 " +/- 0,3 " 2,5 " 4 " +/- 0,6
" 4 " 6 " +/- 0,6 " 4 " 6 " +/- 1
" 6 " 10 " +/- 1 " 6 " 10 " +/- 1,2
" 10 " 20 " +/- 1,2 " 10 " 20 " +/- 1,6
3.4 Фаска emin = 0,25h; emax = 0,5h
3.5 Допуски формы и месторасположения
3.5.1 Изменение толщины для одной и той же детали Примечание - Требования к применяют на расстоянии x, равном 0,1(d2 - d1), от края отверстия и наружного края: т.е. только на 60% ширины кольца. h Требования отсутствуют
мм
До 0,5 включ. 0,025
Св. 0,5 до 1 " 0,05
" 1 " 2,5 " 0,1
" 2,5 " 4 " 0,15
" 4 " 6 " 0,2
" 6 " 10 " 0,3
" 10 " 20 " 0,4
3.5.2 Соосность Примечание - Допуск t1 базируется на размере d2. d2, мм t1 d2, мм t1
d2 <= 50 2 IT12 d2 <= 50 2 IT15
d2 > 50 2 IT13 d2 > 50 2 IT16
