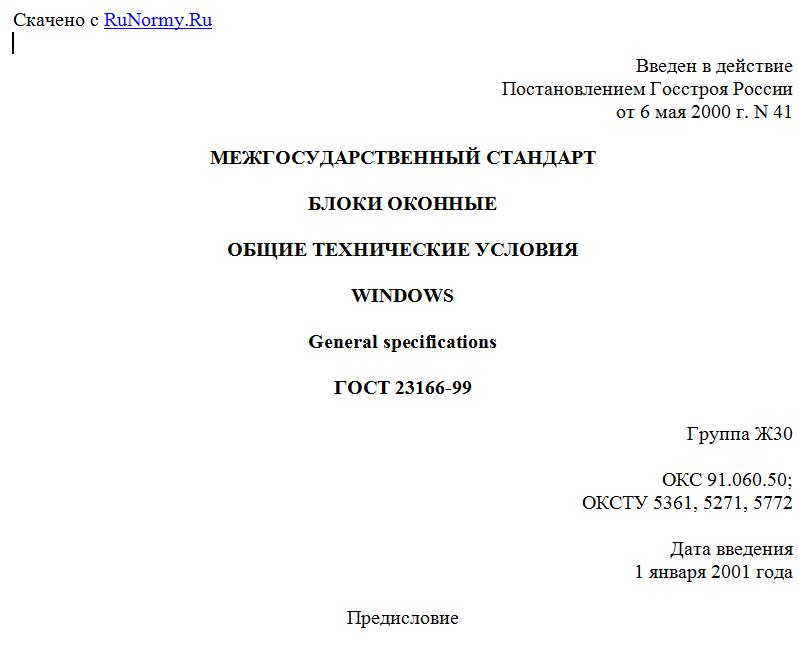

Введен в действие
Постановлением Госстроя России
от 6 мая 2000 г. N 41
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
БЛОКИ ОКОННЫЕ
ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ
WINDOWS
General specifications
ГОСТ 23166-99
Группа Ж30
ОКС 91.060.50;
ОКСТУ 5361, 5271, 5772
Дата введения
1 января 2001 года
Предисловие
1. Разработан Управлением стандартизации, технического нормирования и сертификации Госстроя России, ГП Центр методологии нормирования и стандартизации в строительстве Госстроя России, ГНИиПП "Научстандартдом-Гипролеспром" с участием фирмы ЗАО "КБЕ Оконные технологии".
Внесен Госстроем России.
2. Принят Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и сертификации в строительстве (МНТКС) 2 декабря 1999 г.
За принятие проголосовали
Наименование государства Наименование органа государственного управления строительством
Республика Армения Министерство градостроительства Республики Армения
Республика Казахстан Комитет по делам строительства Министерства энергетики, индустрии и торговли Республики Казахстан
Кыргызская Республика Государственная инспекция по архитектуре и строительству при Правительстве Кыргызской Республики
Республика Молдова Министерство развития территорий, строительства и коммунального хозяйства Республики Молдова
Российская Федерация Госстрой России
Республика Узбекистан Государственный комитет строительства, архитектуры и жилищной политики Узбекистана
Украина Государственный комитет строительства, архитектуры и жилищной политики Украины
3. Взамен ГОСТ 23166-78.
4. Утвержден и введен в действие с 1 января 2001 г. в качестве государственного стандарта Российской Федерации Постановлением Госстроя России от 06.05.2000 г. N 41.
1. Область применения
Настоящий стандарт распространяется на оконные и балконные дверные блоки (далее - оконные блоки или изделия) из древесины, пластмасс и металлических сплавов для зданий и сооружений различного назначения.
Стандарт не распространяется на светопрозрачные фасадные системы, зенитные фонари, а также на изделия специального назначения (противовзломные, пуленепробиваемые, противопожарные и др.).
Стандарт является основополагающим для комплекса стандартов на конкретные виды и конструкции оконных блоков, а также их комплектующие детали.
Требования настоящего стандарта являются обязательными (кроме оговоренных в тексте стандарта как рекомендуемые или справочные).
Стандарт может быть применен для сертификации изделий.
2. Нормативные ссылки
В настоящем стандарте приведены ссылки на следующие стандарты:
ГОСТ 9.303-84 ЕСЗКС. Покрытия металлические и неметаллические неорганические. Общие требования к выбору
ГОСТ 111-2014 Стекло листовое бесцветное. Технические условия
ГОСТ 538-2014. Изделия замочные и скобяные. Общие технические условия
ГОСТ 3749-77. Угольники поверочные 90°. Технические условия
ГОСТ 5089-2011 Замки, защелки, механизмы цилиндровые. Технические условия
ГОСТ 7502-98. Рулетки измерительные металлические. Технические условия
ГОСТ 10354-82. Пленка полиэтиленовая. Технические условия
ГОСТ 15140-78. Материалы лакокрасочные. Методы определения адгезии
ГОСТ 19091-2012 Замки, защелки, механизмы цилиндровые. Методы испытаний
ГОСТ 24033-80. Окна и балконные двери деревянные. Методы механических испытаний
ГОСТ 24700-99. Блоки оконные деревянные со стеклопакетами. Технические условия
ГОСТ 24866-2014 Стеклопакеты клееные. Технические условия
ГОСТ 26602.1-99. Блоки оконные и дверные. Методы определения сопротивления теплопередаче
ГОСТ 26602.2-99. Блоки оконные и дверные. Методы определения воздухо- и водопроницаемости
ГОСТ 26602.3-99. Блоки оконные и дверные. Метод определения звукоизоляции <*>
--------------------------------
<*> На территории Российской Федерации действуют ГОСТ Р ИСО 10140-1-2012 - ГОСТ Р ИСО 10140-5-2012.
ГОСТ 26602.4-2012. Блоки оконные и дверные. Метод определения общего коэффициента пропускания света
ГОСТ 30698-2014 Стекло закаленное. Технические условия
3. Термины и определения
Термины и определения, применяемые в настоящем стандарте, приведены в Приложении А.
4. Классификация и условное обозначение
4.1. Оконные блоки классифицируют по следующим признакам:
материалам рамочных элементов;
вариантам заполнения светопрозрачной части;
назначению;
вариантам конструктивного исполнения;
архитектурному рисунку;
основным эксплуатационным характеристикам.
Первые два признака относят к признакам вида изделий.
4.2. По материалам рамочных элементов изделия подразделяют на:
деревянные;
поливинилхлоридные;
из алюминиевых сплавов;
стальные;
стеклопластиковые;
комбинированные (деревоалюминиевые, деревополивинилхлоридные и т.п.).
4.3. По вариантам заполнения светопрозрачной части изделия подразделяют:
с листовым стеклом;
со стеклопакетами;
с листовым стеклом и стеклопакетами.
Основные варианты заполнения светопрозрачной части оконных блоков приведены на рисунке 1.
а - одинарный оконный блок с одним стеклом;
б - одинарный оконный блок с однокамерным стеклопакетом;
в - одинарный оконный блок с двухкамерным стеклопакетом;
г - спаренный оконный блок с двойным остеклением;
д - спаренный оконный блок со стеклом и стеклопакетом;
е - раздельный оконный блок с двойным остеклением;
ж - раздельно-спаренный оконный блок с тройным остеклением;
з - раздельный оконный блок со стеклом и однокамерным стеклопакетом;
и - раздельный оконный блок со стеклом и двухкамерным стеклопакетом;
к - раздельный оконный блок с двумя стеклопакетами
Рисунок 1 - Основные типы конструкций и варианты заполнения
светопрозрачной части оконных блоков
4.4. По назначению изделия подразделяют на предназначенные для применения в жилых, общественных, производственных и других видах зданий и сооружений.
4.5. По вариантам конструктивного исполнения изделия классифицируют:
по типам конструкции: одинарные, спаренные, раздельные, раздельно-спаренные;
по числу рядов остекления:
с одинарным остеклением (для неотапливаемых помещений);
с двойным остеклением;
с тройным остеклением;
с четверным остеклением;
по числу створок в одном ряду остекления:
одностворчатые;
двухстворчатые;
многостворчатые;
по направлению открывания створок:
внутрь помещения;
наружу;
двухстороннего открытия;
левого открывания;
