"ГОСТ IEC 60974-7-2015. Межгосударственный стандарт. Оборудование для дуговой сварки. Часть 7. Горелки"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

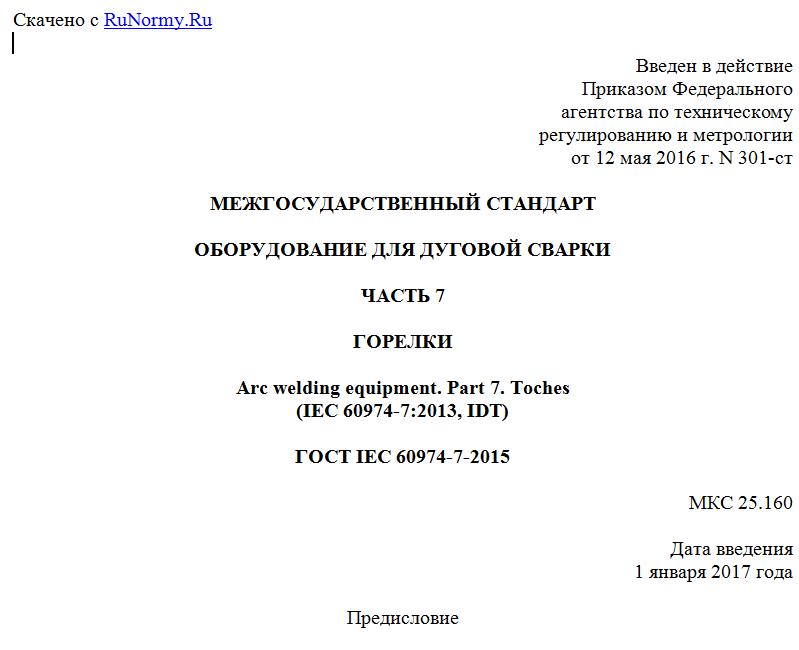

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 12 мая 2016 г. N 301-ст

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ОБОРУДОВАНИЕ ДЛЯ ДУГОВОЙ СВАРКИ

ЧАСТЬ 7

ГОРЕЛКИ

Arc welding equipment. Part 7. Toches
(IEC 60974-7:2013, IDT)

ГОСТ IEC 60974-7-2015

МКС 25.160

Дата введения
1 января 2017 года

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"

Сведения о стандарте

1 ПОДГОТОВЛЕН Федеральным государственным автономным учреждением "Научно-учебный центр "Сварка и контроль" при МГТУ им. Н.Э. Баумана" (ФГАУ "НУЦ СК при МГТУ им. Н.Э. Баумана"), Национальным агентством контроля сварки (СРО НП "НАКС"), Научно-производственной фирмой "Инженерный и технологический сервис" (НПФ "ИТС"), Обществом с ограниченной ответственностью "Шторм" (ООО "Шторм") на основе собственного аутентичного перевода на русский язык стандарта, указанного в п. 5
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 364 "Сварка и родственные процессы"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 29 сентября 2015 г. N 80-П)
За принятие проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Молдова MD Молдовастандарт
Россия RU Госстандарт России
Таджикистан TJ Таджикстандарт

4 Приказом Федерального агентства по техническому регулированию и метрологии от 12 мая 2016 г. N 301-ст межгосударственный стандарт ГОСТ IEC 60974-7-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2017 г.
5 Настоящий стандарт идентичен международному стандарту IEC 60974-7:2013 Arc welding equipment - Part 7: Toches (Оборудование для дуговой сварки - Часть 7: Горелки).
Международный стандарт разработан техническим комитетом по стандартизации IEC TC 26 "Электросварка".
Перевод с английского языка (en).
Официальные экземпляры международного стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, и международных стандартов, на которые даны ссылки, имеются в Федеральном информационном фонде технических регламентов и стандартов.
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном приложении ДА.
Степень соответствия - идентичная (IDT)
6 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты" (по состоянию на 1 января текущего года), а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

Введение

Международная электротехническая комиссия (МЭК) является всемирной организацией по стандартизации, включающей в себя все национальные комитеты (национальные комитеты МЭК). Целью МЭК является развитие международного сотрудничества по всем вопросам стандартизации в области электрической и электронной аппаратуры.
Международный стандарт IEC 60974-7 был подготовлен техническим комитетом МЭК N 26: Электрическая сварка.

1. Область применения

В настоящем стандарте установлены требования к безопасности и конструкции горелок для дуговой сварки и родственных процессов. Стандарт применяется к ручным горелкам, автоматическим горелкам, горелкам с воздушным и жидкостным охлаждением, а также к механизированным горелкам с катушками и к горелкам, имеющим систему удаления дыма.
Стандарт определяет, что в состав горелки входит корпус горелки, кабель-шланговый пакет и прочие детали.
Стандарт также распространяется на кабель-шланговый пакет, расположенный между источником сварочного тока и вспомогательным оборудованием.
Настоящий стандарт не распространяется на держатели электродов для ручной дуговой сварки, а также на горелки для воздушно-дуговой резки/строжки.
Примечание 1 - Родственными процессами являются электродуговая резка и электродуговое напыление.
Примечание 2 - Прочие детали перечислены в таблице A.1.
Примечание 3 - В стандарте термины "горелка" и "сварочный пистолет" являются взаимозаменяемыми. Для удобства в тексте стандарта используется термин "горелка".

2. Нормативные ссылки

Для применения настоящего стандарта необходимы следующие ссылочные документы. Для датированных ссылок применяют только указанное издание ссылочного документа, для недатированных ссылок применяют последнее издание ссылочного документа (включая все его изменения):
IEC 60050 (all parts) International Electrotechnical [Международный электротехнический словарь (все части)]
IEC 60529 Degrees of protection provided by enclosures (IP Code) [Степени защиты, обеспечиваемые корпусами (код IP)]
IEC 60664-1 Insulation coordination for equipment within low-voltage systems - Part 1: Principles, requirements and tests (Координация изоляции для оборудования в низковольтных системах. Часть 1. Принципы, требования и испытания)
IEC 60695-11-10 Fire hazard testing - Part 11-10: Test flames - 50 W horizontal and vertical flame test methods (Испытания на пожароопасность. Часть 11-10. Пламя для испытания. Методы испытания горизонтальным и вертикальным пламенем мощностью 50 Вт)
IEC 60974-1:2012 Arc welding equipment - Part 1: Welding power sources (Оборудование для дуговой сварки - Часть 1. Источники сварочного тока).

3. Термины и определения

В настоящем стандарте применены термины в соответствии с IEC 60050, IEC 60664-1 и IEC 60974-1, а также следующие термины и определения.
Примечание - Дополнительная терминология приведена в приложении A.

3.1 горелка (torch): Устройство подачи средств, необходимых для выполнения дуговой сварки, резки или родственных процессов (например, ток, газ, охлаждающая жидкость, проволочный электрод).
3.2 пистолет (gun): Горелка с рукояткой, расположенная почти перпендикулярно по отношению к корпусу горелки.
3.3 корпус горелки (torch body): Основная часть горелки, к которой подсоединяются кабель-шланговый пакет и другие детали.
3.4 рукоятка (handle): Часть горелки, которая располагается в руке оператора.
3.5 газовое сопло (gas nozzle): Деталь, расположенная на выходном конце горелки, которая направляет поток защитного газа вокруг дуги в зоне сварки.
3.6 неплавящийся электрод (non-consumable electrode): Электрод дуговой сварки, не расплавляющийся при сварке.
3.7 проволочный электрод (wire electrode): Проволока сплошного сечения или трубчатая проволока, по которой проходит сварочный ток.
3.8 токоподводящий наконечник (contact tip): Сменная металлическая деталь, закрепленная в передней части горелки, которая подводит сварочный ток и направляет проволочный электрод.
3.9 кабель-шланговый пакет (cable-hose assembly): Гибкая связка кабелей и шлангов и их соединительных элементов, подключенная к горелке или вспомогательному оборудованию.
3.10 горелка ручная (manual torch): Горелка, удерживаемая и управляемая рукой оператора во время работы.
3.11 горелка автоматическая (mechanically guided torch): Горелка, закрепленная в механическом устройстве и перемещаемая им во время работы.
3.12 горелка с воздушным охлаждением (air-cooled torch): Горелка, охлаждаемая окружающим воздухом и, при необходимости, защитным газом.
3.13 горелка с жидкостным охлаждением (liquid-cooled torch): Горелка, охлаждаемая потоком циркулирующей жидкости.
3.14 горелка механизированная (motorized torch): Горелка, содержащая механические устройства для подачи проволочного электрода.
3.15 горелка с катушкой (spool-on torch): Механизированная горелка, имеющая в составе катушку со сварочной проволокой.
3.16 напряжение зажигания и стабилизации дуги (arc striking and stabilizing voltage): Напряжение, подаваемое в сварочную цепь для зажигания дуги или ее поддержания, а также для обоих режимов вместе.
3.17 присадочный металл (filler metal): Добавляемый металл, заполняющий сварочный шов во время сварки или родственных процессов.
[IEC 60050-851:2008, 851-14-43]
3.18 присадочная проволока (filler wire): Присадочный металл в виде проволоки сплошного сечения или трубчатой порошковой проволоки, который может являться частью сварочной цепи.
3.19 сопло плазменное (plasma tip): Деталь, имеющая отверстие, сжимающее проходящую через него плазменную дугу.
3.20 внешний осмотр (visual inspection): Визуальный осмотр, проводимый для того, чтобы убедиться в отсутствии каких-либо отклонений от требований соответствующего стандарта.
[IEC 60974-1:2012, 3.7]
3.21 система плазменной резки (plasma cutting system): Комплект из источника питания, горелки и соответствующих предохранительных устройств для плазменной резки/строжки.
3.22 источник питания для плазменной резки (plasma cutting power source): Оборудование (источник тока и напряжения), обладающее заданными характеристиками для выполнения плазменной резки/строжки, подачи газа и охлаждающей жидкости.
Примечание - Источник питания для плазменной резки может также обеспечивать обслуживание другого и вспомогательного оборудования, например, обеспечивать подачу энергии, направляемую на внутренние нужды, подачу охлаждающей жидкости и защитного газа.
