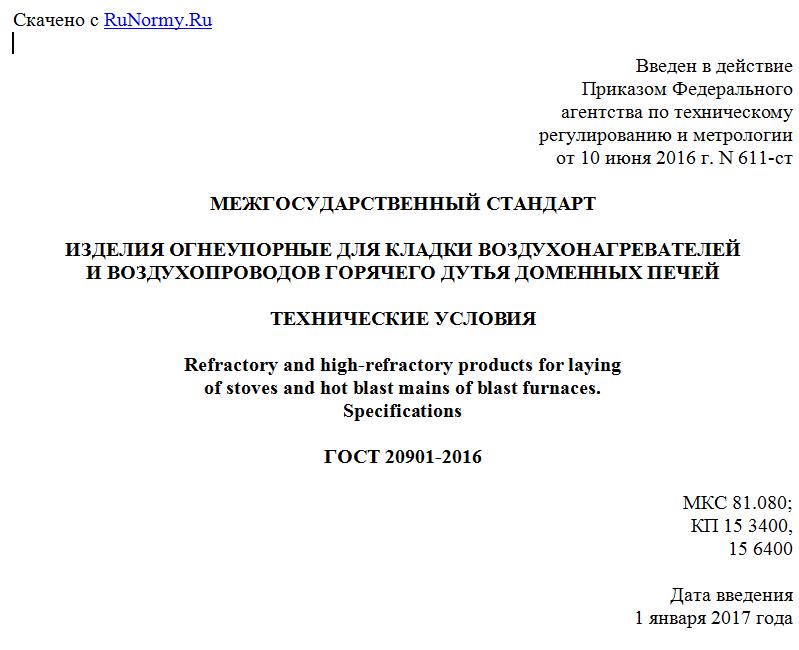

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 10 июня 2016 г. N 611-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ИЗДЕЛИЯ ОГНЕУПОРНЫЕ ДЛЯ КЛАДКИ ВОЗДУХОНАГРЕВАТЕЛЕЙ
И ВОЗДУХОПРОВОДОВ ГОРЯЧЕГО ДУТЬЯ ДОМЕННЫХ ПЕЧЕЙ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Refractory and high-refractory products for laying
of stoves and hot blast mains of blast furnaces.
Specifications
ГОСТ 20901-2016
МКС 81.080;
КП 15 3400,
15 6400
Дата введения
1 января 2017 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-2 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН Обществом с ограниченной ответственностью "Научно-технический центр "Огнеупоры" (ООО "НТЦ "Огнеупоры")
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 29 февраля 2016 г. N 85-П)
За принятие проголосовали:
Краткое наименование страны по МК (ISO 3166) 004-97 Код страны по МК (ISO 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Узбекистан UZ Узстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 10 июня 2016 г. N 611-ст межгосударственный стандарт ГОСТ 20901-2016 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2017 г.
5 ВЗАМЕН ГОСТ 20901-75
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
Настоящий стандарт распространяется на огнеупорные изделия для кладки воздухонагревателей, воздухопроводов горячего дутья и фурменных зон доменных печей (далее - изделия).
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны
ГОСТ 12.1.007-76 Система стандартов безопасности труда. Вредные вещества. Классификация и общие требования безопасности
ГОСТ 12.3.009-76 Система стандартов безопасности труда. Работы погрузочно-разгрузочные. Общие требования безопасности
ГОСТ 17.0.0.01-76 Система стандартов в области охраны природы и улучшения использования природных ресурсов. Основные положения
ГОСТ 17.2.3.02-2014 Правила установления допустимых выбросов загрязняющих веществ промышленными предприятиями
ГОСТ 162-90 Штангенглубиномеры. Технические условия
ГОСТ 164-90 Штангенрейсмасы. Технические условия
ГОСТ 2211-65 (ИСО 5018-83) Огнеупоры и огнеупорное сырье. Методы определения плотности
ГОСТ 2409-2014 Огнеупоры. Метод определения кажущейся плотности, открытой и общей пористости, водопоглощения
ГОСТ 2642.0-2014 Огнеупоры и огнеупорное сырье. Общие требования к методам анализа
ГОСТ 2642.3-2014 Огнеупоры и огнеупорное сырье. Методы определения оксида кремния (IV)
ГОСТ 2642.4-2016 Огнеупоры и огнеупорное сырье. Методы определения оксида алюминия
ГОСТ 2642.5-2016 Огнеупоры и огнеупорное сырье. Методы определения оксида железа (III)
ГОСТ 2642.10-86 Огнеупоры и огнеупорное сырье. Методы определения пятиокиси фосфора
ГОСТ 4069-69 Огнеупоры и огнеупорное сырье. Методы определения огнеупорности
ГОСТ 4070-2014 Изделия огнеупорные. Метод определения температуры деформации под нагрузкой
ГОСТ 4071.1-94 (ИСО 10059-1-92) Изделия огнеупорные с общей пористостью менее 45%. Метод определения предела прочности при сжатии при комнатной температуре
ГОСТ 5402.1-2000 (ИСО 2478-87) Изделия огнеупорные с общей пористостью менее 45%. Метод определения остаточных изменений размеров при нагреве
ГОСТ 7875.0-94 Изделия огнеупорные. Общие требования к методам определения термической стойкости
ГОСТ 7875.1-94 Изделия огнеупорные. Метод определения термической стойкости на кирпичах
ГОСТ 8179-98 (ИСО 5022-79) Изделия огнеупорные. Отбор образцов и приемочные испытания
ГОСТ 24717-2004 Огнеупоры и огнеупорное сырье. Маркировка, упаковка, транспортирование и хранение
ГОСТ 28833-2016 Дефекты огнеупорных изделий. Термины и определения
ГОСТ 28874-2004 Огнеупоры. Классификация
ГОСТ 30762-2001 Изделия огнеупорные. Методы измерений геометрических размеров, дефектов формы и поверхностей
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ГОСТ 28833, ГОСТ 28874, а также следующие термины с соответствующими определениями:
3.1 клиновое изделие (клин): Изделие с шестью гранями, из которых две противолежащие имеют форму трапеции, а остальные - прямоугольника.
3.2 клин ребровой двусторонний: Клиновое изделие, у которого торцовые грани имеют форму равнобедренной трапеции.
3.3 клин трапецеидальный двусторонний: Клиновое изделие, у которого наибольшие (ложковые) грани имеют форму равнобедренной трапеции.
4. Марки
4.1 Изделия подразделяют на марки, указанные в таблице 1.
Таблица 1
Характеристика марок изделий
Марка Характеристика Применение
ДВ Динасовые изделия для воздухонагревателей (воздухопроводов) В кладке насадки, стен, купола, верха камеры горения, штуцеров и воздухопроводов горячего дутья при температуре не выше и нагрузке, не более: 1100 °C и 2 Н/мм2; 1500 °C и 0,5 Н/мм2; 1550 °C и 0,2 Н/мм2
ШВ-28 Шамотные изделия для воздухонагревателей с массовой долей Al2O3 не менее 28% В кладке насадки и стен при температуре не выше 700 °C и нагрузке не более 2 Н/мм2
ШВУ-28 Шамотные изделия для воздухонагревателей упрочненные с массовой долей Al2O3 не менее 28%
ШВ-37 Шамотные изделия для воздухонагревателей (воздухопроводов) с массовой долей Al2O3 не менее 37% В кладке насадки и стен, штуцеров и воздухопроводов при температуре не выше и нагрузке не более: 700 °C и 3 Н/мм2; 900 °C и 1 Н/мм2
ШВ-42 Шамотные изделия для воздухонагревателей (воздухопроводов) с массовой долей Al2O3 не менее 42% В кладке насадки при температуре не выше и нагрузке не более: 900 °C и 1,5 Н/мм2; 1200 °C и 0,5 Н/мм2. В кладке стен, штуцеров и воздухопроводов горячего дутья при температуре не выше 1300 °C и нагрузке не более 0,2 Н/мм2
ШВУ-42 Шамотные изделия для воздухонагревателей (воздухопроводов) упрочненные с массовой долей Al2O3 не менее 42% В кладке насадки при температуре не выше и нагрузке не более: 900 °C и 1,5 Н/мм2; 1200 °C и 0,5 Н/мм2. В кладке стен, штуцеров и воздухопроводов горячего дутья при температуре не выше 1300 °C и нагрузке не более 0,2 Н/мм2
МКРВ-50 Муллитокремнеземистые изделия для воздухонагревателей (воздухопроводов) с массовой долей Al2O3 не менее 50% В кладке насадки и камеры горения при температуре не выше и нагрузке не более: 1200 °C и 0,5 Н/мм2; 1350 °C и 0,1 Н/мм2. В кладке стен, штуцеров и воздухопроводов горячего дутья при температуре не выше 1350 °C и нагрузке не более 0,2 Н/мм2
МКРФВ-52 Муллитокремнеземистые изделия на фосфатной связке для воздухонагревателей с массовой долей Al2O3 не менее 52% Для кладки форкамер бесшахтных воздухонагревателей при температуре не выше 1450 °C
МКВ-72 Муллитокорундовые изделия для воздухонагревателей (воздухопроводов) с массовой долей Al2O3 свыше 72% В кладке насадки при температуре от 1100 до 1200 °C и нагрузке не более 0,6 Н/мм2. В кладке стен, купола, камеры горения и тракта горячего дутья при температуре 1450 °C и нагрузке не более 0,3 Н/мм2
МКВУ-72 Муллитокорундовые изделия для воздухонагревателей (воздухопроводов) упрочненные с массовой долей Al2O3 свыше 72% В кладке насадки при температуре от 1100 до 1200 °C и нагрузке не более 0,6 Н/мм2. В кладке стен, купола, камеры горения и тракта горячего дутья при температуре 1450 °C и нагрузке не более 0,3 Н/мм2
МКФВ-80 Муллитокорундовые изделия на фосфатной связке для воздухонагревателей с массовой долей Al2O3 не менее 80% Для кладки воздухонагревателей горячего дутья доменных печей при температуре не выше 1650 °C
Примечание - Нагрузка определяется массой вышележащих изделий.
5. Форма и размеры изделий
5.1 Форма и размеры изделий для воздухонагревателей доменных печей должны соответствовать указанным на рисунках 1 - 11 и в таблицах 2 - 6; для воздухопроводов горячего дутья, штуцеров воздухонагревателей и фурменной зоны доменных печей - на рисунках 12, 13 и в таблицах 7, 8.
Рисунок 1 - Прямоугольное изделие
(стеновое и насадочное)
Таблица 2
