"ГОСТ 10616-2015. Межгосударственный стандарт. Вентиляторы радиальные и осевые. Размеры и параметры"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

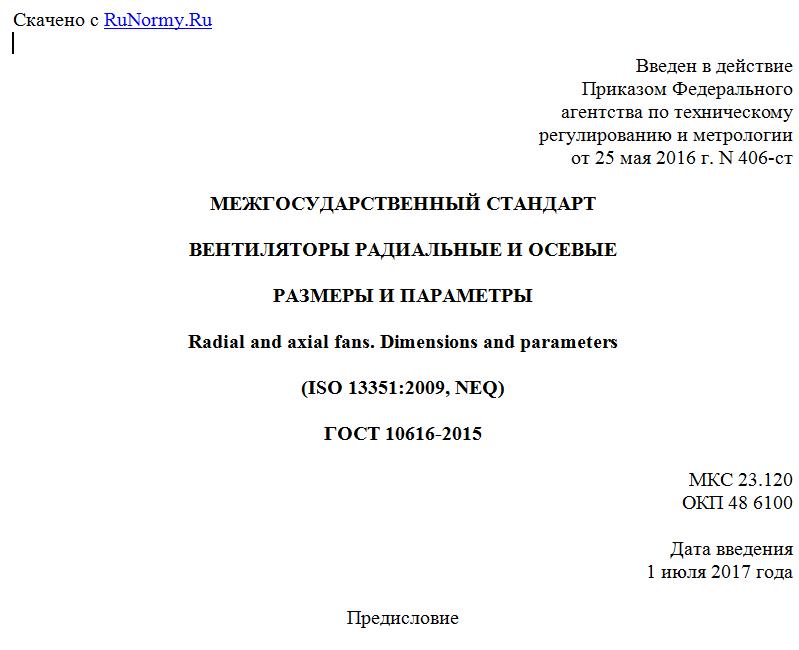

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 25 мая 2016 г. N 406-ст

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ВЕНТИЛЯТОРЫ РАДИАЛЬНЫЕ И ОСЕВЫЕ

РАЗМЕРЫ И ПАРАМЕТРЫ

Radial and axial fans. Dimensions and parameters

(ISO 13351:2009, NEQ)

ГОСТ 10616-2015

МКС 23.120
ОКП 48 6100

Дата введения
1 июля 2017 года

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"

Сведения о стандарте

1 РАЗРАБОТАН Техническим комитетом по стандартизации Российской Федерации ТК 061 "Вентиляция и кондиционирование", Федеральным государственным унитарным предприятием "ВНИИНМАШ"
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 10 декабря 2015 г. N 48)
За принятие проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт

4 Приказом Федерального агентства по техническому регулированию и метрологии от 25 мая 2016 г. N 406-ст межгосударственный стандарт введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2017 г.
5 Настоящий стандарт разработан с учетом основных нормативных положений международного стандарта ISO 13351:2009 "Вентиляторы. Размеры" ("Fans - Dimensions", NEQ).
Международный стандарт разработан техническим комитетом по стандартизации ISO/TC 117 "Промышленные вентиляторы" Международной организации по стандартизации (ISO).
Официальные экземпляры международного стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, и международные стандарты, на которые даны ссылки, имеются в Федеральном агентстве по техническому регулированию и метрологии
6 ВЗАМЕН ГОСТ 10616-90

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты" (по состоянию на 1 января текущего года), а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

Введение

Настоящий стандарт разработан для установления универсальных размеров и параметров промышленных вентиляторов, используемых в системах вентиляции и кондиционирования жилых, общественных и промышленных зданий, а также в различных производственных установках.
В качестве основного размера вентилятора используется принятый всеми международными стандартами диаметр рабочего колеса, определяемый по внешним концам лопаток. Величина этого диаметра характеризует основные аэродинамические и акустические параметры вентиляторов. Большинство фирм-изготовителей используют величину, характеризующую диаметр рабочего колеса, в названии вентиляторов, что позволяет осуществлять сравнение характеристик аналогичных вентиляторов, изготовленных разными фирмами.
Регламентированы размеры фланцев, устанавливаемых при входе в вентилятор и выходе из него, связанных с размерами его входного и выходного отверстий. Унификация размеров фланцев дает возможность потребителю осуществлять надежное и простое соединение элементов вентиляционной сети с вентиляторами, изготовленными разными фирмами, обеспечивать взаимозаменяемость вентиляторов с аналогичными параметрами, что снижает технические барьеры в торговле.
Размеры диаметров рабочих колес и фланцев выбирают из рядов предпочтительных чисел, соответствующих ГОСТ 8032.
Регламентированы также аэродинамические и акустические параметры вентиляторов. Вводятся обозначения размерных и безразмерных параметров и дается форма представления аэродинамических и акустических характеристик, которые в целом согласуются с аналогичными данными, принятыми в отечественных и международных стандартах, и широко используются в научно-технической литературе.
Стандарт разработан взамен ГОСТ 10616-90 "Вентиляторы радиальные и осевые. Размеры и параметры" и дополнен материалами международного стандарта ISO 13351:2009, в котором, кроме диаметров рабочих колес, регламентированы только размеры входных и выходных фланцев, которые должны быть неотъемлемой частью вентиляторов.

1. Область применения

Настоящий стандарт распространяется на вентиляторы радиальные одно- и двустороннего всасывания, на осевые одно- и многоступенчатые <*>, предназначенные для систем вентиляции и кондиционирования, а также для других производственных целей, создающие полное давление до 30000 Па при плотности перемещаемой среды на входе 1,2 кг/м3.
--------------------------------
<*> Определения к этим терминам установлены ГОСТ 22270.

Стандарт не распространяется на вентиляторы специального назначения: пылевые, струйные, диаметральные, канальные, прямоточные, взрывозащищенные, предназначенные для систем противодымной вентиляции, встроенные в кондиционеры, а также в агрегаты и машины различного назначения.
Примечание - Предложенные размеры и параметры могут быть применены также к вентиляторам специального назначения и другим видам аналогичного оборудования.

2. Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 8032-84 Предпочтительные числа и ряды предпочтительных чисел
ГОСТ 10921-90 Вентиляторы радиальные и осевые. Методы аэродинамических испытаний
ГОСТ 22270-76 Оборудование для кондиционирования воздуха, вентиляции и отопления. Термины и определения
ГОСТ 31353.1-2007 (ИСО 13347-1:2004) Шум машин. Промышленные вентиляторы. Определение уровней звуковой мощности в лабораторных условиях. Часть 1. Общая характеристика методов
ГОСТ 31353.2-2007 (ИСО 13347-2:2004) Шум машин. Вентиляторы промышленные. Определение уровней звуковой мощности в лабораторных условиях. Часть 2. Реверберационный метод
ГОСТ 31353.3-2007 (ИСО 13347-3:2004) Шум машин. Вентиляторы промышленные. Определение уровней звуковой мощности в лабораторных условиях. Часть 3. Метод охватывающей поверхности
ГОСТ 31353.4-2007 (ИСО 13347-4:2004) Шум машин. Вентиляторы промышленные. Определение уровней звуковой мощности в лабораторных условиях. Часть 4. Метод звуковой интенсиметрии
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3. Термины и определения

В настоящем стандарте применены термины по ГОСТ 22270, а также следующие термины с соответствующими определениями:
3.1 конструктивные параметры
3.1.1 слабонагруженный вентилятор: Вентилятор, который создает полное давление не более 2 кПа (см. также [1], 3.1).
3.1.2 средненагруженный вентилятор: Вентилятор, который создает полное давление не более 10 кПа (см. также [1], 3.2).
3.1.3 сильнонагруженный вентилятор: Вентилятор, который создает полное давление не более 30 кПа (см. также [1], 3.3).
3.1.4 размер вентилятора, мм: Диаметр рабочего колеса <*> по внешним концам лопаток.
--------------------------------
<*> Определение к этому термину установлено в ГОСТ 22270.

3.1.5 номер вентилятора: Диаметр рабочего колеса по внешним концам лопаток, выраженный в дециметрах.
Пример - Вентилятор с диаметром рабочего колеса 500 мм имеет обозначение "N 5".
3.1.6 аэродинамическая схема: Схема всех элементов проточной части вентилятора с размерами, выраженными в процентах от диаметра рабочего колеса, которая содержит все исходные данные для разработки конструкций серии геометрически подобных вентиляторов разных размеров.
3.1.7 тип вентилятора: Вентиляторы разных номеров и конструктивных исполнений, выполненные по одной аэродинамической схеме, относятся к одному типу.
3.1.8 фланцы: Детали для присоединения к воздуховоду.
3.1.9 круглые фланцы: Фланцы, которые имеют внутреннее поперечное сечение в виде круга.
3.1.10 прямоугольные фланцы: Фланцы, которые имеют внутреннее поперечное сечение в виде прямоугольника.
3.2 аэродинамические параметры
3.2.1 стандартный воздух: Воздух с нормальной плотностью 1,2 кг/м3.
3.2.2 производительность (объемный расход) вентилятора: Объемное количество газа, поступающего в вентилятор в единицу времени, отнесенное к условиям
