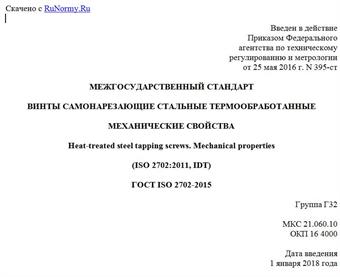

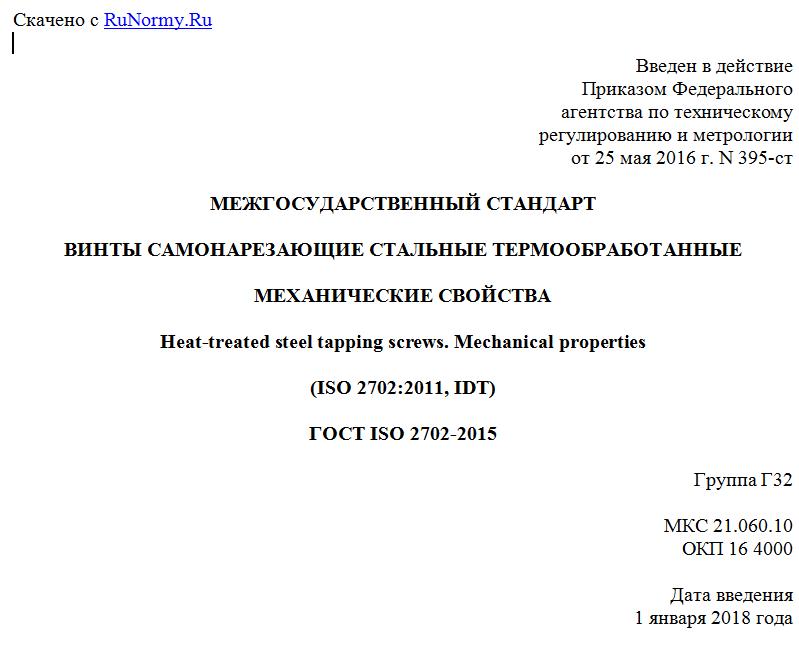

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 25 мая 2016 г. N 395-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ВИНТЫ САМОНАРЕЗАЮЩИЕ СТАЛЬНЫЕ ТЕРМООБРАБОТАННЫЕ
МЕХАНИЧЕСКИЕ СВОЙСТВА
Heat-treated steel tapping screws. Mechanical properties
(ISO 2702:2011, IDT)
ГОСТ ISO 2702-2015
Группа Г32
МКС 21.060.10
ОКП 16 4000
Дата введения
1 января 2018 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ) и Обществом с ограниченной ответственностью "РМ-Центр" (ООО "РМ-Центр") на основе собственного аутентичного перевода на русский язык англоязычной версии стандарта, указанного в пункте 5
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 29 сентября 2015 года N 80-П)
За принятие стандарта проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Азербайджан AZ Азстандарт
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Грузия GE Грузстандарт
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия TJ Росстандарт
Таджикистан RU Таджикстандарт
Туркменистан TM Главгосслужба "Туркменстандартлары"
Узбекистан UZ Узстандарт
Украина UA Минэкономразвития Украины
4 Приказом Федерального агентства по техническому регулированию и метрологии от 25 мая 2016 г. N 395-ст межгосударственный стандарт ГОСТ ISO 2702-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2018 г.
5 Настоящий стандарт идентичен международному стандарту ISO 2702:2011 "Винты самонарезающие стальные термообработанные. Механические свойства" ("Heat-treated steel tapping screws - Mechanical properties", IDT).
Международный стандарт разработан подкомитетом ISO/TC 2/SC 13 "Крепежные изделия с неметрической резьбой" технического комитета по стандартизации ISO/TC 2 "Крепежные изделия" Международной организации по стандартизации (ISO).
Перевод с английского языка (en).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА.
Степень соответствия - идентичная (IDT)
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты" (по состоянию на 1 января текущего года), а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1. Область применения
Настоящий стандарт устанавливает механические свойства термообработанных стальных самонарезающих винтов с резьбой от ST2,2 до ST9,5 включительно в соответствии с ISO 1478, а также соответствующие методы испытаний.
2. Нормативные ссылки
Для применения настоящего стандарта необходимы следующие ссылочные документы. Для датированных ссылок применяют только указанное издание ссылочного документа. Для недатированных ссылок применяют последнее издание ссылочного документа (включая все его изменения).
ISO 898-7:1992, Mechanical properties of fasteners - Part 7: Torsional test and minimum torques for bolts and screws with nominal diameters 1 mm to 10 mm (Механические свойства крепежных изделий - Часть 7: Испытание на кручение и минимальные крутящие моменты для болтов и винтов номинальных диаметров от 1 до 10 мм)
ISO 6507-1, Metallic materials - Vickers hardness test - Part 1: Test method (Материалы металлические - Определение твердости по Виккерсу - Часть 1: Метод испытания)
3. Материал
Самонарезающие винты следует изготовлять холодной высадкой из цементируемой, качественной стали.
4. Технические требования
4.1. Металлургические требования
4.1.1 Твердость поверхности
Твердость поверхности после термообработки должна быть не менее 450 HV 0,3 (см. ISO 6507-1).
4.1.2 Глубина цементированного слоя
Глубина цементированного слоя должна соответствовать значениям, приведенным в таблице 1.
Таблица 1
Глубина цементированного слоя
Размеры в миллиметрах
Резьба Глубина цементированного слоя
не менее не более
ST2,2; ST2,6 0,04 0,10
ST2,9; ST3,3; ST3,5 0,05 0,18
ST3,9; ST4,2; ST4,8; ST5,5 0,10 0,23
ST6,3; ST8; ST9,5 0,15 0,28
4.1.3 Твердость сердцевины
Твердость сердцевины после термообработки должна быть:
- 270 - 370 HV 5 для резьбы <= ST3,9;
- 270 - 370 HV 10 для резьбы >= ST4,2.
4.1.4 Микроструктура
Микроструктура не должна иметь зоны свободного феррита между цементированным слоем и сердцевиной.
4.2. Механические требования
4.2.1 Резьбообразующая способность
При ввинчивании в испытательную пластину самонарезающие винты должны образовывать сопрягаемую резьбу без деформирования собственной резьбы в соответствии с 6.2.1.
4.2.2 Сопротивление скручиванию
При испытании на сопротивление скручиванию по 6.2.2 самонарезающие винты должны выдерживать без разрушения крутящий момент, не менее минимальных значений, указанных в таблице 3 для соответствующих размеров винтов.
5. Приемка
Для приемочных испытаний могут быть использованы испытание на ввинчивание, испытание на скручивание и определение твердости сердцевины, однако в спорных случаях должны быть выполнены все требования, установленные в настоящем стандарте.
6. Методы испытаний
6.1. Методы испытаний для металлургических требований
6.1.1 Испытание твердости поверхности
Испытание твердости по Виккерсу должно быть выполнено в соответствии с ISO 6507-1.
Вдавливание пирамиды следует проводить на гладкой поверхности предпочтительно на головке винта.
6.1.2 Глубина цементированного слоя - Микроскопическое исследование
Глубина цементированного слоя должна быть измерена на боковой поверхности резьбы (на профиле резьбы) на средней линии между вершиной и впадиной или во впадине резьбы для мелких самонарезающих винтов до ST3,9.
