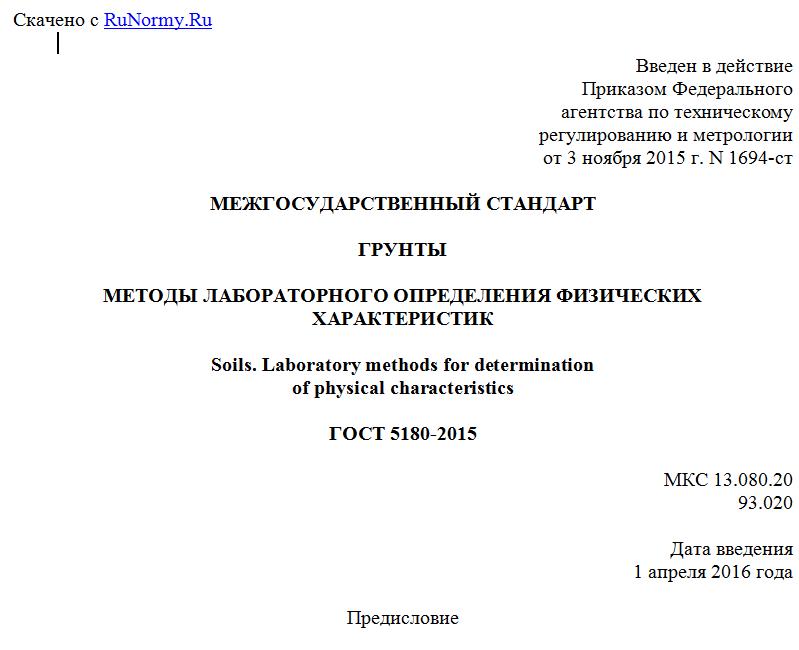

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 3 ноября 2015 г. N 1694-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ГРУНТЫ
МЕТОДЫ ЛАБОРАТОРНОГО ОПРЕДЕЛЕНИЯ ФИЗИЧЕСКИХ ХАРАКТЕРИСТИК
Soils. Laboratory methods for determination
of physical characteristics
ГОСТ 5180-2015
МКС 13.080.20
93.020
Дата введения
1 апреля 2016 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1 РАЗРАБОТАН Открытым акционерным обществом "Производственный и научно-исследовательский институт по инженерным изысканиям в строительстве" (ОАО "ПНИИИС")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 22 июля 2015 г. N 78-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 3 ноября 2015 г. N 1694-ст межгосударственный стандарт ГОСТ 5180-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 апреля 2016 г.
5 ВЗАМЕН ГОСТ 5180-84
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на дисперсные песчаные и глинистые грунты, устанавливает методы лабораторного определения физических характеристик, применяемые при лабораторных испытаниях грунтов в процессе инженерно-геологических изысканий для строительства.
Настоящий стандарт не распространяется на крупнообломочные грунты.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 166-89 (ИСО 3599-76) Штангенциркули. Технические условия
ГОСТ 1770-74 (ИСО 1042-83, ИСО 4788-80) Посуда мерная лабораторная стеклянная. Цилиндры, мензурки, колбы, пробирки. Общие технические условия
ГОСТ 6709-72 Вода. Дистиллированная. Технические условия
ГОСТ 8735-88 Песок для строительных работ. Методы испытаний
ГОСТ 8984-75 Силикагель-индикатор. Технические условия
ГОСТ 9147-80 Посуда и оборудование лабораторные фарфоровые. Технические условия
ГОСТ 10778-83 Шпатели. Технические условия
ГОСТ 12071-2013 Грунты. Отбор, упаковка, транспортирование и хранение образцов
ГОСТ 18481-81 Ареометры и цилиндры стеклянные. Общие технические условия
ГОСТ 22524-77 Пикнометры стеклянные. Технические условия
ГОСТ 24104-2001 <*> Весы лабораторные. Общие технические требования
--------------------------------
<*> На территории Российской Федерации действует ГОСТ Р 53228-2008 "Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания".
ГОСТ 25100-2011 Грунты. Классификация
ГОСТ 25336-82 Посуда и оборудование лабораторные стеклянные. Типы, основные параметры и размеры
ГОСТ 28498-90 Термометры жидкостные стеклянные. Общие технические требования. Методы испытаний
ГОСТ 30416-2012 Грунты. Лабораторные испытания. Общие положения
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячным информационным указателям, опубликованным в текущем году. Если ссылочный стандарт изменен (заменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ГОСТ 25100 и ГОСТ 30416, а также следующий термин с соответствующим определением:
3.1 суммарная влажность мерзлого грунта wtot: Отношение массы всех видов воды (ледяных включений, прослоев, линз, порового льда и незамерзшей воды) в мерзлом грунте к массе этого грунта, высушенного до постоянной массы.
4. Общие положения
4.1 Отбор, упаковку, транспортирование и хранение образцов грунта ненарушенного (монолитов) и нарушенного сложения следует проводить в соответствии с ГОСТ 12071.
4.2 Подготовку к испытаниям и определение плотности мерзлых грунтов следует проводить в помещении с отрицательной температурой на не подвергавшихся оттаиванию образцах.
4.3 Физические характеристики следует определять не менее чем для двух параллельных проб, отбираемых из исследуемого образца грунта.
4.4 Значение характеристик вычисляют как среднее арифметическое результатов параллельных определений. Разница между параллельными определениями не должна превышать значений по приложению А. Если разница превышает допустимую, количество определений следует увеличить.
4.5 При обработке результатов испытаний плотность и влажность вычисляют с точностью согласно ГОСТ 30416.
4.6 Погрешность измерения массы (взвешивания) не должна превышать: при массе от 10 до 1000 г - 0,02 г, при массе свыше 1000 г - 5 г.
4.7 Метод определения характеристики грунта выбирается в зависимости от его свойств в соответствии с приложением А ГОСТ 30416. Определение нижнего предела пластичности допускается определять методом прессования согласно приложению И. Определение плотности частиц засоленных грунтов возможно определять, используя метод двух пикнометров (приложение Л).
5. Определение влажности (в т.ч. гигроскопической) грунта методом высушивания до постоянной массы
5.1 Необходимое оборудование:
- сушильный шкаф;
- лабораторные весы по ГОСТ 24104;
- металлические или стеклянные бюксы по ГОСТ 25336;
- шпатель по ГОСТ 10778.
5.2 Подготовка к испытанию
5.2.1 Пробу грунта для определения влажности отбирают массой 15 - 50 г, помещают в заранее высушенный, взвешенный (m) и пронумерованный бюкс и плотно закрывают крышкой. При отборе пробы из образца нарушенной структуры грунт нужно тщательно перемешать, чтобы влажность распределилась по образцу равномерно. Если в исследуемом грунте присутствуют включения, то при отборе пробы на влажность нужно удалить все видимые включения.
5.2.2 Пробу грунта для определения гигроскопической влажности wг грунта массой 15 - 20 г следует отбирать методом квартования по ГОСТ 8735 из грунта в воздушно-сухом состоянии, растертого, просеянного сквозь сито с сеткой 1 мм и выдержанного открытым не менее 2 часа при данных температуре и влажности воздуха.
5.3 Проведение испытания
5.3.1 Пробу грунта в закрытом бюксе взвешивают.
5.3.2 Открытый бюкс помещают в нагретый сушильный шкаф. Грунт высушивают до постоянной массы при температуре (105 +/- 2)°C.
Загипсованные грунты высушивают при температуре (80 +/- 2) °C.
5.3.3 Песчаные грунты высушивают в течение 3 ч, а остальные - в течение 5 ч.
Последующие высушивания песчаных грунтов производят в течение 1 ч, а остальных - в течение 2 ч.
5.3.4 Загипсованные грунты высушивают в течение 8 ч. Последующие высушивания проводят в течение 2 ч.
5.3.5 После каждого высушивания закрытый бюкс охлаждают до температуры помещения и взвешивают.
Высушивание проводят до получения разности масс грунта с бюксом при двух последующих взвешиваниях не более 0,02 г.
5.3.6 Если при повторном взвешивании грунта, содержащего органические вещества, наблюдается увеличение массы, то за результат взвешивания принимают наименьшую массу.
5.4 Обработка результатов
Влажность грунта w, %, вычисляют по формуле:
