"ГОСТ Р ИСО 10893-11-2016. Национальный стандарт Российской Федерации. Трубы стальные бесшовные и сварные. Часть 11. Ультразвуковой метод автоматизированного контроля сварных швов для обнаружения продольных и (или) поперечных дефектов"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

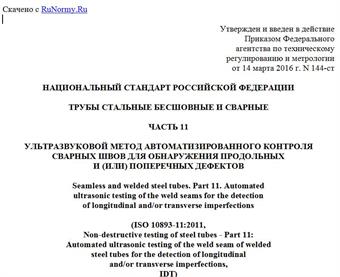

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 14 марта 2016 г. N 144-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ТРУБЫ СТАЛЬНЫЕ БЕСШОВНЫЕ И СВАРНЫЕ

ЧАСТЬ 11

УЛЬТРАЗВУКОВОЙ МЕТОД АВТОМАТИЗИРОВАННОГО КОНТРОЛЯ
СВАРНЫХ ШВОВ ДЛЯ ОБНАРУЖЕНИЯ ПРОДОЛЬНЫХ
И (ИЛИ) ПОПЕРЕЧНЫХ ДЕФЕКТОВ

Seamless and welded steel tubes. Part 11. Automated
ultrasonic testing of the weld seams for the detection
of longitudinal and/or transverse imperfections

(ISO 10893-11:2011,
Non-destructive testing of steel tubes - Part 11:
Automated ultrasonic testing of the weld seam of welded
steel tubes for the detection of longitudinal
and/or transverse imperfections,
IDT)

ГОСТ Р ИСО 10893-11-2016

ОКС 23.040.10
77.040.20
77.140.75

Дата введения
1 ноября 2016 года

Предисловие

1 ПОДГОТОВЛЕН Техническим комитетом по стандартизации ТК 357 "Стальные и чугунные трубы и баллоны", Негосударственным образовательным учреждением дополнительного профессионального образования "Научно-учебный центр "Контроль и диагностика" ("НУЦ "Контроль и диагностика") и Открытым акционерным обществом "Российский научно-исследовательский институт трубной промышленности" (ОАО "РосНИТИ") на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 357 "Стальные и чугунные трубы и баллоны"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 14 марта 2016 г. N 144-ст
4 Настоящий стандарт идентичен международному стандарту ИСО 10893-11:2011 "Неразрушающий контроль стальных труб. Часть 11. Автоматический ультразвуковой контроль сварных швов для обнаружения продольных и/или поперечных дефектов" ("Non-destructive testing of steel tubes - Part 11: Automated ultrasonic testing of the weld seam of welded steel tubes for the detection of longitudinal and/or transverse imperfections", IDT).
Международный стандарт разработан Техническим комитетом ISO/TC 17 "Сталь", подкомитетом SC 19 "Технические условия поставки труб, работающих под давлением".
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для увязки с наименованиями, принятыми в существующем комплексе национальных стандартов.
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ

Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

Введение

Международный стандарт ИСО 10893-11 аннулирует и заменяет технически пересмотренные ИСО 9764:1989 и ИСО 9765:1990.
В комплекс стандартов ИСО 10893 под общим наименованием "Неразрушающий контроль стальных труб" входят:
- часть 1. Автоматический электромагнитный контроль стальных бесшовных и сварных труб (кроме труб, полученных дуговой сваркой под флюсом) для верификации герметичности;
- часть 2. Автоматический контроль методом вихревых токов стальных бесшовных и сварных труб (кроме труб, полученных дуговой сваркой под флюсом) для обнаружения дефектов;
- часть 3. Автоматический контроль методом рассеяния магнитного потока по всей окружности бесшовных и сварных труб из ферромагнитной стали (кроме труб, полученных дуговой сваркой под флюсом) для обнаружения продольных и/или поперечных дефектов;
- часть 4. Контроль методом проникающих жидкостей стальных бесшовных и сварных труб для обнаружения поверхностных дефектов;
- часть 5. Контроль методом магнитных частиц бесшовных и сварных труб из ферромагнитной стали для обнаружения поверхностных дефектов;
- часть 6. Радиографический контроль шва сварных стальных труб для обнаружения дефектов;
- часть 7. Цифровой радиографический контроль шва сварных стальных труб для обнаружения дефектов;
- часть 8. Автоматический ультразвуковой контроль бесшовных и сварных стальных труб для обнаружения дефектов расслоения;
- часть 9. Автоматический ультразвуковой контроль для обнаружения дефектов расслоения в полосовом/листовом металле, используемом для изготовления сварных стальных труб;
- часть 10. Автоматический ультразвуковой контроль по всей окружности бесшовных и сварных стальных труб (кроме труб, полученных дуговой сваркой под флюсом) для обнаружения продольных и/или поперечных дефектов;
- часть 11. Автоматический ультразвуковой контроль шва сварных стальных труб для обнаружения продольных и/или поперечных дефектов;
- часть 12. Автоматический ультразвуковой контроль толщины по всей окружности бесшовных и сварных стальных труб (кроме труб, полученных дуговой сваркой под флюсом).

1. Область применения

Настоящий стандарт устанавливает требования к ультразвуковому методу (обычным методом или с помощью фазированных решеток) автоматизированного контроля поперечной волной сварных швов (полученных дуговой сваркой под флюсом, SAW) стальных труб или стальных труб, полученных электросваркой (сваркой электросопротивлением или электроиндукционной, EW).
Для труб, полученных дуговой сваркой под флюсом, контроль проводится для обнаружения дефектов, ориентированных главным образом параллельно и (или), по согласованию, перпендикулярно сварному шву.
Для труб, полученных электросваркой, контроль проводится с целью обнаружения дефектов, ориентированных главным образом параллельно сварному шву. В случае проведения контроля с целью обнаружения только продольных дефектов, изготовитель по усмотрению может использовать волны Лэмба.
Обнаружение дефектов сварных швов электросварных труб возможно при проведении ультразвукового контроля всей трубы.
Настоящий стандарт также может быть применен к контролю круглых полых профилей.
Примечание - Ультразвуковой контроль бесшовных и сварных (кроме полученных дуговой сваркой под флюсом) труб по всей поверхности следует проводить в соответствии с ИСО 10893-10.

2. Нормативные ссылки

Для применения настоящего стандарта необходимы следующие ссылочные документы. Для недатированных ссылок используют последнее издание ссылочного документа, включая все его изменения:
ИСО 5577 Контроль неразрушающий. Ультразвуковой контроль. Словарь (ISO 5577 Non-destructive testing - Ultrasonic inspection - Vocabulary)
ИСО 9712 Контроль неразрушающий. Квалификация и аттестация персонала (ISO 9712 Non-destructive testing - Qualification and certification of NDT personnel)
ИСО 10893-6 Неразрушающий контроль стальных труб. Часть 6. Радиографический контроль шва сварных стальных труб для обнаружения дефектов (ISO 10893-6 Non-destructive testing of steel tubes - Part 6: Radiographic testing of the weld seam of welded steel tubes for the detection of imperfections)
ИСО 10893-7 Неразрушающий контроль стальных труб. Часть 7. Цифровой радиографический контроль шва сварных стальных труб для обнаружения дефектов (ISO 10893-7 Non-destructive testing of steel tubes - Part 7: Digital radiographic testing of the weld seam of welded steel tubes for the detection of imperfections)
ИСО 11484 Трубы стальные напорные. Квалификация и сертификация персонала по неразрушающему контролю (ISO 11484 Steel products - Employer's qualification system for nondestructive testing (NDT) personnel)

3. Термины и определения

В настоящем стандарте применены термины по ИСО 5577 и ИСО 11484, а также следующие термины с соответствующими определениями:
3.1 калибровочный отражатель (reference standard): Отражатель для настройки оборудования неразрушающего контроля (например отверстие, пазы и т.п.).
3.2 настроечный образец-труба (reference tube): Труба или часть трубы, используемые для целей настройки.
3.3 настроечный образец (reference sample): Образец (например сегмент трубы, рулона или листа), используемый для настройки.
Примечание - Термин "образец-труба", используемый в настоящем стандарте, также включает термин "настроечный образец".

3.4 труба (tube): Полый длинный продукт, открытый с обоих концов, любой формы в поперечном сечении.
3.5 сварная труба (welded tube): Труба, изготовленная путем формирования полого профиля из плоского продукта и сварки смежных кромок вместе, и которая после сварки может быть дополнительно обработана (горячим или холодным способом) до ее окончательных размеров.
3.6 электросварная труба (electric welded tube): Труба, изготовленная в непрерывном или не непрерывном процессе, при котором рулон формируется холодным способом в полый профиль, а сварной шов делается путем нагревания кромок посредством прохождения тока высокой или низкой частоты и прессования кромок вместе.
Примечание - Электрический ток может подводиться путем прямого контакта электрода или посредством магнитной индукции.

3.7 изготовитель (manufacturer): Организация, которая изготавливает продукцию согласно соответствующему стандарту и заявляет соответствие поставленной продукции всем действующим положениям соответствующего стандарта.
3.8 соглашение (agreement): Контрактные отношения между изготовителем и заказчиком в момент запроса и заказа.

4. Общие требования

4.1 Если спецификация на продукцию или соглашение между заказчиком и изготовителем не оговаривают иное, то ультразвуковой контроль должен проводиться на трубах после завершения всех первичных технологических операций производства (прокатки, термической обработки, холодной и горячей деформации, обработки в размер, предварительной правки и т.п.).
Ультразвуковой контроль холодноэкспандированных труб следует проводить после экспандирования. Приемочный контроль спиральношовных труб, не подвергающихся гидравлическим испытаниям, может быть проведен непосредственно в процессе производства.
4.2 Трубы должны быть достаточно прямыми, чтобы обеспечить возможность проведения контроля. Поверхность трубы должна быть свободна от посторонних
