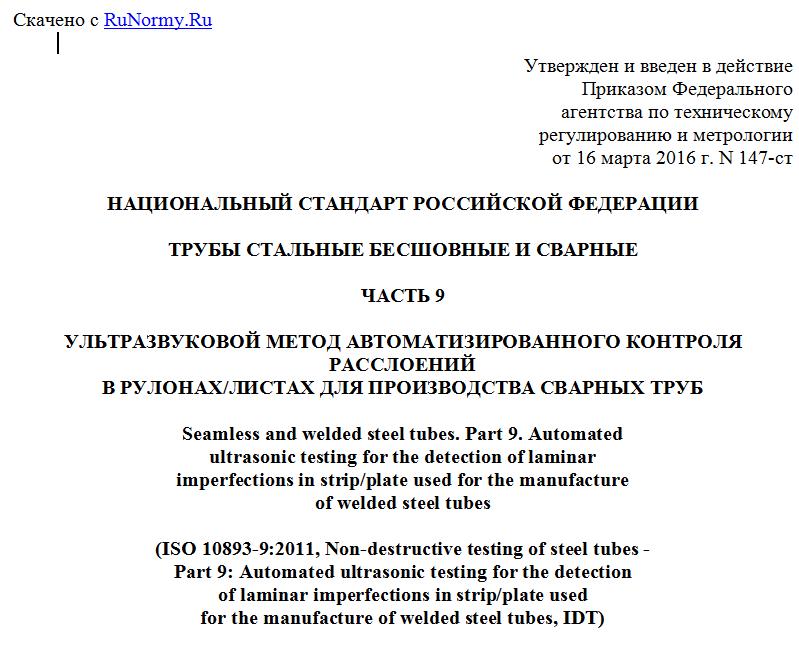

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 16 марта 2016 г. N 147-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ТРУБЫ СТАЛЬНЫЕ БЕСШОВНЫЕ И СВАРНЫЕ
ЧАСТЬ 9
УЛЬТРАЗВУКОВОЙ МЕТОД АВТОМАТИЗИРОВАННОГО КОНТРОЛЯ РАССЛОЕНИЙ
В РУЛОНАХ/ЛИСТАХ ДЛЯ ПРОИЗВОДСТВА СВАРНЫХ ТРУБ
Seamless and welded steel tubes. Part 9. Automated
ultrasonic testing for the detection of laminar
imperfections in strip/plate used for the manufacture
of welded steel tubes
(ISO 10893-9:2011, Non-destructive testing of steel tubes -
Part 9: Automated ultrasonic testing for the detection
of laminar imperfections in strip/plate used
for the manufacture of welded steel tubes, IDT)
ГОСТ Р ИСО 10893-9-2016
ОКС 23.040.10
77.040.20
77.140.75
Дата введения
1 ноября 2016 года
Предисловие
1 ПОДГОТОВЛЕН Техническим комитетом по стандартизации ТК 357 "Стальные и чугунные трубы и баллоны", Негосударственным образовательным учреждением дополнительного профессионального образования "Научно-учебный центр "Контроль и диагностика" ("НУЦ "Контроль и диагностика") и Открытым акционерным обществом "Российский научно-исследовательский институт трубной промышленности" (ОАО "РосНИТИ") на основе официального перевода на русский язык англоязычной версии указанного в пункте 4 международного стандарта, который выполнен Федеральным государственным унитарным предприятием "Российский научно-технический центр информации по стандартизации, метрологии и оценке соответствия" (ФГУП "Стандартинформ")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 357 "Стальные и чугунные трубы и баллоны"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 16 марта 2016 г. N 147-ст
4 Настоящий стандарт идентичен международному стандарту ИСО 10893-9:2011 "Неразрушающий контроль стальных труб. Часть 9. Автоматический ультразвуковой контроль для обнаружения ламинарных дефектов в полосе/листе, используемых для изготовления сварных стальных труб" ("Non-destructive testing of steel tubes - Part 9: Automated ultrasonic testing for the detection of laminar imperfections in strip/plate used for the manufacture of welded steel tubes", IDT).
Международный стандарт разработан Техническим комитетом ISO/TC 17 "Сталь", подкомитетом SC 19 "Технические условия поставки труб, работающих под давлением".
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для увязки с наименованиями, принятыми в существующем комплексе национальных стандартов.
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru).
Введение
Международный стандарт ИСО 10893-9 аннулирует и заменяет технически пересмотренный ИСО 12094:1994.
В комплекс стандартов ИСО 10893 под общим наименованием "Неразрушающий контроль стальных труб" входят:
- часть 1. Автоматический электромагнитный контроль стальных бесшовных и сварных труб (кроме труб, полученных дуговой сваркой под флюсом) для верификации герметичности;
- часть 2. Автоматический контроль методом вихревых токов стальных бесшовных и сварных труб (кроме труб, полученных дуговой сваркой под флюсом) для обнаружения дефектов;
- часть 3. Автоматический контроль методом рассеяния магнитного потока по всей окружности бесшовных и сварных труб из ферромагнитной стали (кроме труб, полученных дуговой сваркой под флюсом) для обнаружения продольных и/или поперечных дефектов;
- часть 4. Контроль методом проникающих жидкостей стальных бесшовных и сварных труб для обнаружения поверхностных дефектов;
- часть 5. Контроль методом магнитных частиц бесшовных и сварных труб из ферромагнитной стали для обнаружения поверхностных дефектов;
- часть 6. Радиографический контроль шва сварных стальных труб для обнаружения дефектов;
- часть 7. Цифровой радиографический контроль шва сварных стальных труб для обнаружения дефектов;
- часть 8. Автоматический ультразвуковой контроль бесшовных и сварных стальных труб для обнаружения дефектов расслоения;
- часть 9. Автоматический ультразвуковой контроль для обнаружения дефектов расслоения в полосовом/листовом металле, используемом для изготовления сварных стальных труб;
- часть 10. Автоматический ультразвуковой контроль по всей окружности бесшовных и сварных стальных труб (кроме труб, полученных дуговой сваркой под флюсом) для обнаружения продольных и/или поперечных дефектов;
- часть 11. Автоматический ультразвуковой контроль шва сварных стальных труб для обнаружения продольных и/или поперечных дефектов;
- часть 12. Автоматический ультразвуковой контроль толщины по всей окружности бесшовных и сварных стальных труб (кроме труб, полученных дуговой сваркой под флюсом).
1. Область применения
Настоящий стандарт устанавливает требования к ультразвуковому методу автоматизированного контроля рулона/листа при производстве труб для обнаружения расслоений до или в процессе изготовления труб.
Примечания
1 Для сварных труб в качестве альтернативы по усмотрению изготовителя возможно проведение ультразвукового контроля на наличие расслоений после сварки продольного шва в соответствии с ИСО 10893-8.
2 По согласованию между заказчиком и изготовителем, требования настоящего стандарта могут быть применены для рулонов/листов для труб, полученных дуговой сваркой под флюсом, после сварки продольного шва.
Настоящий стандарт может быть применен для контроля рулонов/листов для изготовления круглых полых профилей.
2. Нормативные ссылки
Для применения настоящего стандарта необходимы следующие ссылочные документы. Для недатированных ссылок используют последнее издание ссылочного документа, включая все его изменения:
ИСО 5577 Контроль неразрушающий. Ультразвуковой контроль. Словарь (ISO 5577 Non-destructive testing - Ultrasonic inspection - Vocabulary)
ИСО 9712 Контроль неразрушающий. Квалификация и аттестация персонала (ISO 9712 Non-destructive testing - Qualification and certification of NDT personnel)
ИСО 11484 Трубы стальные напорные. Квалификация и сертификация персонала по неразрушающему контролю (ISO 11484 Steel products - Employer's qualification system for nondestructive testing (NDT) personnel)
3. Термины и определения
В настоящем стандарте применены термины по ИСО 5577 и ИСО 11484, а также следующие термины с соответствующими определениями:
3.1 калибровочный отражатель (reference standard): Отражатель для настройки оборудования неразрушающего контроля (например отверстие, пазы и т.п.).
3.2 настроечный образец (reference sample): Образец (например сегмент рулона/листа), используемый для настройки.
3.3 труба (tube): Полый длинный продукт, открытый с обоих концов, любой формы в поперечном сечении.
3.4 бесшовная труба (seamless tube): Труба, изготовленная путем прошивания твердой заготовки для получения полой трубы, которая в дальнейшем обрабатывается (горячим или холодным способом) до ее окончательных размеров.
3.5 сварная труба (welded tube): Труба, изготовленная путем формирования полого профиля из плоского продукта и сварки смежных кромок вместе, и которая после сварки может быть дополнительно обработана (горячим или холодным способом) до ее окончательных размеров.
3.6 изготовитель (manufacturer): Организация, которая изготавливает продукцию согласно соответствующему стандарту и заявляет соответствие поставленной продукции всем действующим положениям соответствующего стандарта.
3.7 соглашение (agreement): Контрактные отношения между изготовителем и заказчиком в момент запроса и заказа.
3.8 расслоение (laminar imperfection): Дефект, расположенный в стенке трубы и, как правило, ориентированный параллельно поверхности.
Примечание - Площадь дефекта может быть вычислена путем измерения его контура на поверхности стенки трубы.
4. Общие требования
4.1 Ультразвуковой контроль рулона/листа должен проводиться до или во время производства труб в плоской форме.
4.2 Рулон/лист должен быть достаточно прямым и свободным от посторонних веществ, чтобы обеспечить возможность проведения контроля.
4.3 Контроль должен проводиться только подготовленными операторами, квалифицированными в соответствии с ИСО 9712, ИСО 11484 или эквивалентными документами и под руководством компетентного персонала, назначенного изготовителем (заводом-изготовителем). В случае инспекции третьей стороной, это должно быть согласовано между заказчиком и изготовителем. Контроль по разрешению работодателя должен проводиться в соответствии с письменной процедурой. Процедура неразрушающего контроля должна быть согласована специалистом 3 уровня и лично утверждена работодателем.
Примечание - Определение уровней 1, 2 и 3 смотреть в соответствующих международных стандартах, например в ИСО 9712 и ИСО 11484.
5. Технология контроля
5.1 Рулон/лист должен быть проконтролирован ультразвуковым эхо-импульсным способом с вводом ультразвуковой волны перпендикулярно поверхности рулона/листа для обнаружения расслоений или, по усмотрению изготовителя, способом прохождения.
5.2 Во время контроля рулон/лист и блок преобразователей должны перемещаться относительно друг друга таким образом, чтобы преобразователи перемещались параллельно вдоль или поперек главного направления прокатки рулона/листа, с минимальной площадью охвата и максимально допустимым шагом между соседними линиями сканирования, указанным в таблице 1. При использовании способа возвратно-поступательного сканирования минимальная площадь охвата должна составлять половину значений, указанных в таблице 1. Относительная скорость сканирования в процессе контроля не должна изменяться более чем на +/- 10%.
