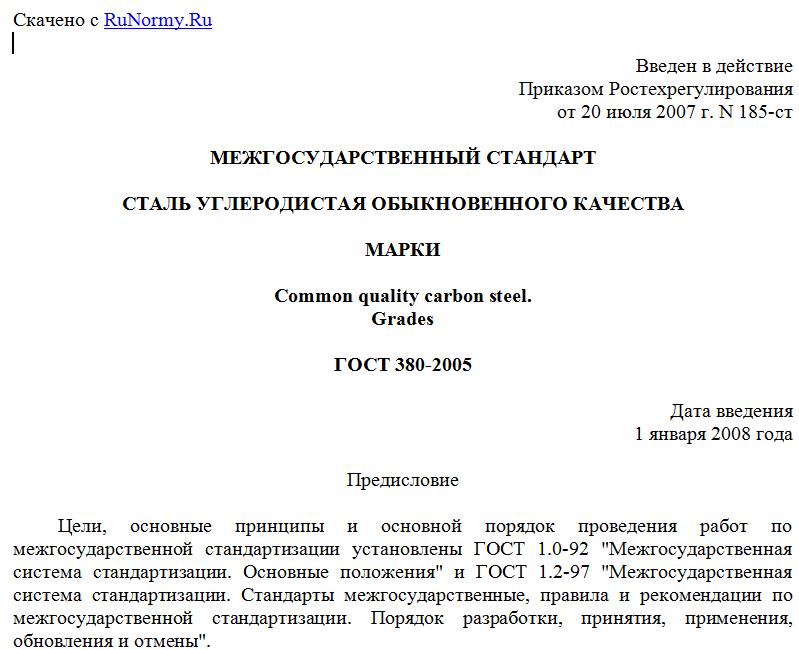

Введен в действие
Приказом Ростехрегулирования
от 20 июля 2007 г. N 185-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
СТАЛЬ УГЛЕРОДИСТАЯ ОБЫКНОВЕННОГО КАЧЕСТВА
МАРКИ
Common quality carbon steel.
Grades
ГОСТ 380-2005
Дата введения
1 января 2008 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-97 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Разработан Научно-исследовательским институтом "УкрНИИмет" Украинского государственного научно-технического центра "Энергосталь"; Межгосударственным техническим комитетом по стандартизации МТК 327 "Прокат сортовой, фасонный и специальные профили".
2. Внесен Государственным комитетом Украины по вопросам технического регулирования и потребительской политики.
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (протокол N 28 от 9 декабря 2005 г.).
За принятие стандарта проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Азербайджан AZ Азстандарт
Армения AM Минторгэкономразвития
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Кыргызстан KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Российская Федерация RU Федеральное агентство по техническому регулированию и метрологии
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
Украина UA Госпотребстандарт Украины
4. Приложение Б настоящего стандарта соответствует международным стандартам:
- ИСО 630:1995 "Конструкционные стали. Прокат толстолистовой, широкополосный, сортовые и фасонные профили" (ISO 630:1995 "Structural steels - Plates, wide flats, bars, sections and profiles", NEQ);
- ИСО 1052:1982 "Сталь общего назначения" (ISO 1052:1982 "Steels for general engineering purposes", NEQ) в части требований к химическому составу стали.
5. Приказом Федерального агентства по техническому регулированию и метрологии от 20 июля 2007 г. N 185-ст межгосударственный стандарт ГОСТ 380-2005 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2008 г.
6. Взамен ГОСТ 380-94.
1. Область применения
Настоящий стандарт распространяется на углеродистую сталь обыкновенного качества, предназначенную для изготовления горячекатаного проката: сортового, фасонного, толстолистового, тонколистового, широкополосного и холоднокатаного тонколистового, а также слитков, блюмов, слябов, сутунки, заготовки катаной и непрерывнолитой, труб, поковок и штамповок, лент, проволоки, метизов и др.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 7565-81 (ИСО 377-2-89) Чугун, сталь и сплавы. Метод отбора проб для определения химического состава
ГОСТ 7566-94 Металлопродукция. Приемка, маркировка, упаковка, транспортирование и хранение
ГОСТ 12359-99 (ИСО 4945-77) Стали углеродистые, легированные и высоколегированные. Методы определения азота
ГОСТ 17745-90 Стали и сплавы. Методы определения газов
ГОСТ 18895-97 Сталь. Метод фотоэлектрического спектрального анализа
ГОСТ 22536.0-87 Сталь углеродистая и чугун нелегированный. Общие требования к методам анализа
ГОСТ 22536.1-88 Сталь углеродистая и чугун нелегированный. Методы определения общего углерода и графита
ГОСТ 22536.2-87 Сталь углеродистая и чугун нелегированный. Методы определения серы
ГОСТ 22536.3-88 Сталь углеродистая и чугун нелегированный. Методы определения фосфора
ГОСТ 22536.4-88 Сталь углеродистая и чугун нелегированный. Методы определения кремния
ГОСТ 22536.5-87 (ИСО 629-82) Сталь углеродистая и чугун нелегированный. Методы определения марганца
ГОСТ 22536.6-88 Сталь углеродистая и чугун нелегированный. Методы определения мышьяка
ГОСТ 22536.7-88 Сталь углеродистая и чугун нелегированный. Методы определения хрома
ГОСТ 22536.8-87 Сталь углеродистая и чугун нелегированный. Методы определения меди
ГОСТ 22536.9-88 Сталь углеродистая и чугун нелегированный. Методы определения никеля
ГОСТ 22536.10-88 Сталь углеродистая и чугун нелегированный. Методы определения алюминия
ГОСТ 22536.11-87 Сталь углеродистая и чугун нелегированный. Методы определения титана
ГОСТ 27809-95 Чугун и сталь. Методы спектрографического анализа
ГОСТ 28033-89 Сталь. Метод рентгенофлюоресцентного анализа
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов по указателю "Национальные стандарты", составленному по состоянию на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Марки стали
3.1. Углеродистую сталь обыкновенного качества изготовляют следующих марок: Ст0, Ст1кп, Ст1пс, Ст1сп, Ст2кп, Ст2пс, Ст2сп, Ст3кп, Ст3пс, Ст3сп, Ст3Гпс, Ст3Гсп, Ст4кп, Ст4пс, Ст4сп, Ст5пс, Ст5сп, Ст5Гпс, Ст6пс, Ст6сп.
Буквы "Ст" обозначают "Сталь", цифры - условный номер марки в зависимости от химического состава, буква "Г" - марганец при его массовой доле в стали 0,80 % и более, буквы "кп", "пс", "сп" - степень раскисления стали: "кп" - кипящая, "пс" - полуспокойная, "сп" - спокойная.
3.2. Сопоставление марок стали по настоящему стандарту и международным стандартам ИСО 630 и ИСО 1052 приведено в Приложении А.
3.3. Требования к химическому составу стали марок Е 185 (Fe 310), Е 235 (Fe 360), Е 275 (Fe 430), Е 355 (Fe 510), Fe 490, Fe 590, Fe 690 по международным стандартам ИСО 630 [1] и ИСО 1052 [2] приведены в Приложении Б.
3.4. Степень раскисления, если она не указана в заказе, устанавливает изготовитель.
4. Требования к химическому составу стали
4.1. Химический состав стали (основные элементы) по анализу ковшевой пробы должен соответствовать нормам, указанным в таблице 1.
Таблица 1
В процентах
Марка стали Массовая доля химических элементов
углерода марганца кремния
Ст0 Не более 0,23 - -
Ст1кп 0,06 - 0,12 0,25 - 0,50 Не более 0,05
Ст1пс 0,06 - 0,12 0,25 - 0,50 0,05 - 0,15
Ст1сп 0,06 - 0,12 0,25 - 0,50 0,15 - 0,30
Ст2кп 0,09 - 0,15 0,25 - 0,50 Не более 0,05
Ст2пс 0,09 - 0,15 0,25 - 0,50 0,05 - 0,15
Ст2сп 0,09 - 0,15 0,25 - 0,50 0,15 - 0,30
Ст3кп 0,14 - 0,22 0,30 - 0,60 Не более 0,05
Ст3пс 0,14 - 0,22 0,40 - 0,65 0,05 - 0,15
Ст3сп 0,14 - 0,22 0,40 - 0,65 0,15 - 0,30
Ст3Гпс 0,14 - 0,22 0,80 - 1,10 Не более 0,15
Ст3Гсп 0,14 - 0,20 0,80 - 1,10 0,15 - 0,30
Ст4кп 0,18 - 0,27 0,40 - 0,70 Не более 0,05
Ст4пс 0,18 - 0,27 0,40 - 0,70 0,05 - 0,15
Ст4сп 0,18 - 0,27 0,40 - 0,70 0,15 - 0,30
Ст5пс 0,28 - 0,37 0,50 - 0,80 0,05 - 0,15
Ст5сп 0,28 - 0,37 0,50 - 0,80 0,15 - 0,30
Ст5Гпс 0,22 - 0,30 0,80 - 1,20 Не более 0,15
Ст6пс 0,38 - 0,49 0,50 - 0,80 0,05 - 0,15
Ст6сп 0,38 - 0,49 0,50 - 0,80 0,15 - 0,30
4.2. Допускается изготовление стали всех марок, кроме предназначенной для проката, используемого в судостроении и вагоностроении, без ограничения нижнего предела массовой доли углерода и марганца при условии обеспечения требуемого уровня механических свойств.
В стали марок Ст2кп, Ст3кп и Ст4кп, предназначенной для изготовления сортового и фасонного проката, допускается повышение массовой доли кремния до 0,07%.
4.3. При раскислении полуспокойной стали алюминием, титаном или другими раскислителями, не содержащими кремний, а также несколькими раскислителями (ферросилицием и алюминием, ферросилицием и титаном и др.) массовая доля кремния в стали допускается менее 0,05%. Раскисление титаном, алюминием и другими раскислителями, не содержащими кремний, указывают в документе о качестве.
4.4. Массовая доля хрома, никеля и меди в стали всех марок, кроме Ст0, должна быть не более 0,30% каждого. В стали марки Ст0 массовая доля хрома, никеля и меди не нормируется.
В стали, изготовленной скрап-процессом, допускается массовая доля меди до 0,40%, хрома и никеля - до 0,35% каждого. При этом в стали марок Ст3кп, Ст3пс, Ст3сп, Ст3Гпс и Ст3Гсп массовая доля углерода должна быть не более 0,20%.
4.5. Массовая доля серы в стали всех марок, кроме Ст0, должна быть не более 0,050%, фосфора - не более 0,040%. В стали марки Ст0 массовая доля серы должна быть не более 0,060%, фосфора - не более 0,070%.
Для просмотра документа целиком скачайте его >>>
