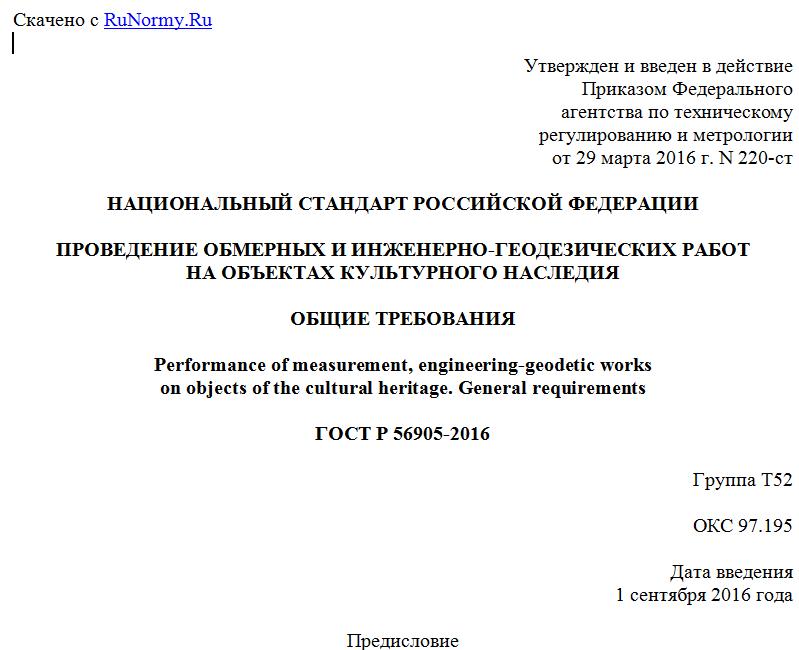

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 29 марта 2016 г. N 220-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ПРОВЕДЕНИЕ ОБМЕРНЫХ И ИНЖЕНЕРНО-ГЕОДЕЗИЧЕСКИХ РАБОТ
НА ОБЪЕКТАХ КУЛЬТУРНОГО НАСЛЕДИЯ
ОБЩИЕ ТРЕБОВАНИЯ
Performance of measurement, engineering-geodetic works
on objects of the cultural heritage. General requirements
ГОСТ Р 56905-2016
Группа Т52
ОКС 97.195
Дата введения
1 сентября 2016 года
Предисловие
1 РАЗРАБОТАН ФГУП "Центральные научно-реставрационные проектные мастерские" (ФГУП ЦНРПМ) с участием АНО "Академический научно-технический центр Российской академии архитектуры и строительных наук" (АНО АНТЦ РААСН), ООО "Специализированная компания "КРЕАЛ", ФГУП "Институт по реставрации памятников истории и культуры "Спецпроектреставрация", ОАО "Моспроект-2" им. М.В. Посохина
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 082 "Культурное наследие"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 29 марта 2016 г. N 220-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте национального органа Российской Федерации по стандартизации в сети Интернет (www.gost.ru)
Введение
Фиксация объекта культурного наследия (далее - фиксация) является основой для проведения натурных исследований исторического здания или сооружения.
Фиксация играет определяющую роль в процессе подготовки мероприятий по сохранению объекта культурного наследия и направлена на решение основных задач.
Фиксация дает максимально исчерпывающее представление о современном состоянии объекта культурного наследия на момент проведения исследования. В процессе реставрации неизбежно внесение изменений в объект культурного наследия, и его исторически сложившийся, ставший привычным облик оказывается в той или иной мере утраченным. Данные фиксации позволят впоследствии судить о сложившемся облике объекта культурного наследия на период начала исследований и в последующем - о внесенных изменениях на основании проектных предложений по сохранению объекта культурного наследия.
Фиксация конструкций и основания исторического здания в процессе технического обследования позволяет дать оценку степени технической сохранности памятника и прогноз планируемых мероприятий по его сохранению.
Материалы графической фиксации необходимы для разработки проекта реставрации и приспособления в качестве основы для научно-проектной документации, а также для определения физических размеров памятника, при расчетах объемов и стоимости необходимых работ по сохранению объекта культурного наследия.
Фиксация объекта культурного наследия в рамках комплексных научных исследований, в том числе следов переделок, проведенных зондажей, шурфов и раскрытий, является документальным основанием для проекта реставрации и приспособления, без которых невозможны его научная апробация и утверждение.
Фиксация объекта культурного наследия является самоценной, неотъемлемой и важной частью изучения объекта культурного наследия в процессе комплексных научных исследований. На этой стадии выявляют многие особенности его строительной истории, дающие основания для предварительных выводов и позволяющие целенаправленно вести дальнейшее исследование, в том числе: различия в архитектурно-конструктивном решении разных его частей, в строительной технике и материалах, несовпадения уровней и т.п.; проводят инвентаризацию, идентификацию и сравнительный анализ сохранившихся элементов архитектурно-декоративного убранства.
1. Область применения
Настоящий стандарт устанавливает общие требования к проведению обмерных и инженерно-геодезических работ на объектах культурного наследия (памятниках истории и культуры) народов Российской Федерации при фиксации их современного состояния.
В настоящем стандарте установлены требования к проведению следующих работ:
- обмерные работы на объектах культурного наследия (памятниках истории и культуры) народов Российской Федерации для получения необходимого графического материала и геометрических данных для фиксации объекта и проведения проектных работ по его сохранению;
- инженерно-геодезические работы на объектах культурного наследия, выполняемые для подготовки геодезического и съемочного обоснования, съемки территории памятника, получения необходимых данных о территории памятника для проведения проектных работ;
- геодезическое сопровождение работ по сохранению объектов культурного наследия.
Настоящий стандарт предназначен для применения: организациями и лицами, осуществляющими научно-исследовательские, изыскательские и проектные работы, направленные на обеспечение физической сохранности объектов культурного наследия; специалистами организаций, выполняющих функции заказчиков (застройщиков) при проведении работ на объектах культурного наследия; иными заказчиками, органами исполнительной власти и государственными учреждениями, уполномоченными на проведение государственной экспертизы проектной документации или действующими на основании регламентов в данной области; аккредитованными организациями на проведение негосударственной экспертизы проектной документации, органами государственного строительного надзора.
При составлении настоящего стандарта учтены требования законодательных актов Российской Федерации [1], [2] и [3].
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 21.1101-2013 Система проектной документации для строительства. Основные требования к проектной и рабочей документации
ГОСТ Р 55528-2013 Состав и содержание научно-проектной документации по сохранению объектов культурного наследия. Памятники истории и культуры. Общие требования
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 геодезическая сеть опорная: Геодезическая сеть заданного класса или разряда точности, создаваемая в процессе изысканий и служащая геодезической основой для обоснования проектной подготовки реставрации и приспособления, проведения обмерных работ, выполнения топографических съемок, аналитических определений положения точек местности и сооружений, для планировки местности, создания разбивочной основы для реставрации и приспособления, обеспечения других видов изысканий, а также выполнения стационарных геодезических работ и исследований.
3.2 геодезическая планово-высотная основа: Система определенным образом выбранных и закрепленных на местности точек, служащих опорными пунктами при инженерно-геодезических и обмерных работах.
Примечание - В зависимости от требований геодезическая основа может быть в государственной или условной системе координат и высот. В качестве опорных пунктов можно использовать пункты государственной и опорной геодезических сетей, точки (пункты) планово-высотной съемочной геодезической сети и фотограмметрического сгущения. Точность определения планово-высотного положения, плотность и условия закрепления пунктов геодезической основы должны удовлетворять требованиям производства выполняемых инженерно-геодезических и обмерных работ, стационарных наблюдений за опасными природными и техногенными процессами при проведении геодезического мониторинга.
3.3 фиксация объекта культурного наследия: Совокупность мероприятий, выполняемых на объекте культурного наследия с целью получения материалов, призванных обеспечить по возможности исчерпывающее представление о внешнем и техническом состоянии объекта на момент проведения исследований.
3.4 обмерная фиксация объекта культурного наследия: Вид фиксации объекта культурного наследия, включающий обмеры, фотографирование, словесное описание состояния объекта, зарисовки общего вида и деталей, составление схем цветового решения, необходимый как исходная подоснова для проектных чертежей, а также для определения физических размеров памятника при расчетах объемов и стоимости необходимых работ по исследованию и реставрации.
3.5 обмер объекта культурного наследия: Точное измерение всех элементов и конструктивных частей архитектурного сооружения или комплекса, определение фактических геометрических форм и размеров с последующей фиксацией на чертежах.
3.6 схематический обмер: Вид обмера, определяющий основные размеры и планировочную структуру объекта.
3.7 архитектурный обмер: Вид обмера, выполняемый для графического отражения общей схемы, а также фиксации архитектурных форм объекта культурного наследия.
Примечание - Архитектурный обмер - один из основных источников графической и геометрической информации для реставрации, приспособления и воссоздания объекта культурного наследия.
3.8 архитектурно-археологический обмер: Вид обмера, предполагающий исчерпывающую объемно-пространственную фиксацию объекта культурного наследия, учитывающую все отклонения от идеальной геометрической схемы.
3.9 метод обмера: Метод измерений и камеральной обработки форм, размеров и положения элементов объекта или его частей, предполагающий применение определенного измерительного оборудования, вычислительной и чертежной техники.
Примечание - При обмере можно использовать один или комбинацию нескольких методов, в зависимости от состава создаваемой обмерной документации, масштаба, требуемой точности и детализации.
3.10 координатная геодезия: Методы геодезических измерений, позволяющие определить планово-высотное положение отдельных точек измеряемого объекта в принятой системе координат.
3.11 фотограмметрический обмер: Метод обмера, проводящийся с помощью применения специальной точной фотоаппаратуры для полевых работ и для камеральной обработки.
3.12 лазерное сканирование: Высокотехнологичный метод фиксации объекта культурного наследия для получения пространственных данных с высокой точностью и скоростью.
3.13
схема: Условное графическое изображение объекта, передающее суть его характера и структуру в общих чертах. [ГОСТ Р 7.0.3-2006, п. 3.1.3.28]
3.14 чертеж: Проекционное изображение объекта в масштабе на определенном носителе с помощью графических образов и условных обозначений.
