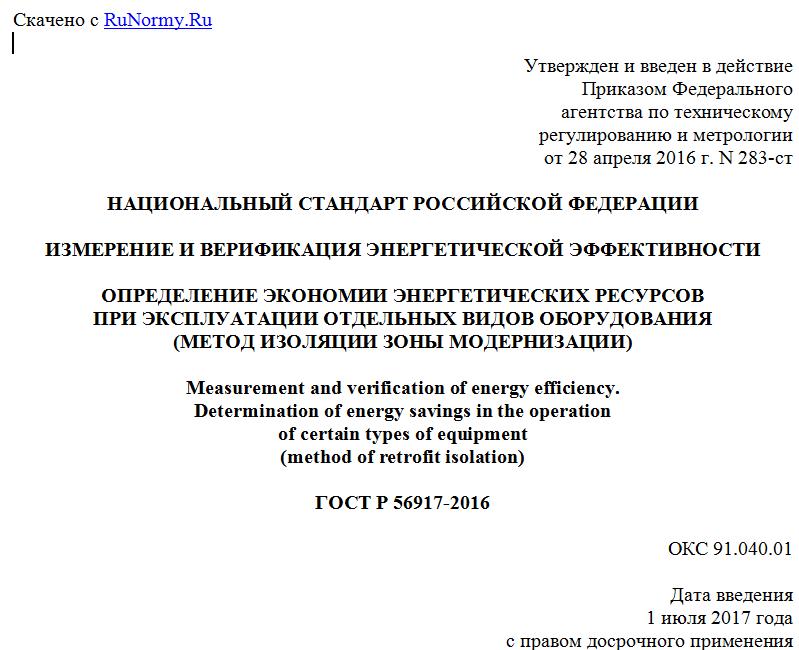

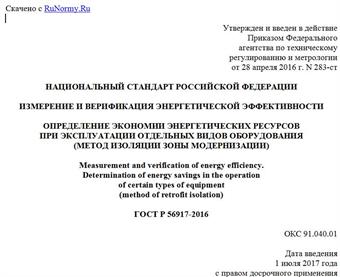

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 28 апреля 2016 г. N 283-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ИЗМЕРЕНИЕ И ВЕРИФИКАЦИЯ ЭНЕРГЕТИЧЕСКОЙ ЭФФЕКТИВНОСТИ
ОПРЕДЕЛЕНИЕ ЭКОНОМИИ ЭНЕРГЕТИЧЕСКИХ РЕСУРСОВ
ПРИ ЭКСПЛУАТАЦИИ ОТДЕЛЬНЫХ ВИДОВ ОБОРУДОВАНИЯ
(МЕТОД ИЗОЛЯЦИИ ЗОНЫ МОДЕРНИЗАЦИИ)
Measurement and verification of energy efficiency.
Determination of energy savings in the operation
of certain types of equipment
(method of retrofit isolation)
ГОСТ Р 56917-2016
ОКС 91.040.01
Дата введения
1 июля 2017 года
с правом досрочного применения
Предисловие
1 РАЗРАБОТАН Ассоциацией энергосервисных компаний "РАЭСКО", Автономной некоммерческой организацией в области технического регулирования и аккредитации "ВНИИНМАШ" (АНО "ВНИИНМАШ")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 039 "Энергосбережение, энергетическая эффективность, энергоменеджмент"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 28 апреля 2016 г. N 283-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомления и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
Настоящий стандарт устанавливает методы определения экономии энергетических ресурсов (энергетической эффективности) при эксплуатации отдельных видов инженерного оборудования зданий в целях измерения и верификации энергетической эффективности в рамках применения метода изоляции зоны модернизации.
Настоящий стандарт устанавливает методы определения энергетической эффективности следующего инженерного оборудования зданий:
- систем вентиляции;
- систем кондиционирования;
- систем охлаждения (холодильных установок);
- насосного оборудования.
Настоящий стандарт устанавливает:
- условия и методы определения энергетической эффективности выполнения проектов в области внедрения энергоэффективного инженерного оборудования зданий, которые могут быть применены заказчиками, исполнителями проектов и финансовыми организациями;
- методы определения энергетической эффективности отдельных видов инженерного оборудования зданий в целях измерения и верификации энергетической эффективности в рамках применения метода изоляции зоны модернизации, включая проведение расчетов.
Настоящий стандарт не содержит положений о формировании плана по измерению и верификации энергетической эффективности или иные общие вопросы. Данные вопросы рассмотрены в стандарте, содержащем общие положения по измерению и верификации энергетической эффективности.
2. Нормативные ссылки
В настоящем стандарте использована нормативная ссылка на следующий стандарт:
ГОСТ Р ИСО 5725-1-2002 Точность (правильность и прецизионность) методов и результатов измерений. Часть 1. Основные положения и определения
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ГОСТ Р ИСО 5725-1, а также следующие термины с соответствующими определениями:
3.1 вентилятор: Устройство для перемещения газообразной среды с двумя или более лопатками или лопастями, прикрепленными к вращающемуся валу.
3.2 кондиционер: Комплекс оборудования для одновременного регулирования температуры, влажности и чистоты воздуха и распределения последнего в соответствии с заданными параметрами.
3.3 насос: Машина по передаче энергии среде, выполняющей работу по перемещению среды внутри себя от входного устройства до выходного.
3.4 сплит-система кондиционирования: Система кондиционирования воздуха с более чем одним агрегатом, как правило внутреннего и наружного размещения, соединенных между собой трубами, по которым циркулирует хладон.
3.5 холодильная установка: Машина или установка, предназначенная для искусственного снижения и поддержания пониженной температуры окружающей среды в заданном охлаждаемом объекте за счет теплопередачи.
4. Применение метода изоляции зоны модернизации
4.1 Применение метода изоляции зоны модернизации осуществляют в соответствии со стандартом, содержащим общие положения по измерению и верификации энергетической эффективности.
4.2 В целях определения энергетической эффективности отдельных видов инженерного оборудования зданий рекомендуется составить план по измерению и верификации энергетической эффективности.
4.3 Вопросы, связанные с проведением стандартных и нестандартных корректировок и определения уровня точности и достоверности полученных значений достигнутой экономии энергетической эффективности, не являются предметом настоящего стандарта и не рассматриваются в нем.
5. Применение метода изоляции зоны модернизации
для систем вентиляции
5.1 Общие положения
5.1.1 В целях применения метода изоляции зоны модернизации для вентиляторов рекомендуется провести измерения производительности (объемного расхода) вентилятора, м3/с, совпадающей по времени потребляемой мощности, перепад давления и скорость вращения рабочего колеса в определенных условиях эксплуатации.
5.1.2 Дополнительно рекомендуется провести измерения температуры и давления воздуха (газообразной среды) для проверки характеристик вентилятора. Это позволит при необходимости внести коррективы в расчеты экономии энергетических ресурсов.
5.1.3 Требования к документированию следующих данных и сведений до начала измерений и рекомендации являются общими для всех методов.
5.1.3.1 Должны быть задокументированы следующие данные вентилятора:
- производитель;
- тип;
- размер;
- серийный номер вентилятора.
Рекомендуется запросить характеристики вентилятора у производителя. Если характеристики вентилятора невозможно получить у производителя, способ, описанный в 5.2.2, не может быть применен.
5.1.3.2 Должны быть задокументированы следующие данные вентиляционной системы:
- размеры;
- физическое состояние вентилятора и его корпуса.
Необходимо задокументировать размеры и физическое состояние на входе и выходе воздуховодов, расположение существующих соединений для измерения давления, местонахождение и описание катушки, фильтров или другого оборудования, примыкающего к вентилятору.
5.1.3.3 Должны быть задокументированы следующие данные двигателя:
- производитель;
- тип;
- размер;
- серийный номер двигателя.
Также необходимо задокументировать в табличке двигателя его напряжение, силу тока и мощность.
5.1.3.4 Должны быть задокументированы следующие данные и сведения о двигателе и приводе:
- размеры;
- физическое состояние двигателя.
Необходимо задокументировать тип, размеры и физическое состояние приводного узла.
5.1.3.5 Должны быть задокументированы данные о поверке и калибровке. В случае необходимости следует поверить и откалибровать все измерительное оборудование или представить доказательства текущей (действующей) поверки и калибровки в соответствии с нормативными требованиями.
5.1.3.6 Должны быть задокументированы сведения об используемом измерительном оборудовании. Следует выбрать (записать название, тип, марку, серию и т.д.) и подключить измерительное оборудование в соответствии с правилами его эксплуатации.
5.1.3.7 Должны быть задокументированы сведения об эксплуатации вентилятора. Следует установить и проверить предписанные условия эксплуатации и правильную работу вентилятора и измерительного оборудования перед проведением измерений.
5.1.3.8 Должны быть задокументированы сведения о точности измерений. Отклонения в значениях, полученных с помощью измерительного оборудования, должны быть в согласованных пределах в требуемых контрольных точках.
5.1.4 Методы определения энергетической эффективности вентиляторов приведены в таблице 1. Различные методы могут быть использованы для каждого типа вентиляторов в зависимости от имеющихся ресурсов.
Таблица 1
Методы определения энергетической
эффективности вентиляторов
