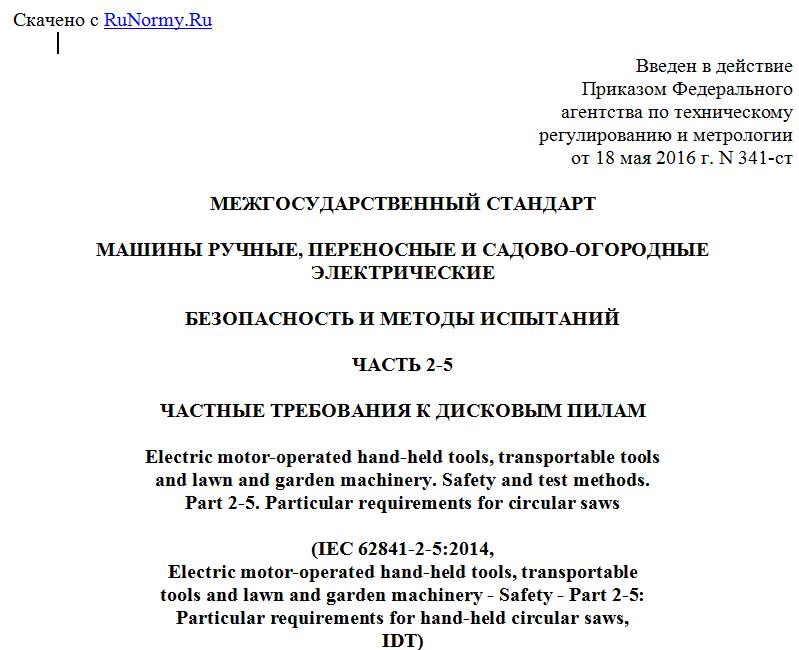

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 18 мая 2016 г. N 341-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
МАШИНЫ РУЧНЫЕ, ПЕРЕНОСНЫЕ И САДОВО-ОГОРОДНЫЕ ЭЛЕКТРИЧЕСКИЕ
БЕЗОПАСНОСТЬ И МЕТОДЫ ИСПЫТАНИЙ
ЧАСТЬ 2-5
ЧАСТНЫЕ ТРЕБОВАНИЯ К ДИСКОВЫМ ПИЛАМ
Electric motor-operated hand-held tools, transportable tools
and lawn and garden machinery. Safety and test methods.
Part 2-5. Particular requirements for circular saws
(IEC 62841-2-5:2014,
Electric motor-operated hand-held tools, transportable
tools and lawn and garden machinery - Safety - Part 2-5:
Particular requirements for hand-held circular saws,
IDT)
ГОСТ IEC 62841-2-5-2015
МКС 25.140.20
Дата введения
1 января 2017 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Акционерным обществом "ИНТЕРСКОЛ" (АО "ИНТЕРСКОЛ") на основе собственного перевода на русский язык английской версии международного стандарта, указанного в пункте 5
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 262 "Инструмент механизированный и ручной"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 10 декабря 2015 г. N 48)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армении
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 18 мая 2016 г. N 341-ст межгосударственный стандарт ГОСТ IEC 62841-2-5-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2017 г.
5 Настоящий стандарт идентичен международному стандарту IEC 62841-2-5:2014 "Электроинструменты ручные с приводом от двигателя, передвижные инструменты и садово-огородное оборудование. Безопасность. Часть 2-5. Частные требования к ручным дисковым пилам" ("Electric motor-operated hand-held tools, transportable tools and lawn and garden machinery - Safety - Part 2-5: Particular requirements for hand-held circular saws", IDT).
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ 1.5-2001 (подраздел 3.6).
Международный стандарт разработан техническим комитетом Межгосударственной электротехнической комиссии IEC/TC 116 "Safety of motor-operated electric tools" ("Безопасность ручного электрического механизированного инструмента").
Официальные экземпляры международного стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, имеются в Федеральном информационном фонде технических регламентов и стандартов.
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном приложении ДА
6 Настоящий межгосударственный стандарт взаимосвязан с техническими регламентами Таможенного союза ТР ТС 010/2011 "О безопасности машин и оборудования", ТР ТС 004/2011 "О безопасности низковольтного оборудования" и реализует их требования безопасности
7 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Настоящий стандарт входит в комплекс стандартов, устанавливающих требования безопасности ручных электрических машин и методы их испытаний.
Настоящий стандарт применяют совместно с ГОСТ IEC 62841-1-2014 "Машины ручные, переносные и садово-огородные электрические. Безопасность и методы испытаний. Часть 1. Общие требования", идентичным международному стандарту IEC 62841-1:2014 "Электроинструменты ручные с приводом от двигателя, передвижные инструменты и садово-огородное оборудование. Безопасность. Часть 1. Общие требования".
Настоящий стандарт устанавливает частные требования безопасности и методы испытаний ручных дисковых электрических машин, которые дополняют, изменяют или заменяют соответствующие разделы, подразделы, пункты, таблицы и рисунки IEC 62841-1:2014.
Номера разделов, пунктов, таблиц и рисунков соответствуют приведенным в IEC 62841-2-5:2014. Пункты, дополняющие IEC 62841-1:2014, имеют нумерацию, начиная со 101.
В настоящем стандарте методы испытаний дисковых пил выделены курсивом.
Изменение наименования раздела 3 вызвано необходимостью приведения в соответствие с требованиями ГОСТ 1.5-2001.
1 Область применения
Применяют соответствующий раздел IEC 62841-1 со следующими дополнениями.
Дополнение:
Настоящий стандарт распространяется на дисковые пилы, называемые далее пилами.
Настоящий стандарт не распространяется на пилы, предназначенные для применения с абразивными кругами.
Примечание - На пилы, предназначенные для применения с абразивными кругами в качестве отрезных машин, распространяется IEC 62841-2-22.
2 Нормативные ссылки
Применяют соответствующий раздел IEC 62841-1 со следующими дополнениями.
Примечание - В европейском стандарте EN 62841-2-5 применяются следующие обязательные документы:
Дополнение:
EN 847-1, Tools for woodworking. Safety requirements. Part 1. Milling tools and circular saw blades (Инструменты станочные для деревообработки. Требования техники безопасности. Часть 1. Инструменты для обработки фрезерованием и резанием, полотна круглой пилы)
3 Термины и определения
Применяют соответствующий раздел IEC 62841-1 со следующими дополнениями.
Дополнение:
3.101 опорная плита (base plate): Деталь, служащая опорой пилы на обрабатываемом материале (рисунок 113).
3.102 угол наклона диска (bevel angle): Угловое смещение плоскости пильного диска относительно плоскости опорной плиты; при положении плоскости пильного диска перпендикулярно плоскости опорной плиты угол принимают равным 0°.
3.103 дисковая пила (circular saw): Машина, предназначенная для резки различных материалов вращающимся зубчатым диском.
3.104 зона зубчатого венца (cutting edge zone): Внешние 20% радиуса пильного диска.
3.105 D: Максимальный назначенный диаметр пильного диска.
3.106 система защитных ограждений (guarding system): Сочетание некоторых или всех из следующих элементов в зависимости от типа пилы: верхний защитный кожух, нижний защитный кожух, опорная плита и механизм приведения этих элементов в действие.
3.107 отдача (kickback): Внезапная реакция пилы, вызванная защемлением, заклиниванием или перекосом пильного диска, приводящая к неконтролируемому подъему пилы и выходу пильного диска из обрабатываемого материала.
3.108 нижний защитный кожух (lower guard): Подвижное ограждение пильного диска, которое в закрытом или исходном положении находится в основном под опорной плитой.
3.109 максимальная глубина пропила (maximum depth of cut): Прорезаемая толщина объекта обработки максимальным назначенным пильным диском при настройке регулировки глубины на максимальное значение и угле наклона диска 0°.
3.110 пила погружного типа (plunge type saw): Пила, имеющая только верхний защитный кожух, в который возвращается пильный диск сразу после прекращения работы (рисунок 104).
3.111 расклинивающий нож (riving knife): Металлическая деталь, установленная в плоскости пильного диска с целью предотвратить заклинивание задней части пильного диска в распиливаемом материале.
3.112 пила с наружным качающимся защитным кожухом (saw with outer pendulum guard): Пила, нижний защитный кожух которой при работе поворачивается снаружи вокруг верхнего защитного кожуха (рисунок 101).
3.113 пила с внутренним качающимся защитным кожухом (saw with inner pendulum guard): Пила, нижний защитный кожух которой при работе поворачивается внутри верхнего защитного кожуха (рисунок 102).
3.114 пила с защитным кожухом тянущего типа (saw with tow guard): Пила, нижний защитный кожух которой при работе скользит вдоль верхнего защитного кожуха (рисунок 103).
3.115 верхний защитный кожух (upper guard): Неподвижное и (или) подвижное защитное ограждение пильного диска, находящееся над опорной плитой.
4 Общие требования
Применяют соответствующий раздел IEC 62841-1.
