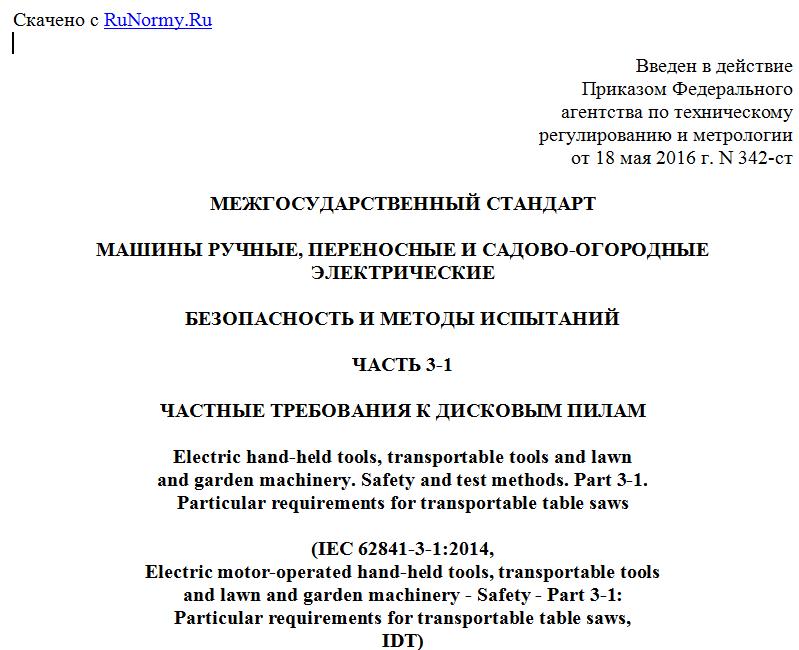

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 18 мая 2016 г. N 342-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
МАШИНЫ РУЧНЫЕ, ПЕРЕНОСНЫЕ И САДОВО-ОГОРОДНЫЕ ЭЛЕКТРИЧЕСКИЕ
БЕЗОПАСНОСТЬ И МЕТОДЫ ИСПЫТАНИЙ
ЧАСТЬ 3-1
ЧАСТНЫЕ ТРЕБОВАНИЯ К ДИСКОВЫМ ПИЛАМ
Electric hand-held tools, transportable tools and lawn
and garden machinery. Safety and test methods. Part 3-1.
Particular requirements for transportable table saws
(IEC 62841-3-1:2014,
Electric motor-operated hand-held tools, transportable tools
and lawn and garden machinery - Safety - Part 3-1:
Particular requirements for transportable table saws,
IDT)
ГОСТ IEC 62841-3-1-2015
МКС 25.140.20
Дата введения
1 января 2017 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Акционерным обществом "ИНТЕРСКОЛ" (АО "ИНТЕРСКОЛ") на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 5
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 262 "Инструмент механизированный и ручной"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 10 декабря 2015 г. N 48)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армении
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 18 мая 2016 г. N 342-ст межгосударственный стандарт ГОСТ IEC 62841-3-1-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2017 г.
5 Настоящий стандарт идентичен международному стандарту IEC 62841-3-1:2014 "Электроинструменты ручные с приводом от двигателя, передвижные инструменты и садово-огородное оборудование. Безопасность. Часть 3-1. Частные требования к передвижным отрезным станкам со столом" ("Electric motor-operated hand-held tools, transportable tools and lawn and garden machinery - Safety - Part 3-1: Particular requirements for transportable table saws", IDT).
Международный стандарт разработан техническим комитетом Межгосударственной электротехнической комиссии IEC/TC 116 "Safety of motor-operated electric tools" ("Безопасность ручного электрического механизированного инструмента").
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ 1.5 (подраздел 3.6).
Официальные экземпляры международного стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, имеются в Федеральном информационном фонде технических регламентов и стандартов.
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА.
Настоящий межгосударственный стандарт взаимосвязан с техническими регламентами Таможенного союза ТР ТС 010/2011 "О безопасности машин и оборудования", ТР ТС 004/2011 "О безопасности низковольтного оборудования" и реализует их требования безопасности"
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты" (по состоянию на 1 января текущего года), а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Настоящий стандарт входит в комплекс стандартов, устанавливающих требования безопасности переносных электрических машин и методы их испытаний.
Настоящий стандарт применяют совместно с ГОСТ IEC 62841-1-2014 "Машины ручные, переносные и садово-огородные электрические. Безопасность и методы испытаний. Часть 1. Общие требования", идентичным международному стандарту IEC 62841-1:2014 "Электроинструменты ручные с приводом от двигателя, передвижные инструменты и садово-огородное оборудование. Безопасность. Часть 1. Общие требования".
Настоящий стандарт устанавливает частные требования безопасности и методы испытаний переносных электрических дисковых машин, которые дополняют, изменяют или заменяют соответствующие разделы, подразделы, пункты, таблицы и рисунки IEC 62841-1:2014.
Номера разделов, пунктов, таблиц и рисунков соответствуют приведенным в IEC 62841-3-1:2014. Пункты, дополняющие IEC 62841-1:2014, имеют нумерацию, начиная со 101.
В настоящем стандарте методы испытаний переносных электрических дисковых машин выделены курсивом.
Изменение наименования раздела 3 вызвано необходимостью приведения в соответствие с требованиями ГОСТ 1.5-2001.
1 Область применения
Применяют соответствующий раздел IEC 62841-1 со следующими дополнениями.
Дополнение:
Настоящий стандарт распространяется на переносные дисковые пилы:
- с одинарным зубчатым диском или
- с наборными дисками для прорезания одной канавки или паза или
- с фрезерной головкой,
предназначенные для резки древесины и аналогичных материалов, пластмасс и цветных металлов, кроме магния, с диаметром пильного диска от 105 мм до 315 мм, которые в дальнейшем называются пилой или машиной.
Настоящий стандарт не распространяется на переносные пилы для резки других металлов, таких как магний, сталь и чугун.
Настоящий стандарт не распространяется на переносные пилы с автоматическим устройством подачи материала.
Настоящий стандарт не распространяется на пилы для применения с абразивными кругами.
Примечание 1 - Пилы для применения с абразивными кругами в качестве отрезных машин рассмотрены в IEC 62841-3-10.
Настоящий стандарт не распространяется на переносные пилы, имеющие более одного шпинделя.
Примечание 2 - Настоящий стандарт распространяется на переносные пилы, имеющие массу:
- до 25 кг - для машин, которые может поднять вручную один человек;
- до 50 кг - для машин, которые могут поднять вручную два человека.
Данный стандарт не распространяется на стационарные пильные станки.
2 Нормативные ссылки
Применяют соответствующий раздел IEC 62841-1 со следующими дополнениями.
Дополнение:
ISO 180, Plastics - determination of Izod impact strength (Пластмассы. Определение ударной вязкости по Изоду).
3 Термины и определения
Применяют соответствующий раздел IEC 62841-1 со следующими дополнениями.
Дополнение:
3.101 устройство защиты от отдачи (anti-kickback device): Устройство, допускающее перемещать объект обработки в направлении резания и снижающее вероятность быстрого перемещения объекта обработки (отдачи) в противоположном подаче направлении.
3.102 угол наклона диска (bevel angle): Угловое смещение плоскости пильного диска относительно плоскости рабочей поверхности стола. Положение плоскости пильного диска перпендикулярно рабочей поверхности стола составляет угол наклона диска 0°.
3.103 поперечное резание (cross cutting): Любая операция распиловки, производимая с использованием направляющей для поперечного резания.
Примечание - Для природной древесины поперечное резание производится преимущественно в направлении, перпендикулярном волокну; для искусственных материалов поперечное резание производится перпендикулярно длине объекта обработки.
3.104 глубина пропила (cutting capacity): Кратчайшее расстояние от вершины зуба пильного диска, максимально удаленного от центра и расположенного в крайнем верхнем положении до рабочей поверхности стола, для любой настройки глубины пильного диска и угла наклона диска 0°.
Примечание - Кратчайшее расстояние от вершины зуба пильного диска, максимально удаленного от центра и расположенного в крайнем верхнем положении до рабочей поверхности стола, для любой настройки глубины пильного диска и углах наклона диска, отличных от 0°, рассчитывается только до стороны зуба, ближайшего к рабочей поверхности стола.
3.104.1 максимальная глубина пропила (maximum cutting capacity): Глубина пропила, настроенная на максимальную величину и, если не указано иное, при угле наклона диска 0°.
3.105 зона зубчатого венца (cutting edge zone): Внешние 20% радиуса пильного диска.
3.106 D: Номинальный диаметр пильного диска.
