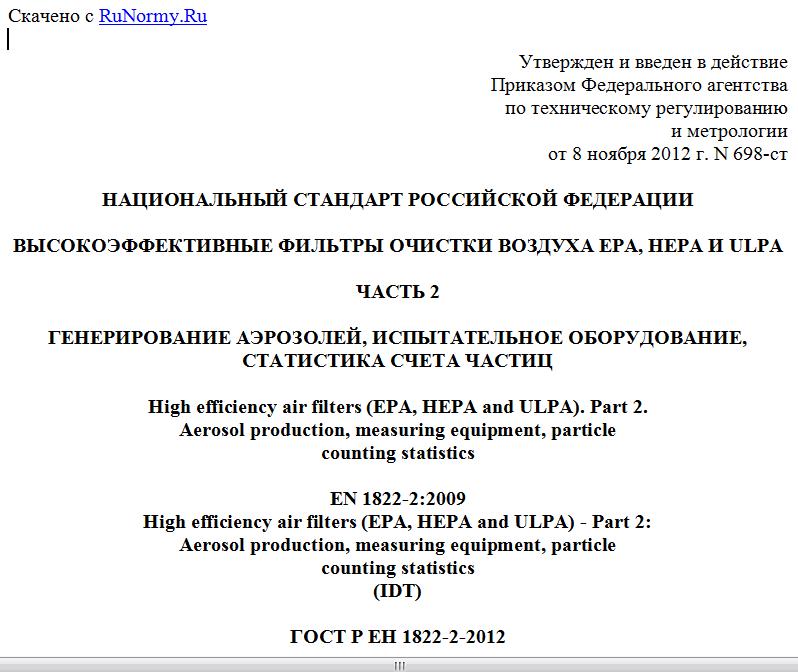

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 8 ноября 2012 г. N 698-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ВЫСОКОЭФФЕКТИВНЫЕ ФИЛЬТРЫ ОЧИСТКИ ВОЗДУХА EPA, HEPA И ULPA
ЧАСТЬ 2
ГЕНЕРИРОВАНИЕ АЭРОЗОЛЕЙ, ИСПЫТАТЕЛЬНОЕ ОБОРУДОВАНИЕ,
СТАТИСТИКА СЧЕТА ЧАСТИЦ
High efficiency air filters (EPA, HEPA and ULPA). Part 2.
Aerosol production, measuring equipment, particle
counting statistics
EN 1822-2:2009
High efficiency air filters (EPA, HEPA and ULPA) - Part 2:
Aerosol production, measuring equipment, particle
counting statistics
(IDT)
ГОСТ Р ЕН 1822-2-2012
Группа Т58
ОКС 13.040.40
Дата введения
1 декабря 2013 года
Предисловие
1. Подготовлен Общероссийской общественной организацией "Ассоциация инженеров по контролю микрозагрязнений" (АСИНКОМ) на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 184 "Обеспечение промышленной чистоты".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 08 ноября 2012 г. N 698-ст.
4. Настоящий стандарт идентичен европейскому региональному стандарту ЕН 1822-2:2009 "Высокоэффективные фильтры очистки воздуха (EPA, HEPA и ULPA). Часть 2. Генерирование аэрозолей, испытательное оборудование, статистика счета частиц" (EN 1822-2:2009 "High efficiency air filters (EPA, HEPA and ULPA) - Part 2: Aerosol production, measuring equipment, particle counting statistics").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном Приложении ДА.
5. Введен впервые.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте национального органа Российской Федерации по стандартизации в сети Интернет (gost.ru).
Введение
Настоящий стандарт предусматривает применение методов счета частиц, которые удовлетворяют нуждам большинства областей применения. Отличие между европейским стандартом и предыдущими национальными стандартами состоит в методах определения интегральной эффективности. Вместо соотношений массовой концентрации эти методы основаны на счете частиц с наиболее проникающим размером (MPPS), который составляет для микростекловолокнистых фильтров примерно от 0,12 до 0,25 мкм. Для мембранных фильтров действует другое правило (см. ЕН 1822-5:2009, Приложение A). Этот метод также позволяет испытывать сверхвысокоэффективные фильтры, что не достигалось при использовании прежних методов контроля из-за их недостаточной чувствительности.
Отличие настоящего стандарта от предыдущего издания состоит в следующем:
- введен альтернативный метод контроля с использованием аэрозолей твердыми частицами вместо жидких;
- введен метод испытаний и классификации фильтров из мембранного материала;
- введен метод испытаний и классификации фильтров из синтетического волокнистого материала;
- введен альтернативный метод испытаний на проскок фильтров группы H с формой, отличающейся от мини-плиссированных фильтров или мини-плиссированных матов.
Комплекс международных стандартов ЕН 1822 "Высокоэффективные фильтры очистки воздуха EPA, HEPA и ULPA" состоит из следующих частей:
- часть 1. Классификация, методы испытаний, маркировка;
- часть 2. Генерирование аэрозолей, измерительные приборы, статистические методы обработки;
- часть 3. Испытания плоских фильтрующих материалов;
- часть 4. Обнаружение утечек в фильтрующих элементах (метод сканирования);
- часть 5. Определение эффективности фильтрующих элементов.
1. ОБЛАСТЬ ПРИМЕНЕНИЯ
Настоящий стандарт устанавливает требования к эффективным фильтрам очистки воздуха по частицам (EPA), высокоэффективным (HEPA) и сверхвысокоэффективным фильтрам очистки воздуха по частицам (ULPA), применяемым в системах вентиляции и кондиционирования воздуха и в технологических системах, например в чистых помещениях или фармацевтической промышленности.
Настоящий стандарт содержит методику определения эффективности фильтров на основе метода счета частиц с использованием контрольного аэрозоля с жидкими частицами (или аэрозоля с твердыми частицами) и счетчика частиц и устанавливает классификацию фильтров по показателям эффективности (локальной и интегральной).
Настоящий стандарт устанавливает требования к приборам контроля и генераторам аэрозолей, используемым для этих целей. Он содержит методику статистической оценки счета частиц при малом числе событий (частиц) для использования при работе со счетчиком частиц.
2. НОРМАТИВНЫЕ ССЫЛКИ
В настоящем стандарте использованы ссылки на следующие стандарты:
ЕН 1822-1:2009 Высокоэффективные фильтры очистки воздуха EPA, HEPA и ULPA. Часть 1. Классификация, методы испытаний, маркировка (EN 1822-1:2009, High efficiency air filters (EPA, HEPA and ULPA) - Part 1: Classification, performance testing, marking)
EH 1822-3:2009 Высокоэффективные фильтры очистки воздуха EPA, HEPA и ULPA. Часть 3. Испытание плоских фильтрующих материалов (EN 1822-3:2009, High efficiency air filters (EPA, HEPA and ULPA) - Part 3: Testing flat sheet filter media)
EH 14799:2007 Фильтры для общей очистки воздуха. Терминология (EN 14799:2007, Air filters for general air cleaning - Terminology)
3. ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ
В настоящем стандарте применены термины и определения, приведенные в ЕН 14799:2007.
4. ГЕНЕРИРОВАНИЕ АЭРОЗОЛЕЙ
4.1. Общие положения
При контроле фильтров в качестве эталонного метода контроля следует использовать контрольный аэрозоль с жидкими частицами по ЕН 1822-1. В качестве альтернативного метода для контроля локальной эффективности (тест на проскок) может быть использован аэрозоль с твердыми частицами (PSL, см. ЕН 1822-4:2009, Приложение D).
При контроле сверхвысокоэффективных фильтров (U16 и U17) следует использовать методы генерирования аэрозолей с высокой производительностью (от до ), чтобы обеспечить статистически значимые данные после фильтра.
Следует предусмотреть возможность изменения среднего диаметра частиц аэрозолей путем регулирования параметров генератора аэрозолей так, чтобы диаметр был равен точке MPPS. Концентрация и распределение размеров частиц генерируемых аэрозолей должны оставаться неизменными в течение всего времени контроля.
4.2. Материал для аэрозолей
Для эталонного метода материалом для генерирования аэрозолей является жидкость с давлением паров настолько низким при данной температуре воздуха, что размер получаемых капелек не изменяется значительно из-за испарения в течение времени контроля (как правило, не более 5 с).
К возможным материалам относятся:
- DEHS;
- PAO;
- парафиновое масло низкой вязкости.
Данный перечень не является исчерпывающим.
Наиболее критическими свойствами материала для генерирования аэрозоля являются:
- индекс рефракции;
- давление паров;
- плотность,
которые не должны слишком отличаться от значений, приведенных для указанных трех материалов в таблице 1.
Примечание. При обращении с этими материалами следует выполнять принятые стандартные меры безопасности работы в лаборатории. Это обеспечивается применением вытяжных систем и герметичных для аэрозолей систем воздуховодов так, чтобы не допустить вдыхания контрольного аэрозоля. В случае сомнения следует руководствоваться требованиями к безопасности работы с соответствующими материалами.
Таблица 1
Параметры материалов для генерирования аэрозолей
при температуре 20 °C
DEHS PAO <a> Парафиновое масло низкой вязкости
Химическое обозначение Бис-(2-этилгексил)овый эфир себациновой кислоты Полиальфаолефин (например, CAS <b> 68649-12-7) Смесь (например, CAS 64742-46-7)
Распространенное наименование Диэтилгексилсебацинат Полиальфаолефин Парафиновое масло
Плотность, кг/м3 912 800 - 820 (820 <c>) 843
Точка таяния (K) 225 ~ 280 259
Точка кипения (K) 529 650 - 780 (674 <c>)
Температура воспламенения > 473 445 - 500 453
Давление паров при температуре 293 K (мкПа) 1,9 100 - 130
Динамическая вязкость (кг/м с) От 0,022 до 0,024 0,0031 - 0,004 при 373 K (0,013 при 313 K <c>) (Кинематическая вязкость при 373 K 3,8 - 4,1 мм2/с) 0,026
Индекс рефракции/длина волны (нм) 1,450/650 1,452/600 1,4535/550 1,4545/500 1,4585/450 1,475/400 (1,4556 <c>)
