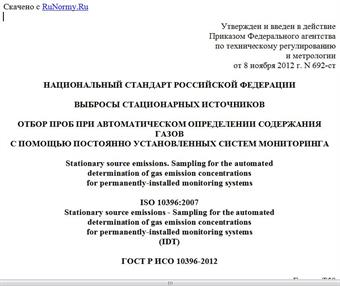

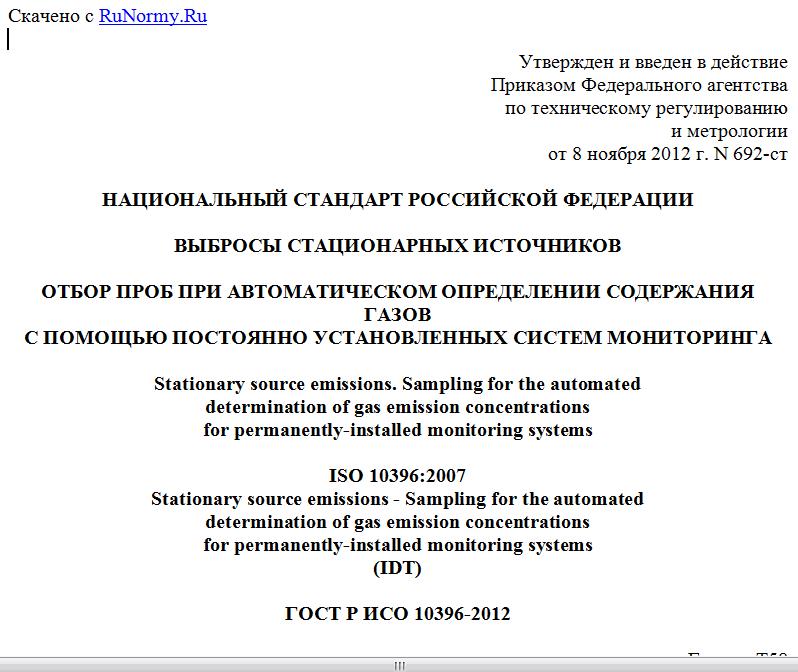

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 8 ноября 2012 г. N 692-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ВЫБРОСЫ СТАЦИОНАРНЫХ ИСТОЧНИКОВ
ОТБОР ПРОБ ПРИ АВТОМАТИЧЕСКОМ ОПРЕДЕЛЕНИИ СОДЕРЖАНИЯ ГАЗОВ
С ПОМОЩЬЮ ПОСТОЯННО УСТАНОВЛЕННЫХ СИСТЕМ МОНИТОРИНГА
Stationary source emissions. Sampling for the automated
determination of gas emission concentrations
for permanently-installed monitoring systems
ISO 10396:2007
Stationary source emissions - Sampling for the automated
determination of gas emission concentrations
for permanently-installed monitoring systems
(IDT)
ГОСТ Р ИСО 10396-2012
Группа Т58
ОКС 13.040.40
Дата введения
1 декабря 2013 года
Предисловие
1 ПОДГОТОВЛЕН Автономной некоммерческой организацией "Научно-исследовательский центр контроля и диагностики технических систем" (АНО "НИЦ КД") на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 457 "Качество воздуха"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 8 ноября 2012 г. N 692-ст
4 Настоящий стандарт идентичен международному стандарту ИСО 10396:2007 "Выбросы стационарных источников. Отбор проб при автоматическом определении содержания газов с помощью постоянно установленных систем мониторинга" (ISO 10396:2007 "Stationary source emissions - Sampling for the automated determination of gas emission concentrations for permanently-installed monitoring systems").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении ДА
5 ВЗАМЕН ГОСТ Р ИСО 10396-2006
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru)
Введение
Настоящий стандарт устанавливает методы отбора проб отходящих газов при определении содержания загрязняющих веществ с помощью автоматических измерительных систем (АИС). Эти методы применяются для отбора проб кислорода O2, диоксида углерода CO2, монооксида углерода CO, диоксида серы SO2, монооксида азота NO и диоксида азота NO2, а также при определении общего содержания оксидов азота NO и NO2.
1. Область применения
1.1. Общие положения
Настоящий стандарт устанавливает методы и оборудование, позволяющие проводить представительный, в известной степени, отбор проб для автоматического определения содержания газов в отходящем газовом потоке.
Стандарт применяют при определении содержания кислорода O2, диоксида углерода CO2, монооксида углерода CO, диоксида серы SO2, монооксида азота NO и диоксида азота NO2, а также при определении общего содержания оксидов азота NO и NO2.
1.2. Ограничения
Некоторые процессы горения и ситуации могут ограничить применимость настоящего стандарта. При наличии таких условий требуется принятие компетентного технического решения, особенно в следующих случаях:
a) наличие в отходящем газовом потоке коррозийных и химически высокоактивных компонентов, таких как аммиак, хлороводород и серная кислота;
b) потоки газов в условиях глубокого вакуума, высокого давления или высокой температуры;
c) влажные отходящие газы;
d) колебания скорости, температуры и содержания газов по причине неконтролируемого изменения процесса;
e) расслоение газов из-за не смешивания газовых потоков;
f) измерения, проводимые с использованием устройств контроля за состоянием окружающей среды;
g) низкие уровни содержания определяемых компонентов.
2. Нормативные ссылки
В настоящем стандарте использована нормативная ссылка на следующий стандарт:
ИСО 10780:1994 Стационарные источники выбросов. Измерение скорости и объемного расхода газовых потоков в трубах (ISO 10780:1994, Stationary source emissions - Measurement of velocity and volume flowrate of gas streams in ducts)
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 конденсируемое вещество (condensable material): Влага, накапливаемая в устройстве подготовки проб.
3.2 коррозионная активность (corrosiveness): Свойство ограниченного газового потока воздействовать на устройства для отбора проб или другие подверженные этому воздействию поверхности в условиях отбора проб.
3.3 массовая концентрация (mass concentration): Масса определяемого газа в единице объема сухого отходящего газа в ограниченном потоке.
Примечание - При выражении содержания газообразного вещества через объемную долю оно должно быть стандартизовано по отношению к избыточному уровню воздуха (например, 3% кислорода).
3.4 химически высокоактивный компонент (highly reactive component): Загрязняющее вещество в газовом потоке, которое может вступать в различные реакции с образованием других химических соединений.
3.5 влажный отходящий газ (wet flue gas): Газ, который при температуре точки росы или ниже ее может содержать капли воды.
3.6 сохранность пробы (sample integrity): Обеспечение представительности пробы путем исключения утечек или физических и химических превращений пробы газа между точкой ее отбора и средством измерений.
3.7 расслоение газов (gas stratification): Газовый поток, образующий ламинарный слой без турбулентности или условия, при которых массовая концентрация в любой точке поперечного сечения потока отличается от средней массовой концентрации более чем на 10%.
3.8 система отбора проб "на месте" (in situ sampling system): Неэкстрактивная система для прямого измерения содержания газа.
Примечание - В системах "на месте" измерения осуществляются непосредственно в плоскости поперечного сечения трубы или газохода, или в конкретной точке внутри газохода или трубы.
3.9 калибровочная газовая смесь <1> (calibration gas mixture): Смесь газов установленного состава, используемая для калибровки и проверки АИС.
--------------------------------
<1> Калибровочную газовую смесь в области газового анализа в Российской Федерации принято называть поверочной газовой смесью (ПГС).
4. Основные положения
4.1. Общие положения
Настоящий стандарт устанавливает руководство по проведению представительного отбора проб газов в газоходе с применением методик экстрактивного и неэкстрактивного <2> отбора проб.
--------------------------------
<2> Термины "экстрактивный" и "неэкстрактивный" в отечественной практике и теории газоочистки не применяются, они приведены для сохранения идентичности стандарта. Пояснения к этим терминам приведены в тексте настоящего стандарта.
При экстрактивном отборе проб газы перед транспортировкой к газоанализатору специальным образом подготавливают: их очищают от аэрозолей, твердых частиц и других мешающих веществ. При неэкстрактивном отборе проб измерения проводятся "на месте", поэтому этап подготовки проб заключается в фильтровании газового потока от твердых частиц для защиты наконечника зонда.
4.2. Экстрактивный отбор проб
При экстрактивном отборе проб:
- отбирают пробу;
- удаляют из нее мешающие вещества;
- поддерживают состав газа на исходном уровне при транспортировке через систему отбора проб для последующего анализа на соответствующем приборе.
Пример компоновки системы экстрактивного отбора и подготовки проб приведен на рисунке 1.
1 - отходящий газ; 2 - зонд; 3 - трубка для подачи
калибровочного газа (а); 4 - нагреватель; 5 - фильтр грубой
очистки; 6 - обогреваемая трубка для отбора проб; 7 - трубка
для подачи калибровочного газа; 8 - клапан; 9 - блок
осушителя воздуха; 10 - трубка для слива конденсата;
11 - фильтр тонкой очистки; 12 - насос для отбора проб;
13 - перепускной клапан; 14 - трубка для подачи
калибровочного газа; 15 - трубки для подачи газа
к газоанализаторам; 16 - коллектор; 17 - расходомер;
18 - линия для сброса отработанного газа
В зависимости от компоновки системы побудитель расхода может быть подсоединен до или после осушителя воздуха.
